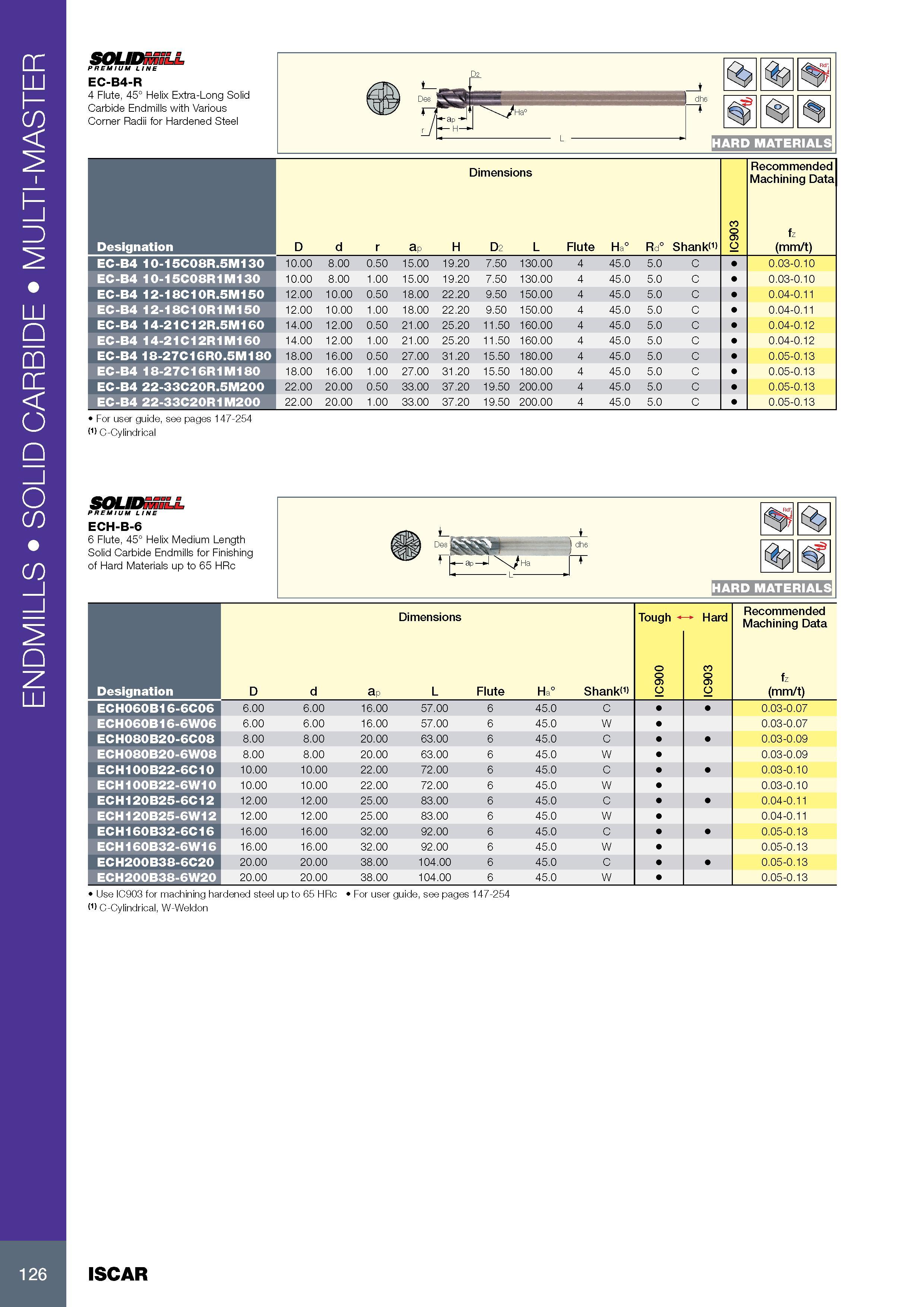

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIDE MULTI-MASTER SOUDSSSJ. PREMIUM LINE EC-B4-R 4 Flute, 45° Helix Extra-Long Solid Carbide Endmills with Various Corner Radii for Hardened Steel HARD MATERIALS Размеры в мм Dimensions IC903 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d r ap H D2 L Flute Ha° Rd° Shank EC-B4 10-15C08R.5M130 10.00 8.00 0.50 15.00 19.20 7.50 130.00 4 45.0 5.0 C 0.03-0.10 EC-B4 10-15C08R1M130 10.00 8.00 1.00 15.00 19.20 7.50 130.00 4 45.0 5.0 C 0.03-0.10 EC-B4 12-18C10R.5M150 12.00 10.00 0.50 18.00 22.20 9.50 150.00 4 45.0 5.0 C 0.04-0.11 EC-B4 12-18C10R1M150 12.00 10.00 1.00 18.00 22.20 9.50 150.00 4 45.0 5.0 C 0.04-0.11 EC-B4 14-21C12R.5M160 14.00 12.00 0.50 21.00 25.20 11.50 160.00 4 45.0 5.0 C 0.04-0.12 EC-B4 14-21C12R1M160 14.00 12.00 1.00 21.00 25.20 11.50 160.00 4 45.0 5.0 C 0.04-0.12 EC-B4 18-27C16R0.5M180 18.00 16.00 0.50 27.00 31.20 15.50 180.00 4 45.0 5.0 C 0.05-0.13 EC-B4 18-27C16R1M180 18.00 16.00 1.00 27.00 31.20 15.50 180.00 4 45.0 5.0 C 0.05-0.13 EC-B4 22-33C20R.5M200 22.00 20.00 0.50 33.00 37.20 19.50 200.00 4 45.0 5.0 C 0.05-0.13 EC-B4 22-33C20R1M200 22.00 20.00 1.00 33.00 37.20 19.50 200.00 4 45.0 5.0 C 0.05-0.13 For user guide, see pages 147-254 (1) C-Cylindrical SOUDSSSJ. PREMIUM L INE ECH-B-6 6 Flute, 45° Helix Medium Length Solid Carbide Endmills for Finishing of Hard Materials up to 65 HRc Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D d ap L Flute Ha° Shank IC900 IC903 Подача на зуб fz (mm/t) ECH060B16-6C06 6.00 6.00 16.00 57.00 6 45.0 C 0.03-0.07 ECH060B16-6W06 6.00 6.00 16.00 57.00 6 45.0 W 0.03-0.07 ECH080B20-6C08 8.00 8.00 20.00 63.00 6 45.0 C 0.03-0.09 ECH080B20-6W08 8.00 8.00 20.00 63.00 6 45.0 W 0.03-0.09 ECH100B22-6C10 10.00 10.00 22.00 72.00 6 45.0 C 0.03-0.10 ECH100B22-6W10 10.00 10.00 22.00 72.00 6 45.0 W 0.03-0.10 ECH120B25-6C12 12.00 12.00 25.00 83.00 6 45.0 C 0.04-0.11 ECH120B25-6W12 12.00 12.00 25.00 83.00 6 45.0 W 0.04-0.11 ECH160B32-6C16 16.00 16.00 32.00 92.00 6 45.0 C 0.05-0.13 ECH160B32-6W16 16.00 16.00 32.00 92.00 6 45.0 W 0.05-0.13 ECH200B38-6C20 20.00 20.00 38.00 104.00 6 45.0 C 0.05-0.13 ECH200B38-6W20 20.00 20.00 38.00 104.00 6 45.0 W 0.05-0.13 Use IC903 for machining hardened steel up to 65 HRc For user guide, see pages 147-254 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon 126 ISCAR
