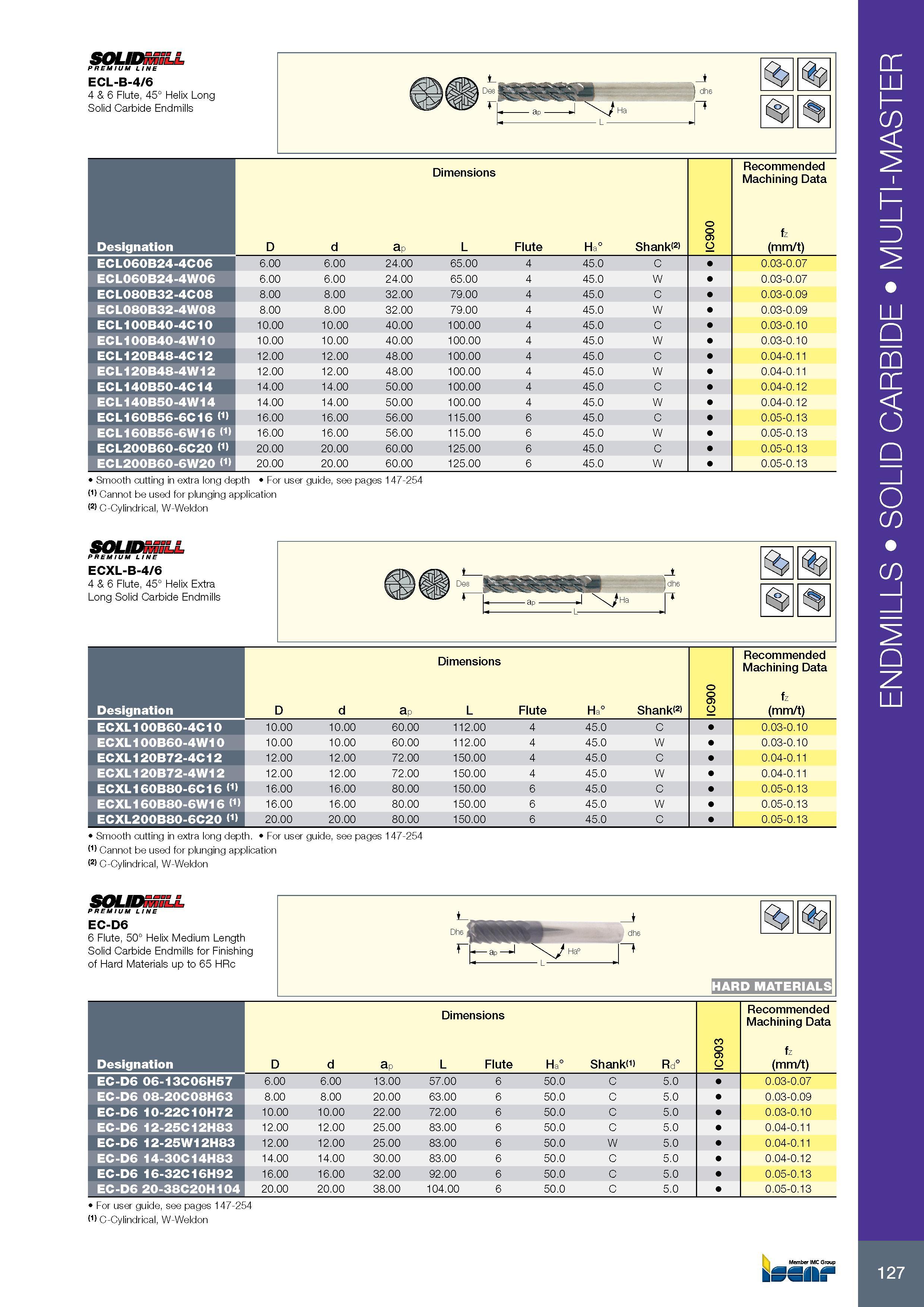

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб PREMIUM LINE ECL-B-4

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб PREMIUM LINE ECL-B-4/6 4 & 6 Flute, 45° Helix Long Solid Carbide Endmills Размеры в мм Dimensions o o 05 g Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap L Flute Ha° Shank<2> ECL060B24-4C06 6.00 6.00 24.00 65.00 4 45.0 C 0.03-0.07 ECL060B24-4W06 6.00 6.00 24.00 65.00 4 45.0 W 0.03-0.07 ECL080B32-4C08 8.00 8.00 32.00 79.00 4 45.0 C 0.03-0.09 ECL080B32-4W08 8.00 8.00 32.00 79.00 4 45.0 W 0.03-0.09 ECL100B40-4C10 10.00 10.00 40.00 100.00 4 45.0 C 0.03-0.10 ECL100B40-4W10 10.00 10.00 40.00 100.00 4 45.0 W 0.03-0.10 ECL120B48-4C12 12.00 12.00 48.00 100.00 4 45.0 C 0.04-0.11 ECL120B48-4W12 12.00 12.00 48.00 100.00 4 45.0 W 0.04-0.11 ECL140B50-4C14 14.00 14.00 50.00 100.00 4 45.0 C 0.04-0.12 ECL140B50-4W14 14.00 14.00 50.00 100.00 4 45.0 W 0.04-0.12 ECL160B56-6C16 <1> 16.00 16.00 56.00 115.00 6 45.0 C 0.05-0.13 ECL160B56-6W16 <1> 16.00 16.00 56.00 115.00 6 45.0 W 0.05-0.13 ECL200B60-6C20 <1> 20.00 20.00 60.00 125.00 6 45.0 C 0.05-0.13 ECL200B60-6W20 <1> 20.00 20.00 60.00 125.00 6 45.0 W 0.05-0.13 Smooth cutting in extra long depth For user guide, see pages 147-254 (1) Cannot be used for plunging application (2) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon SOUDmiLL PREMIUM L INE ECXL-B-4/6 4 & 6 Flute, 45° Helix Extra Long Solid Carbide Endmills Размеры в мм Dimensions o o 05 g Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap L Flute Ha° Shank<2> ECXL100B60-4C10 10.00 10.00 60.00 112.00 4 45.0 C 0.03-0.10 ECXL100B60-4W10 10.00 10.00 60.00 112.00 4 45.0 W 0.03-0.10 ECXL120B72-4C12 12.00 12.00 72.00 150.00 4 45.0 C 0.04-0.11 ECXL120B72-4W12 12.00 12.00 72.00 150.00 4 45.0 W 0.04-0.11 ECXL160B80-6C16 <1> 16.00 16.00 80.00 150.00 6 45.0 C 0.05-0.13 ECXL160B80-6W16 <1> 16.00 16.00 80.00 150.00 6 45.0 W 0.05-0.13 ECXL200B80-6C20 <1> 20.00 20.00 80.00 150.00 6 45.0 C 0.05-0.13 Smooth cutting in extra long depth. For user guide, see pages 147-254 (1) Cannot be used for plunging application (2) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon PREMIUM L INE EC-D6 6 Flute, 50° Helix Medium Length Solid Carbide Endmills for Finishing of Hard Materials up to 65 HRc Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D d ap L Flute Ha° Shank Rd° 3 o 05 o Подача на зуб fz (mm/t) EC-D6 06-13C06H57 6.00 6.00 13.00 57.00 6 50.0 C 5.0 0.03-0.07 EC-D6 08-20C08H63 8.00 8.00 20.00 63.00 6 50.0 C 5.0 0.03-0.09 EC-D6 10-22C10H72 10.00 10.00 22.00 72.00 6 50.0 C 5.0 0.03-0.10 EC-D6 12-25C12H83 12.00 12.00 25.00 83.00 6 50.0 C 5.0 0.04-0.11 EC-D6 12-25W12H83 12.00 12.00 25.00 83.00 6 50.0 W 5.0 0.04-0.11 EC-D6 14-30C14H83 14.00 14.00 30.00 83.00 6 50.0 C 5.0 0.04-0.12 EC-D6 16-32C16H92 16.00 16.00 32.00 92.00 6 50.0 C 5.0 0.05-0.13 EC-D6 20-38C20H104 20.00 20.00 38.00 104.00 6 50.0 C 5.0 0.05-0.13 For user guide, see pages 147-254 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon 127 ENDMILLS SOLID CARBIDE MULTI-MASTER
