134 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.130 |
|||||

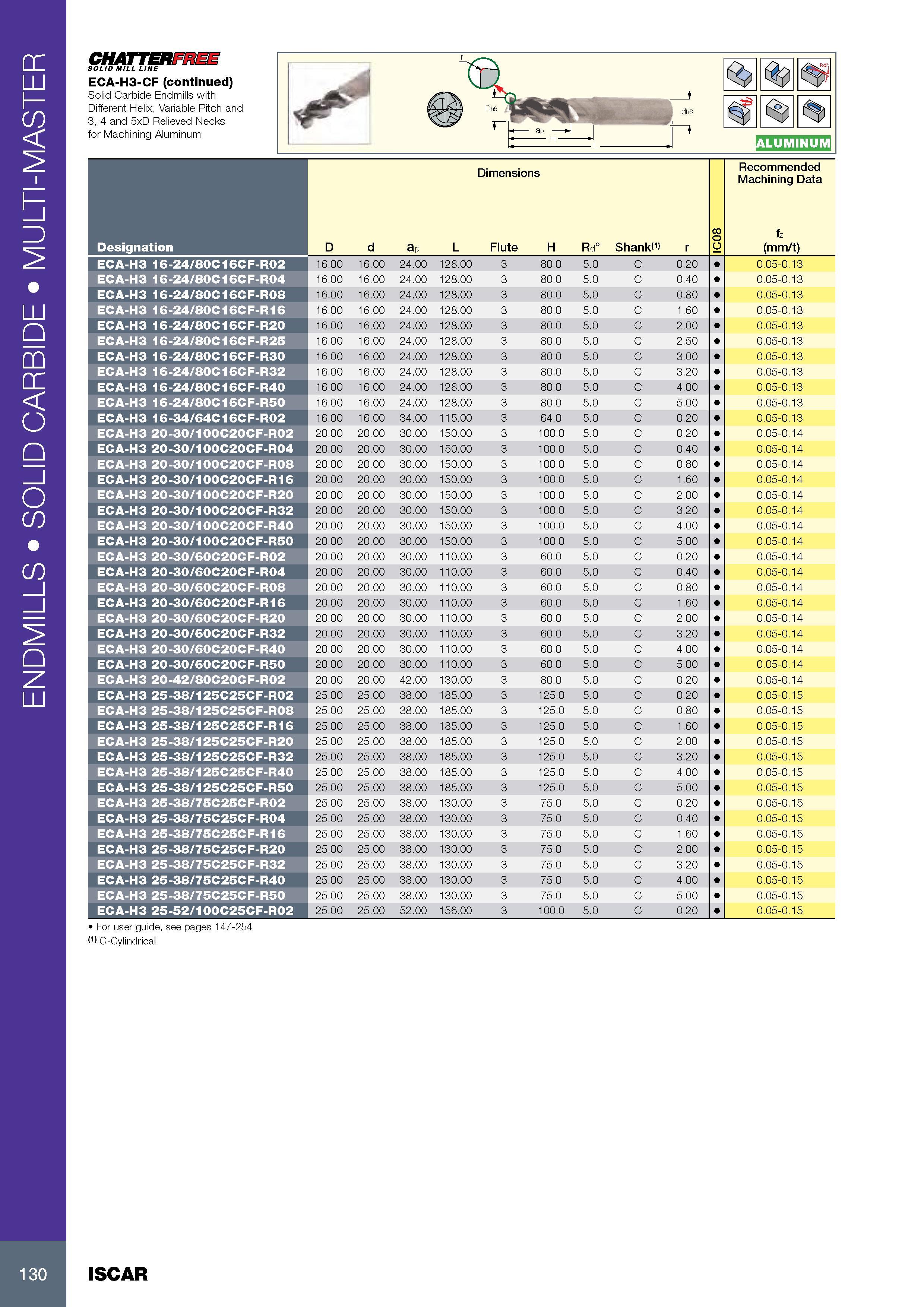

Концевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIКонцевые твердосплавные цельные фрезы Iscar Эскиз фрезерного инструмента с основными размерами Обозначение Режимы резания Подача на зуб ENDMILLS SOLID CARBIDE MULTI-MASTER CHATTERFREE SOLID MILL LINE ECA-H3-CF (continued) Solid Carbide Endmills with Different Helix, Variable Pitch and 3, 4 and 5xD Relieved Necks for Machining Aluminum LUMINUM Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D d ap L Flute H Rd° Shanks r 0 IC Подача на зуб fz (mm/t) ECA-H3 16-24/80C16CF-R02 16.00 16.00 24.00 128.00 3 80.0 5.0 C 0.20 0.05-0.13 ECA-H3 16-24/80C16CF-R04 16.00 16.00 24.00 128.00 3 80.0 5.0 C 0.40 0.05-0.13 ECA-H3 16-24/80C16CF-R08 16.00 16.00 24.00 128.00 3 80.0 5.0 C 0.80 0.05-0.13 ECA-H3 16-24/80C16CF-R16 16.00 16.00 24.00 128.00 3 80.0 5.0 C 1.60 0.05-0.13 ECA-H3 16-24/80C16CF-R20 16.00 16.00 24.00 128.00 3 80.0 5.0 C 2.00 0.05-0.13 ECA-H3 16-24/80C16CF-R25 16.00 16.00 24.00 128.00 3 80.0 5.0 C 2.50 0.05-0.13 ECA-H3 16-24/80C16CF-R30 16.00 16.00 24.00 128.00 3 80.0 5.0 C 3.00 0.05-0.13 ECA-H3 16-24/80C16CF-R32 16.00 16.00 24.00 128.00 3 80.0 5.0 C 3.20 0.05-0.13 ECA-H3 16-24/80C16CF-R40 16.00 16.00 24.00 128.00 3 80.0 5.0 C 4.00 0.05-0.13 ECA-H3 16-24/80C16CF-R50 16.00 16.00 24.00 128.00 3 80.0 5.0 C 5.00 0.05-0.13 ECA-H3 16-34/64C16CF-R02 16.00 16.00 34.00 115.00 3 64.0 5.0 C 0.20 0.05-0.13 ECA-H3 20-30/100C20CF-R02 20.00 20.00 30.00 150.00 3 100.0 5.0 C 0.20 0.05-0.14 ECA-H3 20-30/100C20CF-R04 20.00 20.00 30.00 150.00 3 100.0 5.0 C 0.40 0.05-0.14 ECA-H3 20-30/100C20CF-R08 20.00 20.00 30.00 150.00 3 100.0 5.0 C 0.80 0.05-0.14 ECA-H3 20-30/100C20CF-R16 20.00 20.00 30.00 150.00 3 100.0 5.0 C 1.60 0.05-0.14 ECA-H3 20-30/100C20CF-R20 20.00 20.00 30.00 150.00 3 100.0 5.0 C 2.00 0.05-0.14 ECA-H3 20-30/100C20CF-R32 20.00 20.00 30.00 150.00 3 100.0 5.0 C 3.20 0.05-0.14 ECA-H3 20-30/100C20CF-R40 20.00 20.00 30.00 150.00 3 100.0 5.0 C 4.00 0.05-0.14 ECA-H3 20-30/100C20CF-R50 20.00 20.00 30.00 150.00 3 100.0 5.0 C 5.00 0.05-0.14 ECA-H3 20-30/60C20CF-R02 20.00 20.00 30.00 110.00 3 60.0 5.0 C 0.20 0.05-0.14 ECA-H3 20-30/60C20CF-R04 20.00 20.00 30.00 110.00 3 60.0 5.0 C 0.40 0.05-0.14 ECA-H3 20-30/60C20CF-R08 20.00 20.00 30.00 110.00 3 60.0 5.0 C 0.80 0.05-0.14 ECA-H3 20-30/60C20CF-R16 20.00 20.00 30.00 110.00 3 60.0 5.0 C 1.60 0.05-0.14 ECA-H3 20-30/60C20CF-R20 20.00 20.00 30.00 110.00 3 60.0 5.0 C 2.00 0.05-0.14 ECA-H3 20-30/60C20CF-R32 20.00 20.00 30.00 110.00 3 60.0 5.0 C 3.20 0.05-0.14 ECA-H3 20-30/60C20CF-R40 20.00 20.00 30.00 110.00 3 60.0 5.0 C 4.00 0.05-0.14 ECA-H3 20-30/60C20CF-R50 20.00 20.00 30.00 110.00 3 60.0 5.0 C 5.00 0.05-0.14 ECA-H3 20-42/80C20CF-R02 20.00 20.00 42.00 130.00 3 80.0 5.0 C 0.20 0.05-0.14 ECA-H3 25-38/125C25CF-R02 25.00 25.00 38.00 185.00 3 125.0 5.0 C 0.20 0.05-0.15 ECA-H3 25-38/125C25CF-R08 25.00 25.00 38.00 185.00 3 125.0 5.0 C 0.80 0.05-0.15 ECA-H3 25-38/125C25CF-R16 25.00 25.00 38.00 185.00 3 125.0 5.0 C 1.60 0.05-0.15 ECA-H3 25-38/125C25CF-R20 25.00 25.00 38.00 185.00 3 125.0 5.0 C 2.00 0.05-0.15 ECA-H3 25-38/125C25CF-R32 25.00 25.00 38.00 185.00 3 125.0 5.0 C 3.20 0.05-0.15 ECA-H3 25-38/125C25CF-R40 25.00 25.00 38.00 185.00 3 125.0 5.0 C 4.00 0.05-0.15 ECA-H3 25-38/125C25CF-R50 25.00 25.00 38.00 185.00 3 125.0 5.0 C 5.00 0.05-0.15 ECA-H3 25-38/75C25CF-R02 25.00 25.00 38.00 130.00 3 75.0 5.0 C 0.20 0.05-0.15 ECA-H3 25-38/75C25CF-R04 25.00 25.00 38.00 130.00 3 75.0 5.0 C 0.40 0.05-0.15 ECA-H3 25-38/75C25CF-R16 25.00 25.00 38.00 130.00 3 75.0 5.0 C 1.60 0.05-0.15 ECA-H3 25-38/75C25CF-R20 25.00 25.00 38.00 130.00 3 75.0 5.0 C 2.00 0.05-0.15 ECA-H3 25-38/75C25CF-R32 25.00 25.00 38.00 130.00 3 75.0 5.0 C 3.20 0.05-0.15 ECA-H3 25-38/75C25CF-R40 25.00 25.00 38.00 130.00 3 75.0 5.0 C 4.00 0.05-0.15 ECA-H3 25-38/75C25CF-R50 25.00 25.00 38.00 130.00 3 75.0 5.0 C 5.00 0.05-0.15 ECA-H3 25-52/100C25CF-R02 25.00 25.00 52.00 156.00 3 100.0 5.0 C 0.20 0.05-0.15 For user guide, see pages 147-254 (1) C-Cylindrical 130 ISCAR |
|||||
