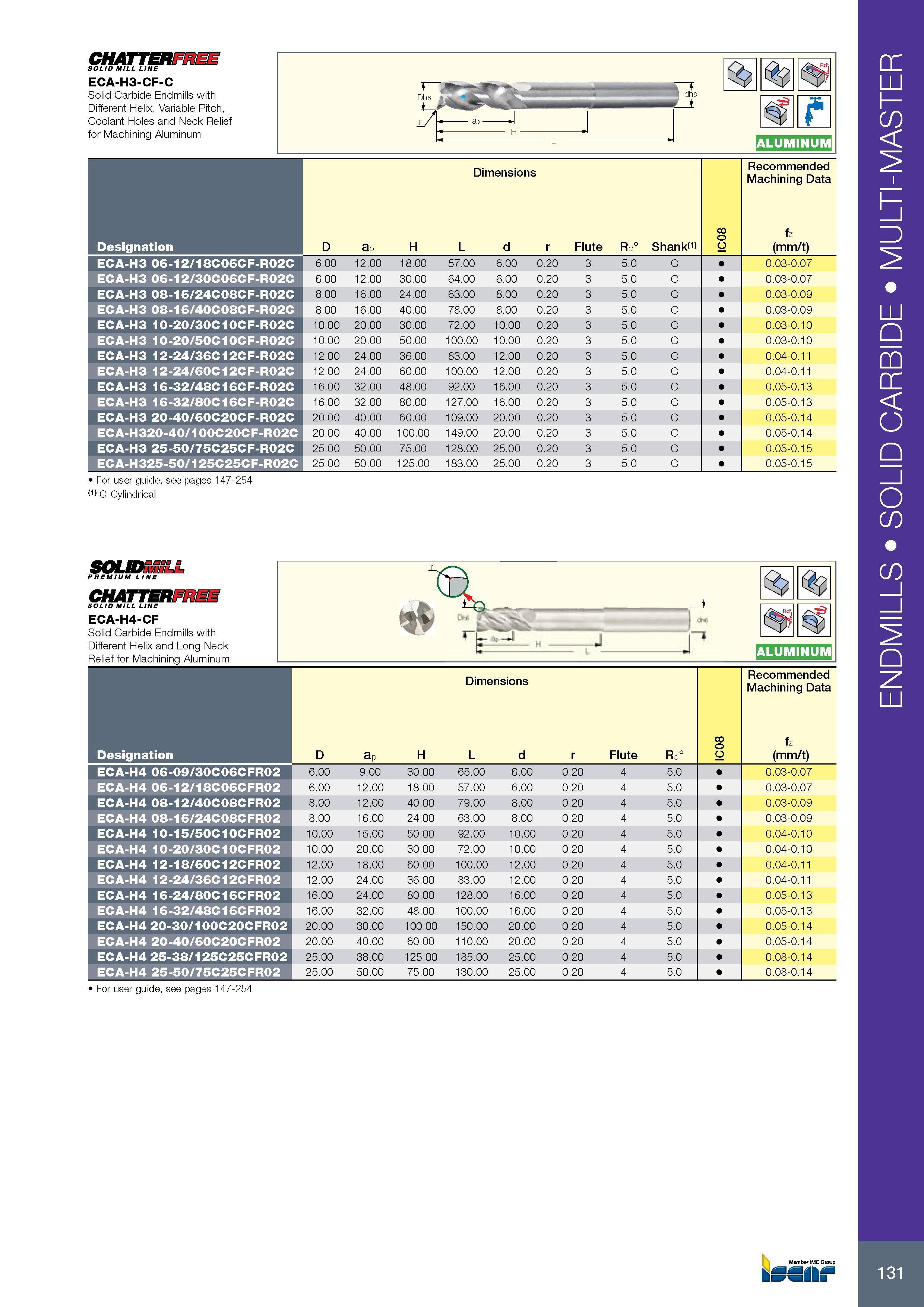

Твердосплавные цельные концевые фрезы Iscar Обозначение Режимы резания Подача на зуб Эскиз фрезерного инструмента с основными размерами CHATTERFREE SOLID MI

Твердосплавные цельные концевые фрезы Iscar Обозначение Режимы резания Подача на зуб Эскиз фрезерного инструмента с основными размерами CHATTERFREE SOLID MILL LINE ECA-H3-CF-C S olid Carbide Endmills with Different Helix, Variable Pitch, Coolant Holes and Neck Relief for Machining Aluminum ap J -> h 1 \luminum Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D ap H L d r Flute Rd° Shank IC08 Подача на зуб fz (mm/t) ECA-H3 06-12/18C06CF-R02C 6.00 12.00 18.00 57.00 6.00 0.20 3 5.0 C 0.03-0.07 ECA-H3 06-12/30C06CF-R02C 6.00 12.00 30.00 64.00 6.00 0.20 3 5.0 C 0.03-0.07 ECA-H3 08-16/24C08CF-R02C 8.00 16.00 24.00 63.00 8.00 0.20 3 5.0 C 0.03-0.09 ECA-H3 08-16/40C08CF-R02C 8.00 16.00 40.00 78.00 8.00 0.20 3 5.0 C 0.03-0.09 ECA-H3 10-20/30C10CF-R02C 10.00 20.00 30.00 72.00 10.00 0.20 3 5.0 C 0.03-0.10 ECA-H3 10-20/50C10CF-R02C 10.00 20.00 50.00 100.00 10.00 0.20 3 5.0 C 0.03-0.10 ECA-H3 12-24/36C12CF-R02C 12.00 24.00 36.00 83.00 12.00 0.20 3 5.0 C 0.04-0.11 ECA-H3 12-24/60C12CF-R02C 12.00 24.00 60.00 100.00 12.00 0.20 3 5.0 C 0.04-0.11 ECA-H3 16-32/48C16CF-R02C 16.00 32.00 48.00 92.00 16.00 0.20 3 5.0 C 0.05-0.13 ECA-H3 16-32/80C16CF-R02C 16.00 32.00 80.00 127.00 16.00 0.20 3 5.0 C 0.05-0.13 ECA-H3 20-40/60C20CF-R02C 20.00 40.00 60.00 109.00 20.00 0.20 3 5.0 C 0.05-0.14 ECA-H320-40/100C20CF-R02C 20.00 40.00 100.00 149.00 20.00 0.20 3 5.0 C 0.05-0.14 ECA-H3 25-50/75C25CF-R02C 25.00 50.00 75.00 128.00 25.00 0.20 3 5.0 C 0.05-0.15 ECA-H325-50/125C25CF-R02C 25.00 50.00 125.00 183.00 25.00 0.20 3 5.0 C 0.05-0.15 For user guide, see pages 147-254 (1) C-Cylindrical SOUDSSiLL PREMIUM LINE CHATTERFREE SOLID MILL LINE ECA-H4-CF Solid Carbide Endmills with Different Helix and Long Neck Relief for Machining Aluminum Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D aP H L d r Flute Rd° 8 0 IC Подача на зуб fz (mm/t) ECA-H4 06-09/30C06CFR02 6.00 9.00 30.00 65.00 6.00 0.20 4 5.0 0.03-0.07 ECA-H4 06-12/18C06CFR02 6.00 12.00 18.00 57.00 6.00 0.20 4 5.0 0.03-0.07 ECA-H4 08-12/40C08CFR02 8.00 12.00 40.00 79.00 8.00 0.20 4 5.0 0.03-0.09 ECA-H4 08-16/24C08CFR02 8.00 16.00 24.00 63.00 8.00 0.20 4 5.0 0.03-0.09 ECA-H4 10-15/50C10CFR02 10.00 15.00 50.00 92.00 10.00 0.20 4 5.0 0.04-0.10 ECA-H4 10-20/30C10CFR02 10.00 20.00 30.00 72.00 10.00 0.20 4 5.0 0.04-0.10 ECA-H4 12-18/60C12CFR02 12.00 18.00 60.00 100.00 12.00 0.20 4 5.0 0.04-0.11 ECA-H4 12-24/36C12CFR02 12.00 24.00 36.00 83.00 12.00 0.20 4 5.0 0.04-0.11 ECA-H4 16-24/80C16CFR02 16.00 24.00 80.00 128.00 16.00 0.20 4 5.0 0.05-0.13 ECA-H4 16-32/48C16CFR02 16.00 32.00 48.00 100.00 16.00 0.20 4 5.0 0.05-0.13 ECA-H4 20-30/100C20CFR02 20.00 30.00 100.00 150.00 20.00 0.20 4 5.0 0.05-0.14 ECA-H4 20-40/60C20CFR02 20.00 40.00 60.00 110.00 20.00 0.20 4 5.0 0.05-0.14 ECA-H4 25-38/125C25CFR02 25.00 38.00 125.00 185.00 25.00 0.20 4 5.0 0.08-0.14 ECA-H4 25-50/75C25CFR02 25.00 50.00 75.00 130.00 25.00 0.20 4 5.0 0.08-0.14 For user guide, see pages 147-254 Member IMC Group kSSII t ENDMILLS SOLID CARBIDE MULTI-MASTER
