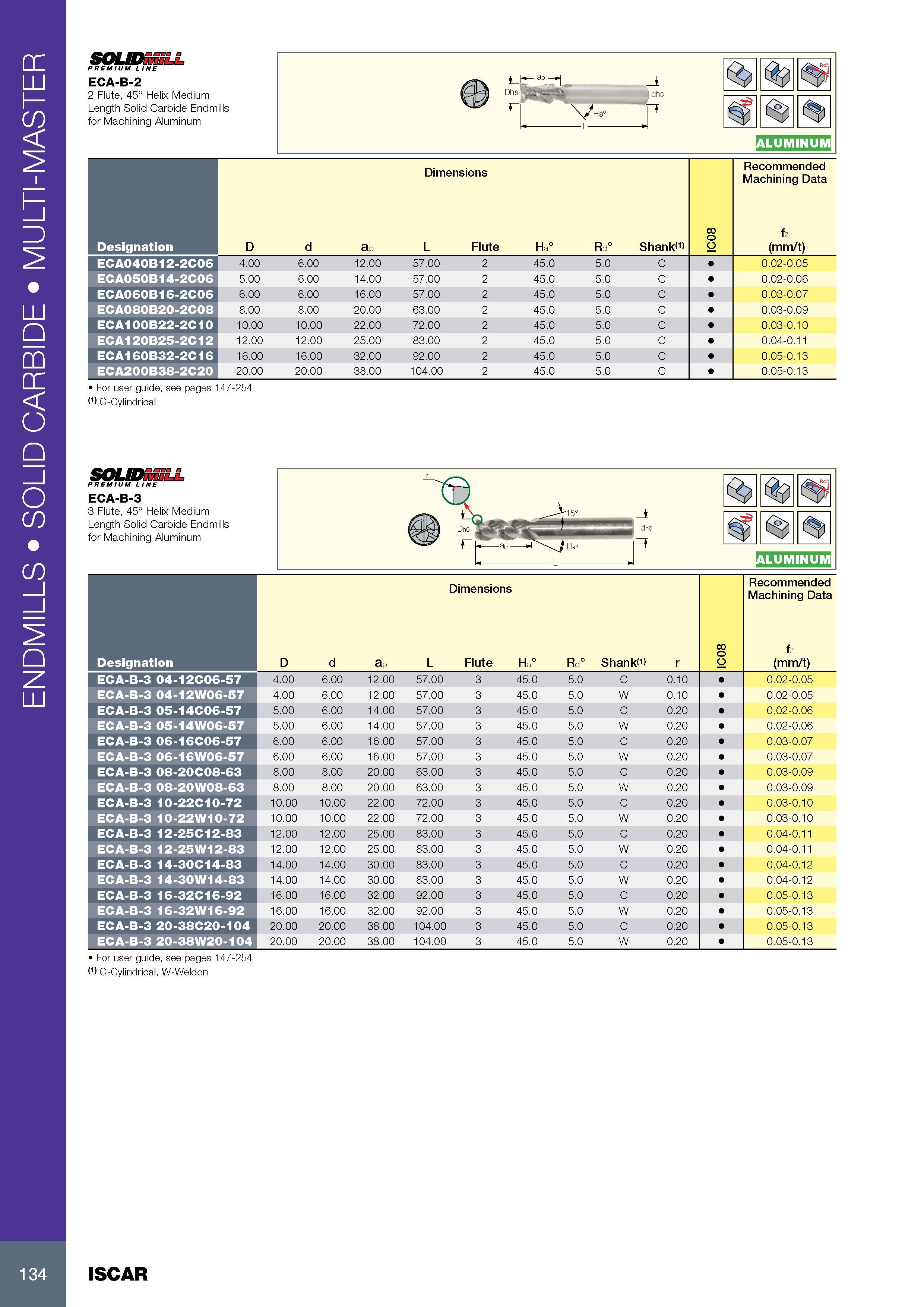

138 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.134 |
|||||
Твердосплавные цельные концевые фрезы Iscar Обозначение Режимы резания Подача на зуб Эскиз фрезерного инструмента с основными размерами ENDMILLS SOLID CARBIТвердосплавные цельные концевые фрезы Iscar Обозначение Режимы резания Подача на зуб Эскиз фрезерного инструмента с основными размерами ENDMILLS SOLID CARBIDE MULTI-MASTER SOLIDniiLL PREMIUM LINE ECA-B-2 2 Flute, 45° Helix Medium Length Solid Carbide Endmills for Machining Aluminum Размеры в мм Dimensions IC08 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap L Flute Ha° Rd° Shank ECA040B12-2C06 4.00 6.00 12.00 57.00 2 45.0 5.0 C 0.02-0.05 ECA050B14-2C06 5.00 6.00 14.00 57.00 2 45.0 5.0 C 0.02-0.06 ECA060B16-2C06 6.00 6.00 16.00 57.00 2 45.0 5.0 C 0.03-0.07 ECA080B20-2C08 8.00 8.00 20.00 63.00 2 45.0 5.0 C 0.03-0.09 ECA100B22-2C10 10.00 10.00 22.00 72.00 2 45.0 5.0 C 0.03-0.10 ECA120B25-2C12 12.00 12.00 25.00 83.00 2 45.0 5.0 C 0.04-0.11 ECA160B32-2C16 16.00 16.00 32.00 92.00 2 45.0 5.0 C 0.05-0.13 ECA200B38-2C20 20.00 20.00 38.00 104.00 2 45.0 5.0 C 0.05-0.13 For user guide, see pages 147-254 (1) C-Cylindrical SOLIDniiLL PREMIUM LINE ECA-B-3 3 Flute, 45° Helix Medium Length Solid Carbide Endmills for Machining Aluminum Размеры в мм Dimensions 8 0 IC Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d aP L Flute Ha° Rd° Shanks r ECA-B-3 04-12C06-57 4.00 6.00 12.00 57.00 3 45.0 5.0 C 0.10 0.02-0.05 ECA-B-3 04-12W06-57 4.00 6.00 12.00 57.00 3 45.0 5.0 W 0.10 0.02-0.05 ECA-B-3 05-14C06-57 5.00 6.00 14.00 57.00 3 45.0 5.0 C 0.20 0.02-0.06 ECA-B-3 05-14W06-57 5.00 6.00 14.00 57.00 3 45.0 5.0 W 0.20 0.02-0.06 ECA-B-3 06-16C06-57 6.00 6.00 16.00 57.00 3 45.0 5.0 C 0.20 0.03-0.07 ECA-B-3 06-16W06-57 6.00 6.00 16.00 57.00 3 45.0 5.0 W 0.20 0.03-0.07 ECA-B-3 08-20C08-63 8.00 8.00 20.00 63.00 3 45.0 5.0 C 0.20 0.03-0.09 ECA-B-3 08-20W08-63 8.00 8.00 20.00 63.00 3 45.0 5.0 W 0.20 0.03-0.09 ECA-B-3 10-22C10-72 10.00 10.00 22.00 72.00 3 45.0 5.0 C 0.20 0.03-0.10 ECA-B-3 10-22W10-72 10.00 10.00 22.00 72.00 3 45.0 5.0 W 0.20 0.03-0.10 ECA-B-3 12-25C12-83 12.00 12.00 25.00 83.00 3 45.0 5.0 C 0.20 0.04-0.11 ECA-B-3 12-25W12-83 12.00 12.00 25.00 83.00 3 45.0 5.0 W 0.20 0.04-0.11 ECA-B-3 14-30C14-83 14.00 14.00 30.00 83.00 3 45.0 5.0 C 0.20 0.04-0.12 ECA-B-3 14-30W14-83 14.00 14.00 30.00 83.00 3 45.0 5.0 W 0.20 0.04-0.12 ECA-B-3 16-32C16-92 16.00 16.00 32.00 92.00 3 45.0 5.0 C 0.20 0.05-0.13 ECA-B-3 16-32W16-92 16.00 16.00 32.00 92.00 3 45.0 5.0 W 0.20 0.05-0.13 ECA-B-3 20-38C20-104 20.00 20.00 38.00 104.00 3 45.0 5.0 C 0.20 0.05-0.13 ECA-B-3 20-38W20-104 20.00 20.00 38.00 104.00 3 45.0 5.0 W 0.20 0.05-0.13 For user guide, see pages 147-254 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon 134 ISCAR |
|||||
