Твердосплавные цельные концевые фрезы Iscar Обозначение Режимы резания Подача на зуб Эскиз фрезерного инструмента с основными размерами ENDMILLS SOLID CARBI

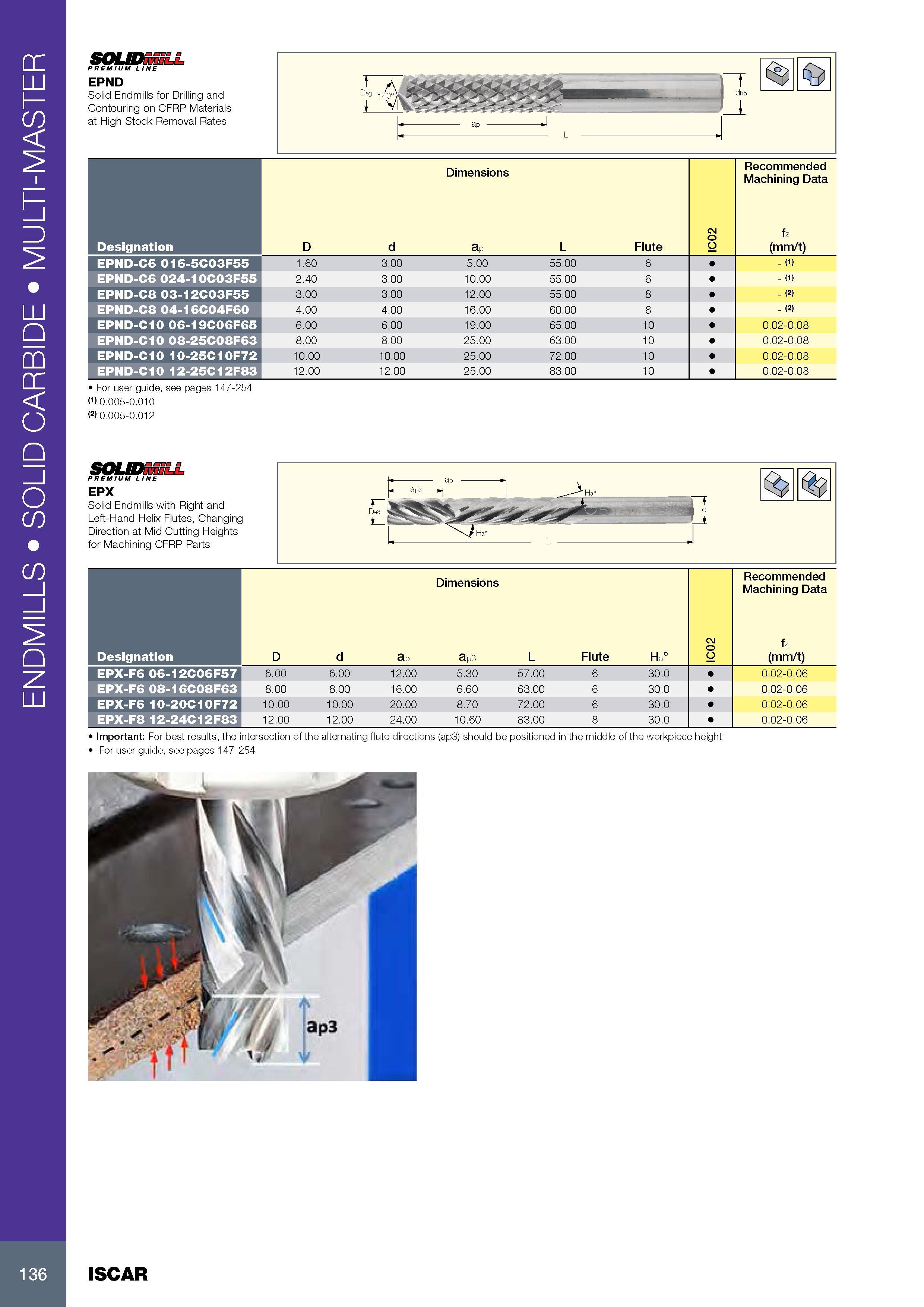

Твердосплавные цельные концевые фрезы Iscar Обозначение Режимы резания Подача на зуб Эскиз фрезерного инструмента с основными размерами ENDMILLS SOLID CARBIDE MULTI-MASTER SOLIDniiLL PREMIUM LINE EPND Solid Endmills for Drilling and Contouring on CFRP Materials at High Stock Removal Rates Размеры в мм Dimensions IC02 Режимы резания при металлообработке Recommended Machining Data Подача на зуб fz (mm/t) Обозначение Designation D d ap L Flute EPND-C6 016-5C03F55 1.60 3.00 5.00 55.00 6 - (1) EPND-C6 024-10C03F55 2.40 3.00 10.00 55.00 6 - (1) EPND-C8 03-12C03F55 3.00 3.00 12.00 55.00 8 - (2) EPND-C8 04-16C04F60 4.00 4.00 16.00 60.00 8 - (2) EPND-C10 06-19C06F65 6.00 6.00 19.00 65.00 10 0.02-0.08 EPND-C10 08-25C08F63 8.00 8.00 25.00 63.00 10 0.02-0.08 EPND-C10 10-25C10F72 10.00 10.00 25.00 72.00 10 0.02-0.08 EPND-C10 12-25C12F83 12.00 12.00 25.00 83.00 10 0.02-0.08 For user guide, see pages 147-254 (1) 0.005-0.010 (2) 0.005-0.012 SOLIDniiLL PREMIUM L INE EPX Solid Endmills with Right and Left-Hand Helix Flutes, Changing Direction at Mid Cutting Heights for Machining CFRP Parts Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data Обозначение Designation D d ap ap3 L Flute Ha° 2 0 IC Подача на зуб fz (mm/t) EPX-F6 06-12C06F57 6.00 6.00 12.00 5.30 57.00 6 30.0 0.02-0.06 EPX-F6 08-16C08F63 8.00 8.00 16.00 6.60 63.00 6 30.0 0.02-0.06 EPX-F6 10-20C10F72 10.00 10.00 20.00 8.70 72.00 6 30.0 0.02-0.06 EPX-F8 12-24C12F83 12.00 12.00 24.00 10.60 83.00 8 30.0 0.02-0.06 Important: For best results, the intersection of the alternating flute directions (ap3) should be positioned in the middle of the workpiece height For user guide, see pages 147-254 136 ISCAR
