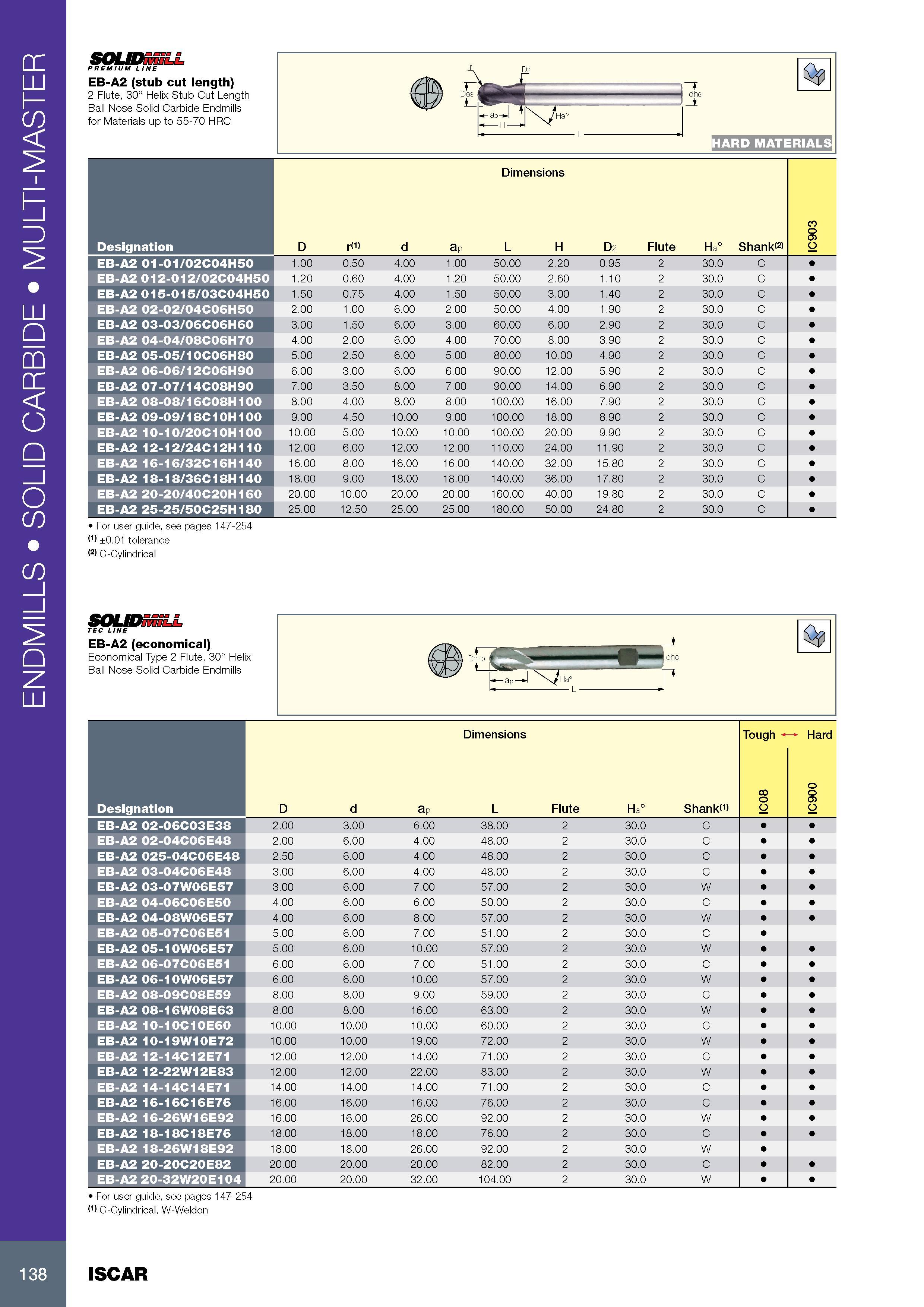

Твердосплавные цельные концевые фрезы Iscar Обозначение Режимы резания Подача на зуб Эскиз фрезерного инструмента с основными размерами ENDMILLS SOLID CARBIDE MULTI-MASTER SOUDSSSJ. PREMIUM LINE EB-A2 (stub cut length) 2 Flute, 30° Helix Stub Cut Length Ball Nose Solid Carbide Endmills for Materials up to 55-70 HRC r D2 HARD MATERIALS Размеры в мм Dimensions Обозначение Designation D r(i) d ap L H D2 Flute Ha° Shanki2) o 05 O EB-A2 01-01/02C04H50 1.00 0.50 4.00 1.00 50.00 2.20 0.95 2 30.0 C EB-A2 012-012/02C04H50 1.20 0.60 4.00 1.20 50.00 2.60 1.10 2 30.0 C EB-A2 015-015/03C04H50 1.50 0.75 4.00 1.50 50.00 3.00 1.40 2 30.0 C EB-A2 02-02/04C06H50 2.00 1.00 6.00 2.00 50.00 4.00 1.90 2 30.0 C EB-A2 03-03/06C06H60 3.00 1.50 6.00 3.00 60.00 6.00 2.90 2 30.0 C EB-A2 04-04/08C06H70 4.00 2.00 6.00 4.00 70.00 8.00 3.90 2 30.0 C EB-A2 05-05/10C06H80 5.00 2.50 6.00 5.00 80.00 10.00 4.90 2 30.0 C EB-A2 06-06/12C06H90 6.00 3.00 6.00 6.00 90.00 12.00 5.90 2 30.0 C EB-A2 07-07/14C08H90 7.00 3.50 8.00 7.00 90.00 14.00 6.90 2 30.0 C EB-A2 08-08/16C08H100 8.00 4.00 8.00 8.00 100.00 16.00 7.90 2 30.0 C EB-A2 09-09/18C10H100 9.00 4.50 10.00 9.00 100.00 18.00 8.90 2 30.0 C EB-A2 10-10/20C10H100 10.00 5.00 10.00 10.00 100.00 20.00 9.90 2 30.0 C EB-A2 12-12/24C12H110 12.00 6.00 12.00 12.00 110.00 24.00 11.90 2 30.0 C EB-A2 16-16/32C16H140 16.00 8.00 16.00 16.00 140.00 32.00 15.80 2 30.0 C EB-A2 18-18/36C18H140 18.00 9.00 18.00 18.00 140.00 36.00 17.80 2 30.0 C EB-A2 20-20/40C20H160 20.00 10.00 20.00 20.00 160.00 40.00 19.80 2 30.0 C EB-A2 25-25/50C25H180 25.00 12.50 25.00 25.00 180.00 50.00 24.80 2 30.0 C For user guide, see pages 147-254 (1) ±0.01 tolerance (2) C-Cylindrical SOLIDnSiLL TEC LINE EB-A2 (economical) Economical Type 2 Flute, 30° Helix Ball Nose Solid Carbide Endmills Размеры в мм Dimensions Tough Hard Обозначение Designation D d ap L Flute Ha° Shank 1) 8 o g o o 05 o EB-A2 02-06C03E38 2.00 3.00 6.00 38.00 2 30.0 C EB-A2 02-04C06E48 2.00 6.00 4.00 48.00 2 30.0 C EB-A2 025-04C06E48 2.50 6.00 4.00 48.00 2 30.0 C EB-A2 03-04C06E48 3.00 6.00 4.00 48.00 2 30.0 C EB-A2 03-07W06E57 3.00 6.00 7.00 57.00 2 30.0 W EB-A2 04-06C06E50 4.00 6.00 6.00 50.00 2 30.0 C EB-A2 04-08W06E57 4.00 6.00 8.00 57.00 2 30.0 W EB-A2 05-07C06E51 5.00 6.00 7.00 51.00 2 30.0 C EB-A2 05-10W06E57 5.00 6.00 10.00 57.00 2 30.0 W EB-A2 06-07C06E51 6.00 6.00 7.00 51.00 2 30.0 C EB-A2 06-10W06E57 6.00 6.00 10.00 57.00 2 30.0 W EB-A2 08-09C08E59 8.00 8.00 9.00 59.00 2 30.0 C EB-A2 08-16W08E63 8.00 8.00 16.00 63.00 2 30.0 W EB-A2 10-10C10E60 10.00 10.00 10.00 60.00 2 30.0 C EB-A2 10-19W10E72 10.00 10.00 19.00 72.00 2 30.0 W EB-A2 12-14C12E71 12.00 12.00 14.00 71.00 2 30.0 C EB-A2 12-22W12E83 12.00 12.00 22.00 83.00 2 30.0 W EB-A2 14-14C14E71 14.00 14.00 14.00 71.00 2 30.0 C EB-A2 16-16C16E76 16.00 16.00 16.00 76.00 2 30.0 C EB-A2 16-26W16E92 16.00 16.00 26.00 92.00 2 30.0 W EB-A2 18-18C18E76 18.00 18.00 18.00 76.00 2 30.0 C EB-A2 18-26W18E92 18.00 18.00 26.00 92.00 2 30.0 W EB-A2 20-20C20E82 20.00 20.00 20.00 82.00 2 30.0 C EB-A2 20-32W20E104 20.00 20.00 32.00 104.00 2 30.0 W For user guide, see pages 147-254 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon 138 ISCAR
