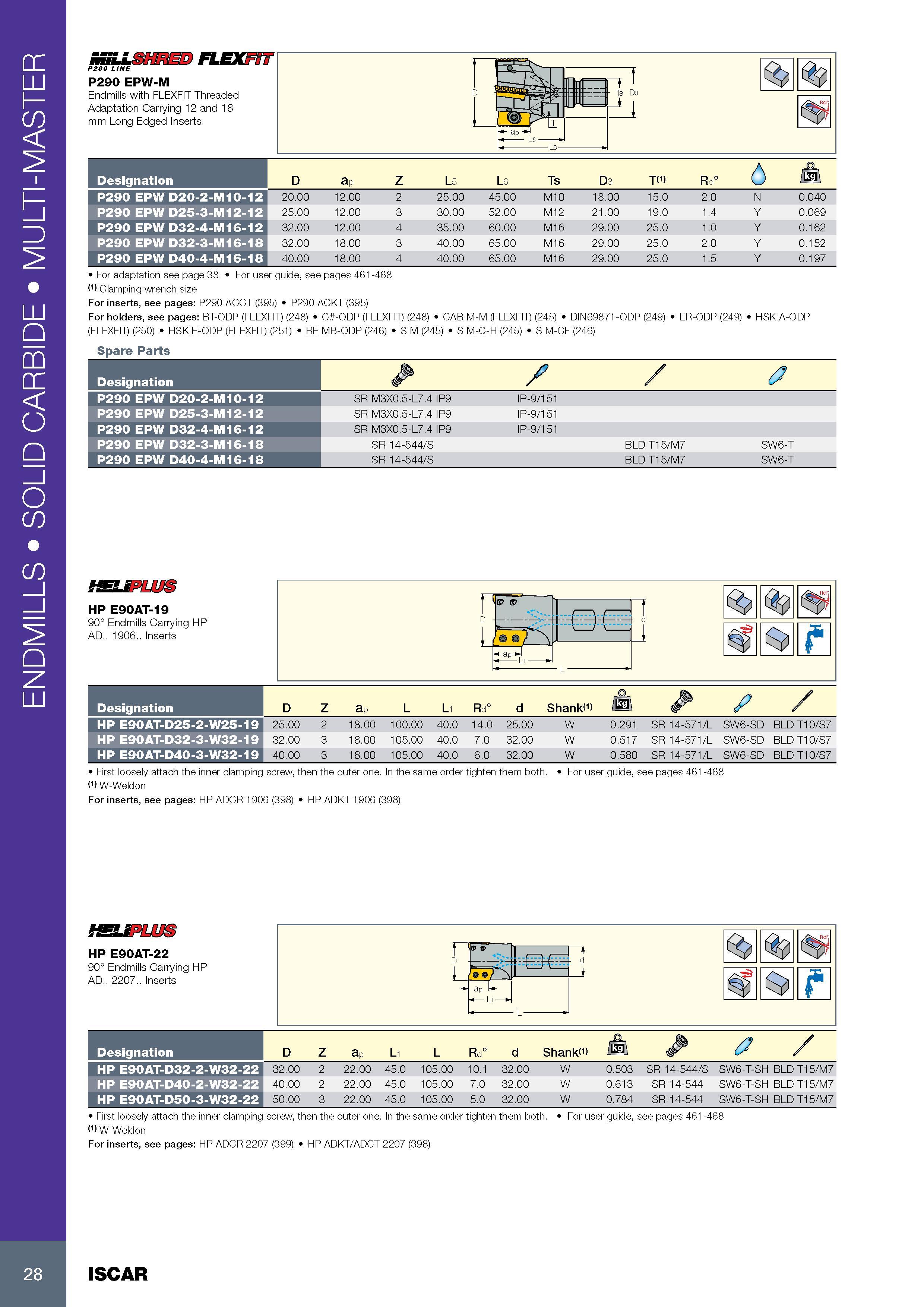

Концевые фрезы Iscar с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие ENDMILLS SOLID CARBIDE _ MULTI-MASTER FLEXFIT P2B0 LINE P290 EPW-M Endmills with FLEXFIT Threaded Adaptation Carrying 12 and 18 mm Long Edged Inserts Обозначение Designation D ap Z L5 L6 Ts D 3 TM) Rd° 6 /m P290 EPW D20-2-M10-12 20.00 12.00 2 25.00 45.00 M10 18.00 15.0 2.0 N 0.040 P290 EPW D25-3-M12-12 25.00 12.00 3 30.00 52.00 M12 21.00 19.0 1.4 Y 0.069 P290 EPW D32-4-M16-12 32.00 12.00 4 35.00 60.00 M16 29.00 25.0 1.0 Y 0.162 P290 EPW D32-3-M16-18 32.00 18.00 3 40.00 65.00 M16 29.00 25.0 2.0 Y 0.152 P290 EPW D40-4-M16-18 40.00 18.00 4 40.00 65.00 M16 29.00 25.0 1.5 Y 0.197 For adaptation see page 38 For user guide, see pages 461-468 (1) Clamping wrench size For inserts, see pages: P290 ACCT (395) P290 ACKT (395) For holders, see pages: BT-ODP (FLEXFIT) (248) C -ODP (FLEXFIT) (248) CAB M-M (FLEXFIT) (245) DIN69871-ODP (249) (FLEXFIT) (250) HSK E-ODP (FLEXFIT) (251) RE MB-ODP (246) S M (245) S M-C-H (245) S M-CF (246) Spare Parts ER-ODP (249) HSK A-ODP Обозначение Designation 0 P290 EPW D20-2-M10-12 SR M3X0.5-L7.4 IP9 IP-9/151 P290 EPW D25-3-M12-12 SR M3X0.5-L7.4 IP9 IP-9/151 P290 EPW D32-4-M16-12 SR M3X0.5-L7.4 IP9 IP-9/151 P290 EPW D32-3-M16-18 SR 14-544/S BLD T15/M7 SW6-T P290 EPW D40-4-M16-18 SR 14-544/S BLD T15/M7 SW6-T ZS2JPLUS HP E90AT-19 90° Endmills Carrying HP AD.. 1906.. Inserts Обозначение Designation D Z ap L L1 Rd° d Shank /ka\ z7 / HP E90AT-D25-2-W25-19 25.00 2 18.00 100.00 40.0 14.0 25.00 W 0.291 SR 14-571/L SW6-SD BLD T10/S7 HP E90AT-D32-3-W32-19 32.00 3 18.00 105.00 40.0 7.0 32.00 W 0.517 SR 14-571/L SW6-SD BLD T10/S7 HP E90AT-D40-3-W32-19 40.00 3 18.00 105.00 40.0 6.0 32.00 W 0.580 SR 14-571/L SW6-SD BLD T10/S7 First loosely attach the inner clamping screw, then the outer one. In the same order tighten them both. For user guide, see pages 461-468 (1) W-Weldon For inserts, see pages: HP ADCR 1906 (398) HP ADKT 1906 (398) HELIPLUS HP E90AT-22 90° Endmills Carrying HP AD.. 2207.. Inserts Обозначение Designation D Z ap L1 L Rd° d Shank<1) 0 / HP E90AT-D32-2-W32-22 32.00 2 22.00 45.0 105.00 10.1 32.00 W 0.503 SR 14-544/S SW6-T-SH BLD T15/M7 HP E90AT-D40-2-W32-22 40.00 2 22.00 45.0 105.00 7.0 32.00 W 0.613 SR 14-544 SW6-T-SH BLD T15/M7 HP E90AT-D50-3-W32-22 50.00 3 22.00 45.0 105.00 5.0 32.00 W 0.784 SR 14-544 SW6-T-SH BLD T15/M7 First loosely attach the inner clamping screw, then the outer one. In the same order tighten them both. For user guide, see pages 461-468 (1) W-Weldon For inserts, see pages: HP ADCR 2207 (399) HP ADKT/ADCT 2207 (398) 28 ISCAR
