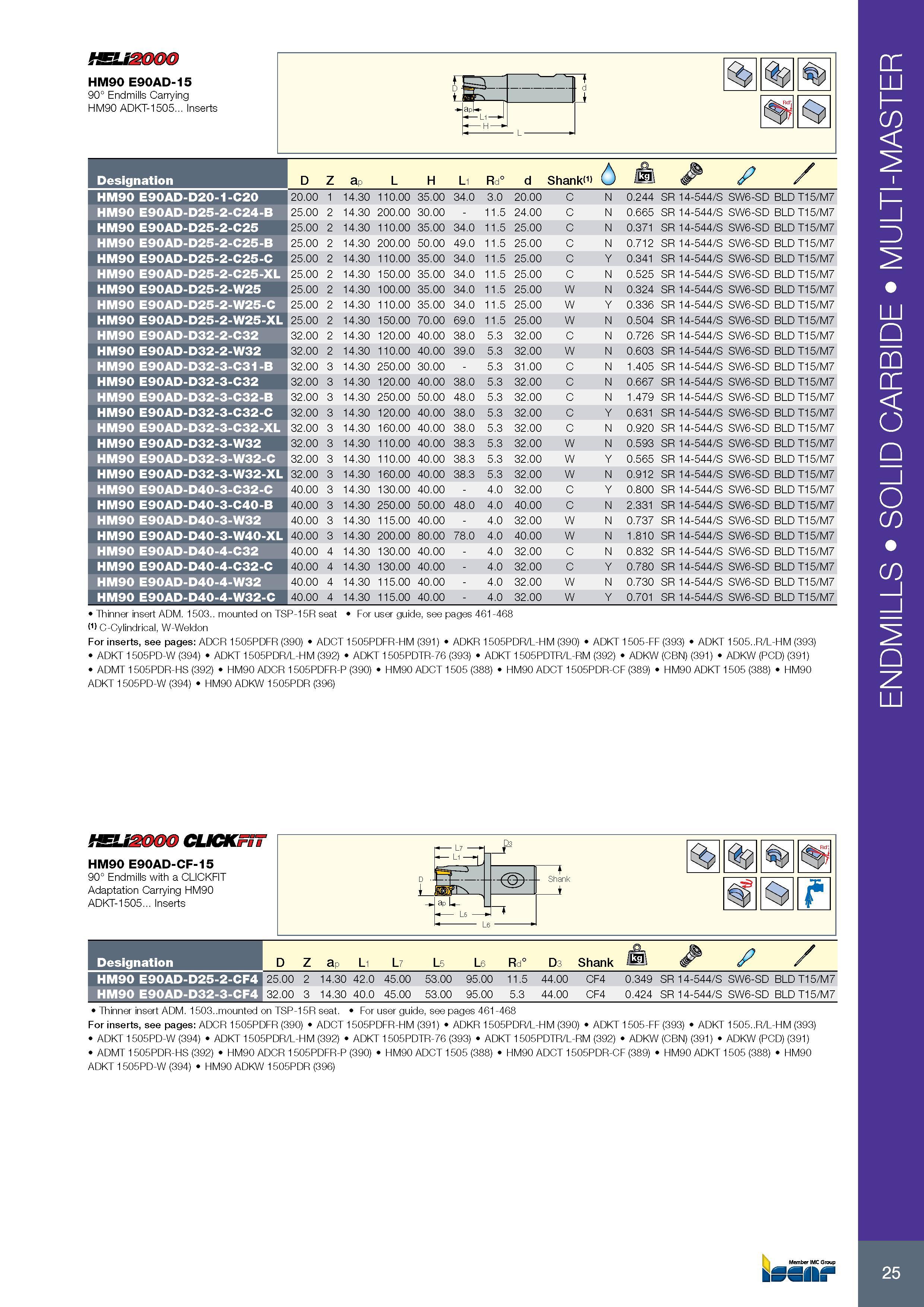

Концевые фрезы Iscar HM90 E90AD-15 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие 90° Endmills29 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.25 |
|||||
Концевые фрезы Iscar HM90 E90AD-15 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие 90° Endmills Концевые фрезы Iscar HM90 E90AD-15 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие 90° Endmills _ Carrying HM90 ADKT-1505... Inserts Ft D 1 apU- I L1 Обозначение Designation D Z ap L H L1 Rd° d Shank 6 /m / HM90 E90AD-D20-1-C20 20.00 1 14.30 110.00 35.00 34.0 3.0 20.00 C N 0.244 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D25-2-C24-B 25.00 2 14.30 200.00 30.00 - 11.5 24.00 C N 0.665 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D25-2-C25 25.00 2 14.30 110.00 35.00 34.0 11.5 25.00 C N 0.371 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D25-2-C25-B 25.00 2 14.30 200.00 50.00 49.0 11.5 25.00 C N 0.712 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D25-2-C25-C 25.00 2 14.30 110.00 35.00 34.0 11.5 25.00 C Y 0.341 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D25-2-C25-XL 25.00 2 14.30 150.00 35.00 34.0 11.5 25.00 C N 0.525 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D25-2-W25 25.00 2 14.30 100.00 35.00 34.0 11.5 25.00 W N 0.324 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D25-2-W25-C 25.00 2 14.30 110.00 35.00 34.0 11.5 25.00 W Y 0.336 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D25-2-W25-XL 25.00 2 14.30 150.00 70.00 69.0 11.5 25.00 W N 0.504 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D32-2-C32 32.00 2 14.30 120.00 40.00 38.0 5.3 32.00 C N 0.726 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D32-2-W32 32.00 2 14.30 110.00 40.00 39.0 5.3 32.00 W N 0.603 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D32-3-C31-B 32.00 3 14.30 250.00 30.00 - 5.3 31.00 C N 1.405 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D32-3-C32 32.00 3 14.30 120.00 40.00 38.0 5.3 32.00 C N 0.667 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D32-3-C32-B 32.00 3 14.30 250.00 50.00 48.0 5.3 32.00 C N 1.479 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D32-3-C32-C 32.00 3 14.30 120.00 40.00 38.0 5.3 32.00 C Y 0.631 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D32-3-C32-XL 32.00 3 14.30 160.00 40.00 38.0 5.3 32.00 C N 0.920 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D32-3-W32 32.00 3 14.30 110.00 40.00 38.3 5.3 32.00 W N 0.593 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D32-3-W32-C 32.00 3 14.30 110.00 40.00 38.3 5.3 32.00 W Y 0.565 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D32-3-W32-XL 32.00 3 14.30 160.00 40.00 38.3 5.3 32.00 W N 0.912 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D40-3-C32-C 40.00 3 14.30 130.00 40.00 - 4.0 32.00 C Y 0.800 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D40-3-C40-B 40.00 3 14.30 250.00 50.00 48.0 4.0 40.00 C N 2.331 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D40-3-W32 40.00 3 14.30 115.00 40.00 - 4.0 32.00 W N 0.737 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D40-3-W40-XL 40.00 3 14.30 200.00 80.00 78.0 4.0 40.00 W N 1.810 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D40-4-C32 40.00 4 14.30 130.00 40.00 - 4.0 32.00 C N 0.832 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D40-4-C32-C 40.00 4 14.30 130.00 40.00 - 4.0 32.00 C Y 0.780 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D40-4-W32 40.00 4 14.30 115.00 40.00 - 4.0 32.00 W N 0.730 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D40-4-W32-C 40.00 4 14.30 115.00 40.00 - 4.0 32.00 W Y 0.701 SR 14-544/S SW6-SD BLD T15/M7 Thinner insert ADM. 1503.. mounted on TSP-15R seat For user guide, see pages 461-468 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon For inserts, see pages: ADCR 1505PDFR (390) ADCT 1505PDFR-HM (391) ADKR 1505PDR/L-HM (390) ADKT 1 ADKT 1505PD-W (394) ADKT 1505PDR/L-HM (392) ADKT 1505PDTR-76 (393) ADKT 1505PDTR/L-RM (392) ADMT 1505PDR-HS (392) HM90 ADCR 1505PDFR-P (390) HM90 ADCT 1505 (388) HM90 ADCT 1505PDR-CF ADKT 1505PD-W (394) HM90 ADKW 1505PDR (396) 505-FF (393) ADKT 1505..R/L-HM (393) ADKW (CBN) (391) ADKW (PCD) (391) (389) HM90 ADKT 1505 (388) HM90 CLICK HM90 E90AD-CF-15 90° Endmills with a CLICKFIT Adaptation Carrying HM90 ADKT-1505... Inserts CQ) Shank Обозначение Designation D Z ap L1 L7 L5 L6 Rd° D3 Shank Ml & z7 / HM90 E90AD-D25-2-CF4 25.00 2 14.30 42.0 45.00 53.00 95.00 11.5 44.00 CF4 0.349 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D32-3-CF4 32.00 3 14.30 40.0 45.00 53.00 95.00 5.3 44.00 CF4 0.424 SR 14-544/S SW6-SD BLD T15/M7 Thinner insert ADM. 1503..mounted on TSP-15R seat. For user guide, see pages 461-468 For inserts, see pages: ADCR 1505PDFR (390) ADCT 1505PDFR-HM (391) ADKR 1505PDR/L-HM (390) ADKT 1505-FF (393) ADKT 1505..R/L-HM (393) ADKT 1505PD-W (394) ADKT 1505PDR/L-HM (392) ADKT 1505PDTR-76 (393) ADKT 1505PDTR/L-RM (392) ADKW (CBN) (391) ADKW (PCD) (391) ADMT 1505PDR-HS (392) HM90 ADCR 1505PDFR-P (390) HM90 ADCT 1505 (388) HM90 ADCT 1505PDR-CF (389) HM90 ADKT 1505 (388) HM90 ADKT 1505PD-W (394) HM90 ADKW 1505PDR (396) Member IMC Group kSSII t L 25 ENDMILLS SOLID CARBIDE MULTI-MASTER |
|||||
