Концевые фрезы Iscar H490 E90AX-12 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие 90° Endmills

Концевые фрезы Iscar H490 E90AX-12 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие 90° Endmills

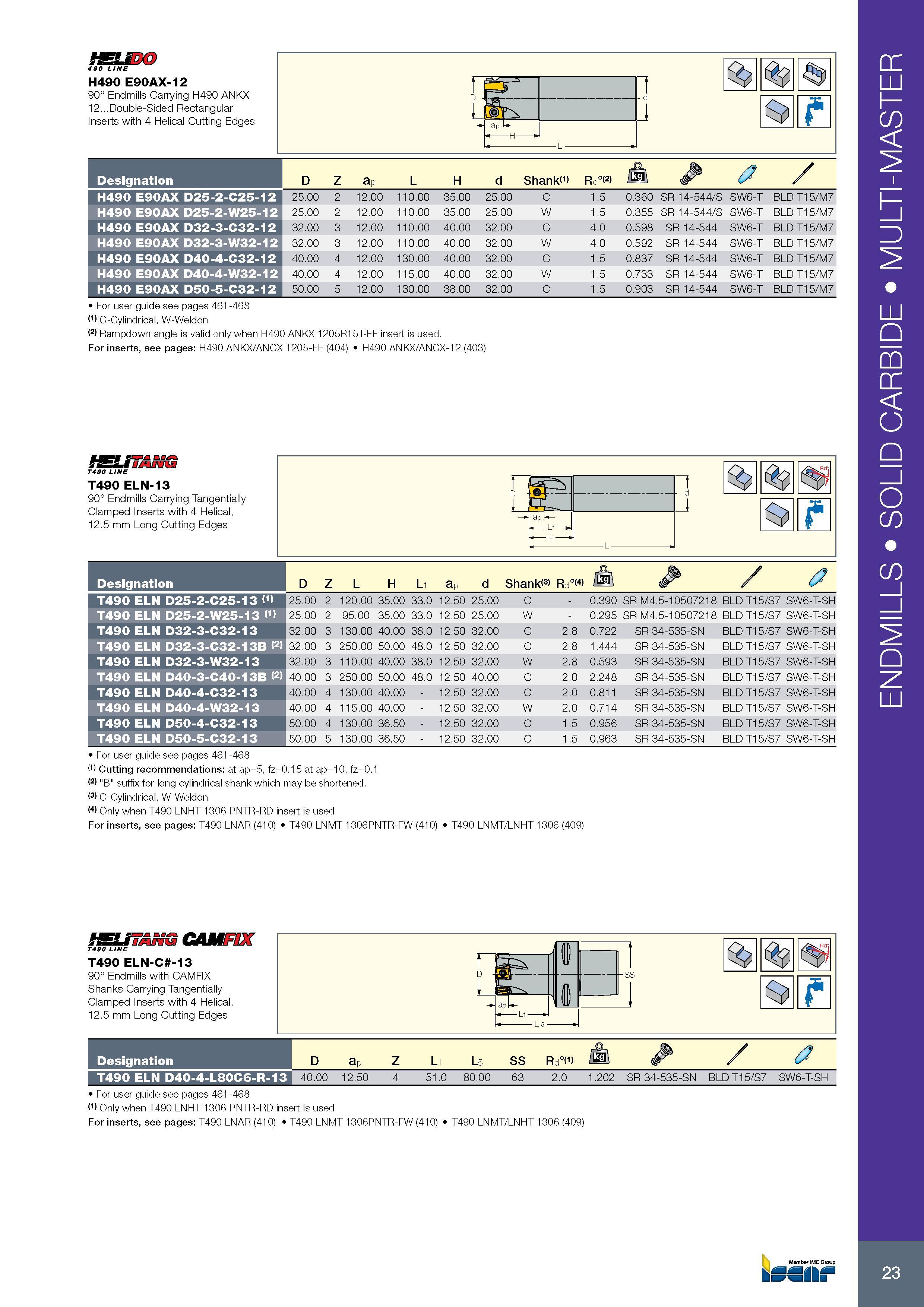

Концевые фрезы Iscar H490 E90AX-12 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие 90° Endmills _ Carrying H490 ANKX 12...Double-Sided Rectangular I nserts with 4 Helical Cutting Edges Обозначение Designation D Z ap L H d Shank<1> Rd°<2> /M / H490 E90AX D25-2-C25-12 25.00 2 12.00 110.00 35.00 25.00 C 1.5 0.360 SR 14-544/S SW6-T BLD T15/M7 H490 E90AX D25-2-W25-12 25.00 2 12.00 110.00 35.00 25.00 W 1.5 0.355 SR 14-544/S SW6-T BLD T15/M7 H490 E90AX D32-3-C32-12 32.00 3 12.00 110.00 40.00 32.00 C 4.0 0.598 SR 14-544 SW6-T BLD T15/M7 H490 E90AX D32-3-W32-12 32.00 3 12.00 110.00 40.00 32.00 W 4.0 0.592 SR 14-544 SW6-T BLD T15/M7 H490 E90AX D40-4-C32-12 40.00 4 12.00 130.00 40.00 32.00 C 1.5 0.837 SR 14-544 SW6-T BLD T15/M7 H490 E90AX D40-4-W32-12 40.00 4 12.00 115.00 40.00 32.00 W 1.5 0.733 SR 14-544 SW6-T BLD T15/M7 H490 E90AX D50-5-C32-12 50.00 5 12.00 130.00 38.00 32.00 C 1.5 0.903 SR 14-544 SW6-T BLD T15/M7 For user guide see pages 461-468 W Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon (2) Rampdown angle is valid only when H490 ANKX 1205R15T-FF insert is used. For inserts, see pages: H490 ANKX/ANCX 1205-FF (404) H490 ANKX/ANCX-12 (403) tSUTANG T490 LINE T490 ELN-13 90° Endmills Carrying Tangentially Clamped Inserts with 4 Helical, 12.5 mm Long Cutting Edges ixk. ap k L Обозначение Designation D Z L H L1 ap d Shank<3> Rd°(4) & / 0 T490 ELN D25-2-C25-13 (1) 25.00 2 120.00 35.00 33.0 12.50 25.00 C - 0.390 SR M4.5-10507218 BLD T15/S7 SW6-T-SH T490 ELN D25-2-W25-13 (1) 25.00 2 95.00 35.00 33.0 12.50 25.00 W - 0.295 SR M4.5-10507218 BLD T15/S7 SW6-T-SH T490 ELN D32-3-C32-13 32.00 3 130.00 40.00 38.0 12.50 32.00 C 2.8 0.722 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D32-3-C32-13B (2) 32.00 3 250.00 50.00 48.0 12.50 32.00 C 2.8 1.444 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D32-3-W32-13 32.00 3 110.00 40.00 38.0 12.50 32.00 W 2.8 0.593 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D40-3-C40-13B (2) 40.00 3 250.00 50.00 48.0 12.50 40.00 C 2.0 2.248 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D40-4-C32-13 40.00 4 130.00 40.00 - 12.50 32.00 C 2.0 0.811 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D40-4-W32-13 40.00 4 115.00 40.00 - 12.50 32.00 W 2.0 0.714 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D50-4-C32-13 50.00 4 130.00 36.50 - 12.50 32.00 C 1.5 0.956 SR 34-535-SN BLD T15/S7 SW6-T-SH T490 ELN D50-5-C32-13 50.00 5 130.00 36.50 - 12.50 32.00 C 1.5 0.963 SR 34-535-SN BLD T15/S7 SW6-T-SH For user guide see pages 461-468 (1) Cutting recommendations: at ap=5, fz=0.15 at ap=10, fz=0.1 (2) "B" suffix for long cylindrical shank which may be shortened. (3> Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon (4) Only when T490 LNHT 1306 PNTR-RD insert is used For inserts, see pages: T490 LNAR (410) T490 LNMT 1306PNTR-FW (410) T490 LNMT/LNHT 1306 (409) fSLiTANG CAMFIX T490 LINE T490 ELN-C -13 90° Endmills with CAMFIX Shanks Carrying Tangentially Clamped Inserts with 4 Helical, 12.5 mm Long Cutting Edges ( I t D ( - apL- + L 5 , Обозначение Designation D ap Z L1 L5 SS Rd°<1> pm / T490 ELN D40-4-L80C6-R-13 40.00 12.50 4 51.0 80.00 63 2.0 1.202 SR 34-535-SN BLD T15/S7 SW6-T-SH For user guide see pages 461-468 (1) Only when T490 LNHT 1306 PNTR-RD insert is used For inserts, see pages: T490 LNAR (410) T490 LNMT 1306PNTR-FW (410) T490 LNMT/LNHT 1306 (409) Member IMC Group kSSII t d D 23 ENDMILLS SOLID CARBIDE MULTI-MASTER
