Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2017 Вращающийся режущий инструмент и оснастка (Всего 1076 стр.) |
|||||

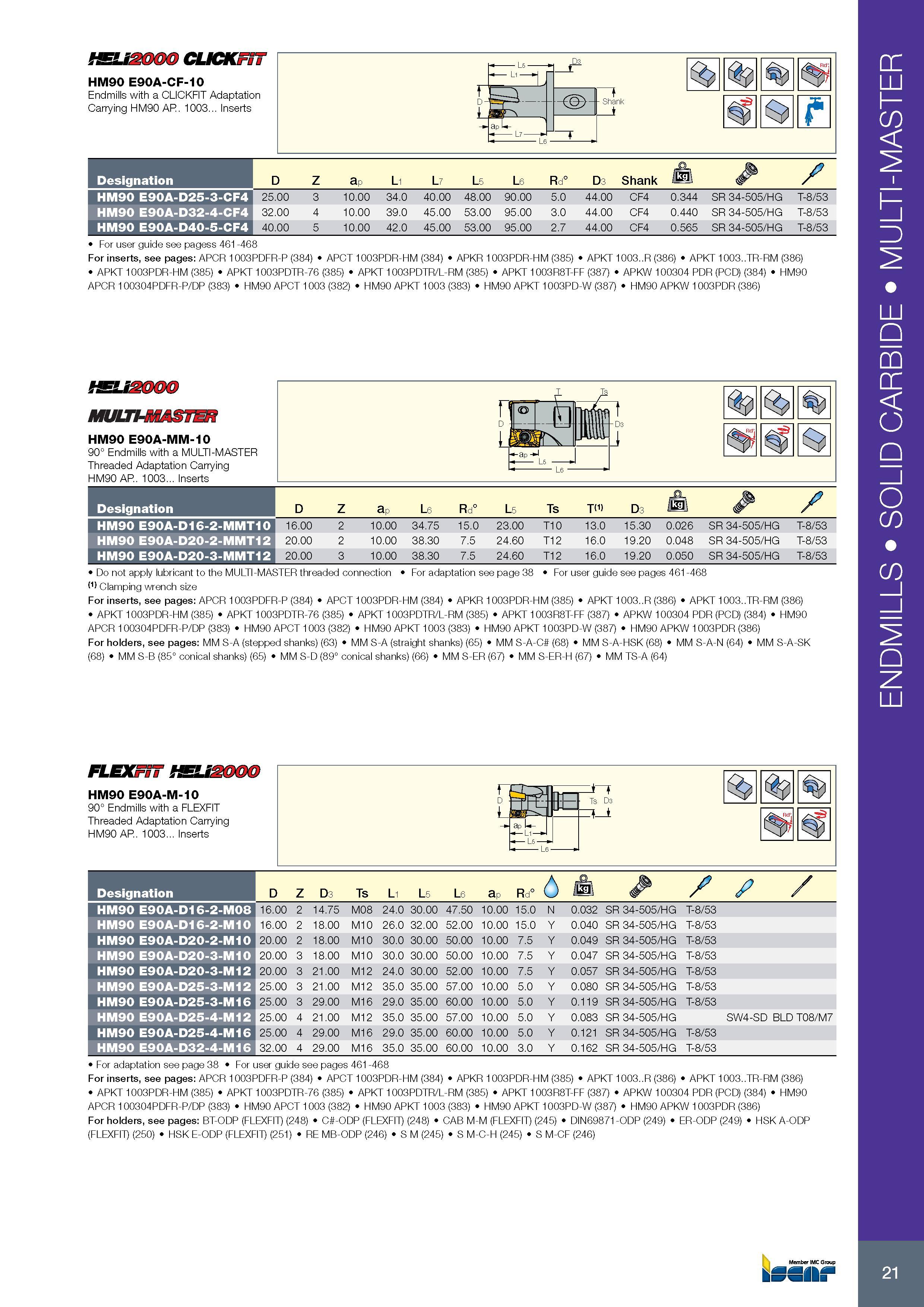

Концевые фрезы Iscar HM90 E90A-CF-10 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие Endmills25 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.21 |
|||||
Концевые фрезы Iscar HM90 E90A-CF-10 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие Endmills Концевые фрезы Iscar HM90 E90A-CF-10 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие Endmills _ with a CLICKFIT Adaptation Carrying HM90 AP. 1003... Inserts Shank i Обозначение Designation D Z ap L1 L7 L5 L6 Rd° D3 Shank / kgi\ & / HM90 E90A-D25-3-CF4 25.00 3 10.00 34.0 40.00 48.00 90.00 5.0 44.00 CF4 0.344 SR 34-505/HG T-8/53 HM90 E90A-D32-4-CF4 32.00 4 10.00 39.0 45.00 53.00 95.00 3.0 44.00 CF4 0.440 SR 34-505/HG T-8/53 HM90 E90A-D40-5-CF4 40.00 5 10.00 42.0 45.00 53.00 95.00 2.7 44.00 CF4 0.565 SR 34-505/HG T-8/53 For user guide see pagess 461-468 For inserts, see pages: APCR 1003PDFR-P (384) APCT 1003PDR-HM (384) APKR 1003PDR-HM (385) APKT 1003..R (386) APKT 1003..TR-RM (386) APKT 1003PDR-HM (385) APKT 1003PDTR-76 (385) APKT 1003PDTR/L-RM (385) APKT 1003R8T-FF (387) APKW 100304 PDR (PCD) (384) HM90 APCR 100304PDFR-P/DP (383) HM90 APCT 1003 (382) HM90 APKT 1003 (383) HM90 APKT 1003PD-W (387) HM90 APKW 1003PDR (386) 1SU2000 MULTI-MASTER HM90 E90A-MM-10 90° Endmills with a MULTI-MASTER Threaded Adaptation Carrying HM90 AP.. 1003... Inserts Обозначение Designation HM90 E90A-D16-2-MMT10 HM90 E90A-D20-2-MMT12 HM90 E90A-D20-3-MMT12 Do not apply lubricant to the MULTI-MASTER threaded connection For adaptation see page 38 For user guide see pages 461-468 (1) Clamping wrench size For inserts, see pages: APCR 1003PDFR-P (384) APCT 1003PDR-HM (384) APKR 1003PDR-HM (385) APKT 1003..R (386) APKT 1003..TR-RM (386) APKT 1003PDR-HM (385) APKT 1003PDTR-76 (385) APKT 1003PDTR/L-RM (385) APKT 1003R8T-FF (387) APKW 100304 PDR (PCD) (384) HM90 APCR 100304PDFR-P/DP (383) HM90 APCT 1003 (382) HM90 APKT 1003 (383) HM90 APKT 1003PD-W (387) HM90 APKW 1003PDR (386) For holders, see pages: MM S-A (stepped shanks) (63) MM S-A (straight shanks) (65) MM S-A-C (68) MM S-A-HSK (68) MM S-A-N (64) MM S-A-SK (68) MM S-B (85° conical shanks) (65) MM S-D (89° conical shanks) (66) MM S-ER (67) MM S-ER-H (67) MM TS-A (64) 16.00 20.00 20.00 10.00 10.00 10.00 34.75 38.30 38.30 15.0 7.5 7.5 23.00 24.60 24.60 T10 T12 T12 13.0 16.0 16.0 15.30 19.20 19.20 0.026 0.048 0.050 SR 34-505/HG T-8/53 SR 34-505/HG T-8/53 SR 34-505/HG T-8/53 FLEXFiT HELM WlWtM HM90 E90A-M-10 90° Endmills with a FLEXFIT Threaded Adaptation Carrying HM90 AP. 1003... Inserts n D Обозначение Designation D Z D3 Ts L1 L5 L6 ap Rd° 6 Mil / z7 / HM90 E90A-D16-2-M08 16.00 2 14.75 M08 24.0 30.00 47.50 10.00 15.0 N 0.032 SR 34-505/HG T-8/53 HM90 E90A-D16-2-M10 16.00 2 18.00 M10 26.0 32.00 52.00 10.00 15.0 Y 0.040 SR 34-505/HG T-8/53 HM90 E90A-D20-2-M10 20.00 2 18.00 M10 30.0 30.00 50.00 10.00 7.5 Y 0.049 SR 34-505/HG T-8/53 HM90 E90A-D20-3-M10 20.00 3 18.00 M10 30.0 30.00 50.00 10.00 7.5 Y 0.047 SR 34-505/HG T-8/53 HM90 E90A-D20-3-M12 20.00 3 21.00 M12 24.0 0 .0 0. 3 52.00 10.00 7.5 Y 0.057 SR 34-505/HG T-8/53 HM90 E90A-D25-3-M12 25.00 3 21.00 M12 35.0 35.00 57.00 10.00 5.0 Y 0.080 SR 34-505/HG T-8/53 HM90 E90A-D25-3-M16 25.00 3 29.00 M16 29.0 35.00 60.00 10.00 5.0 Y 0.119 SR 34-505/HG T-8/53 HM90 E90A-D25-4-M12 25.00 4 21.00 M12 35.0 35.00 57.00 10.00 5.0 Y 0.083 SR 34-505/HG SW4-SD 7 /M 8/ 0 T D L HM90 E90A-D25-4-M16 25.00 4 29.00 M16 29.0 35.00 60.00 10.00 5.0 Y 0.121 SR 34-505/HG T-8/53 HM90 E90A-D32-4-M16 32.00 4 29.00 M16 35.0 0 O LO 3 60.00 10.00 3.0 Y 0.162 SR 34-505/HG T-8/53 For adaptation see page 38 For user guide see pages 461-468 For inserts, see pages: APCR 1003PDFR-P (384) APCT 1003PDR-HM (384) APKR 1003PDR-HM (385) APKT 1003..R (386) APKT 1003..TR-RM (386) APKT 1003PDR-HM (385) APKT 1003PDTR-76 (385) APKT 1003PDTR/L-RM (385) APKT 1003R8T-FF (387) APKW 100304 PDR (PCD) (384) HM90 APCR 100304PDFR-P/DP (383) HM90 APCT 1003 (382) HM90 APKT 1003 (383) HM90 APKT 1003PD-W (387) HM90 APKW 1003PDR (386) For holders, see pages: BT-ODP (FLEXFIT) (248) C -ODP (FLEXFIT) (248) CAB M-M (FLEXFIT) (245) DIN69871-ODP (249) ER-ODP (249) HSK A-ODP (FLEXFIT) (250) HSK E-ODP (FLEXFIT) (251) RE MB-ODP (246) S M (245) S M-C-H (245) S M-CF (246) Member IMC Group kSSII t 21 ENDMILLS SOLID CARBIDE MULTI-MASTER |
|||||
