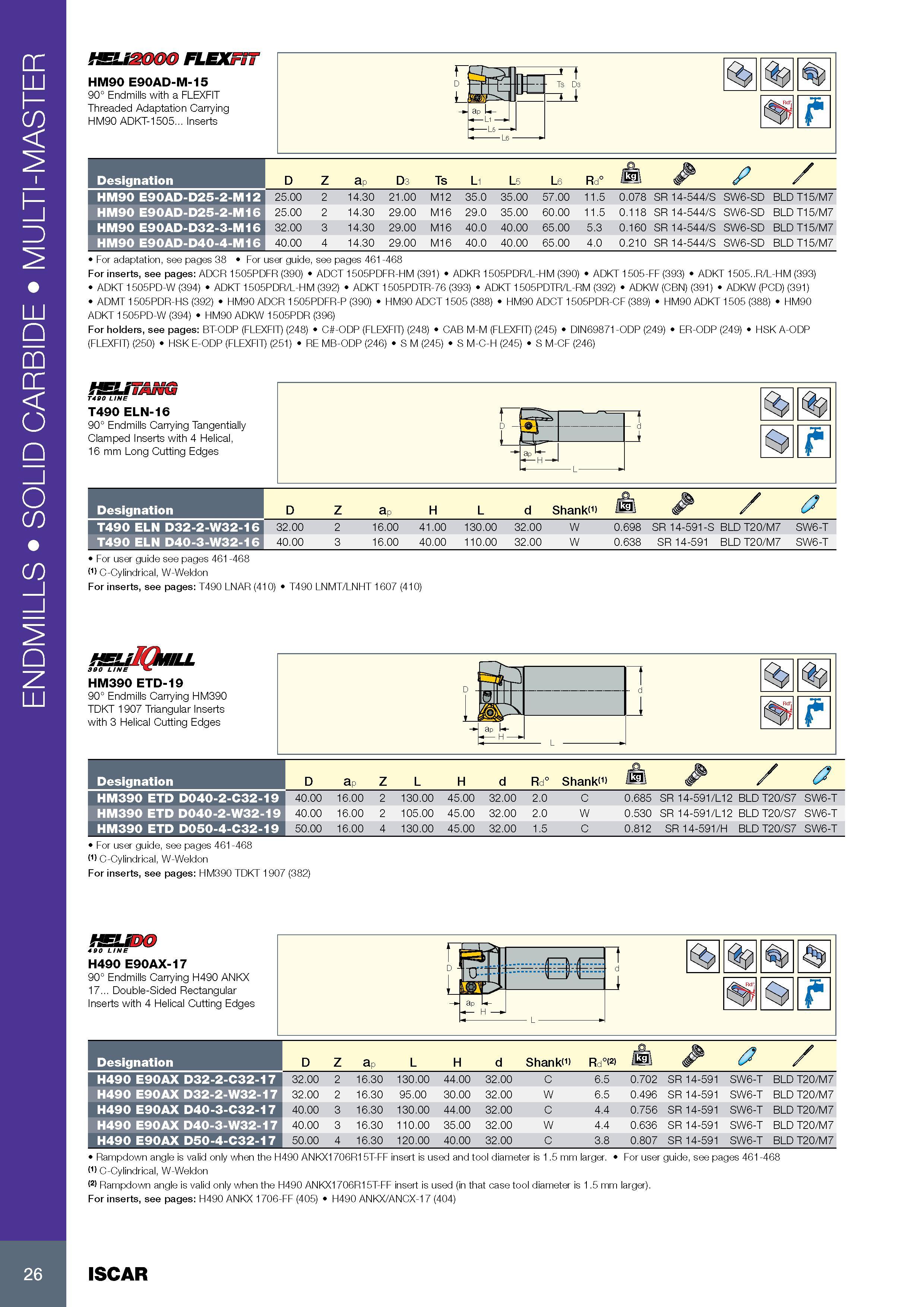

Концевые фрезы Iscar HM90 E90AD-M-15 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие ENDMILLS _ SOLID CARBIDE MULTI-MASTER FLEX 90° Endmills with a FLEXFIT Threaded Adaptation Carrying HM90 ADKT-1505... Inserts Обозначение Designation D Z ap D3 Ts L1 L5 L6 Rd° z7 / HM90 E90AD-D25-2-M12 25.00 2 14.30 21.00 M12 35.0 35.00 57.00 11.5 0.078 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D25-2-M16 25.00 2 14.30 29.00 M16 29.0 35.00 60.00 11.5 0.118 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D32-3-M16 32.00 3 14.30 29.00 M16 40.0 40.00 65.00 5.3 0.160 SR 14-544/S SW6-SD BLD T15/M7 HM90 E90AD-D40-4-M16 40.00 4 14.30 29.00 M16 40.0 40.00 65.00 4.0 0.210 SR 14-544/S SW6-SD BLD T15/M7 For adaptation, see pages 38 For user guide, see pages 461-468 For inserts, see pages: ADCR 1505PDFR (390) ADCT 1505PDFR-HM (391) ADKR 1505PDR/L-HM (390) ADKT 1505-FF (393) ADKT 1505..R/L-HM (393) ADKT 1505PD-W (394) ADKT 1505PDR/L-HM (392) ADKT 1505PDTR-76 (393) ADKT 1505PDTR/L-RM (392) ADKW (CBN) (391) ADKW (PCD) (391) ADMT 1505PDR-HS (392) HM90 ADCR 1505PDFR-P (390) HM90 ADCT 1505 (388) HM90 ADCT 1505PDR-CF (389) HM90 ADKT 1505 (388) HM90 ADKT 1505PD-W (394) HM90 ADKW 1505PDR (396) For holders, see pages: BT-ODP (FLEXFIT) (248) C -ODP (FLEXFIT) (248) CAB M-M (FLEXFIT) (245) DIN69871-ODP (249) ER-ODP (249) HSK A-ODP (FLEXFIT) (250) HSK E-ODP (FLEXFIT) (251) RE MB-ODP (246) S M (245) S M-C-H (245) S M-CF (246) tSUTANG T4B0 LINE T490 ELN-16 90° Endmills Carrying Tangentially Clamped Inserts with 4 Helical, 16 mm Long Cutting Edges , I 1 L For user guide see pages 461-468 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon For inserts, see pages: T490 LNAR (410) T490 LNMT/LNHT 1607 (410) Обозначение Designation D Z ap H L d Shank ra / a T490 ELN D32-2-W32-16 32.00 2 16.00 41.00 130.00 32.00 W 0.698 SR 14-591-S BLD T20/M7 SW6-T T490 ELN D40-3-W32-16 40.00 3 16.00 40.00 110.00 32.00 W 0.638 SR 14-591 BLD T20/M7 SW6-T 390 LINE HM390 ETD-19 90° Endmills Carrying HM390 TDKT 1907 Triangular Inserts with 3 Helical Cutting Edges Обозначение Designation D ap Z L H d Rd° Shank<1> ra & / 0 HM390 ETD D040-2-C32-19 40.00 16.00 2 130.00 45.00 32.00 2.0 C 0.685 SR 14-591/L12 BLD T20/S7 SW6-T HM390 ETD D040-2-W32-19 40.00 16.00 2 105.00 45.00 32.00 2.0 W 0.530 SR 14-591/L12 BLD T20/S7 SW6-T HM390 ETD D050-4-C32-19 50.00 16.00 4 130.00 45.00 32.00 1.5 C 0.812 SR 14-591/H BLD T20/S7 SW6-T For user guide, see pages 461-468 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon For inserts, see pages: HM390 TDKT 1907 (382) d H L 490 LINE H490 E90AX-17 90° Endmills Carrying H490 ANKX 17... Double-Sided Rectangular Inserts with 4 Helical Cutting Edges Обозначение Designation D Z ap L H d Shank Rd°(2) & a / H490 E90AX D32-2-C32-17 32.00 2 16.30 130.00 44.00 32.00 C 6.5 0.702 SR 14-591 SW6-T BLD T20/M7 H490 E90AX D32-2-W32-17 32.00 2 16.30 95.00 30.00 32.00 W 6.5 0.496 SR 14-591 SW6-T BLD T20/M7 H490 E90AX D40-3-C32-17 40.00 3 16.30 130.00 44.00 32.00 C 4.4 0.756 SR 14-591 SW6-T BLD T20/M7 H490 E90AX D40-3-W32-17 40.00 3 16.30 110.00 35.00 32.00 W 4.4 0.636 SR 14-591 SW6-T BLD T20/M7 H490 E90AX D50-4-C32-17 50.00 4 16.30 120.00 40.00 32.00 C 3.8 0.807 SR 14-591 SW6-T BLD T20/M7 Rampdown angle is valid only when the H490 ANKX1706R15T-FF insert is used and tool diameter is 1.5 mm larger. For user guide, see pages 461-468 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon (2) Rampdown angle is valid only when the H490 ANKX1706R15T-FF insert is used (in that case tool diameter is 1.5 mm larger). For inserts, see pages: H490 ANKX 1706-FF (405) H490 ANKX/ANCX-17 (404) 26 ISCAR
