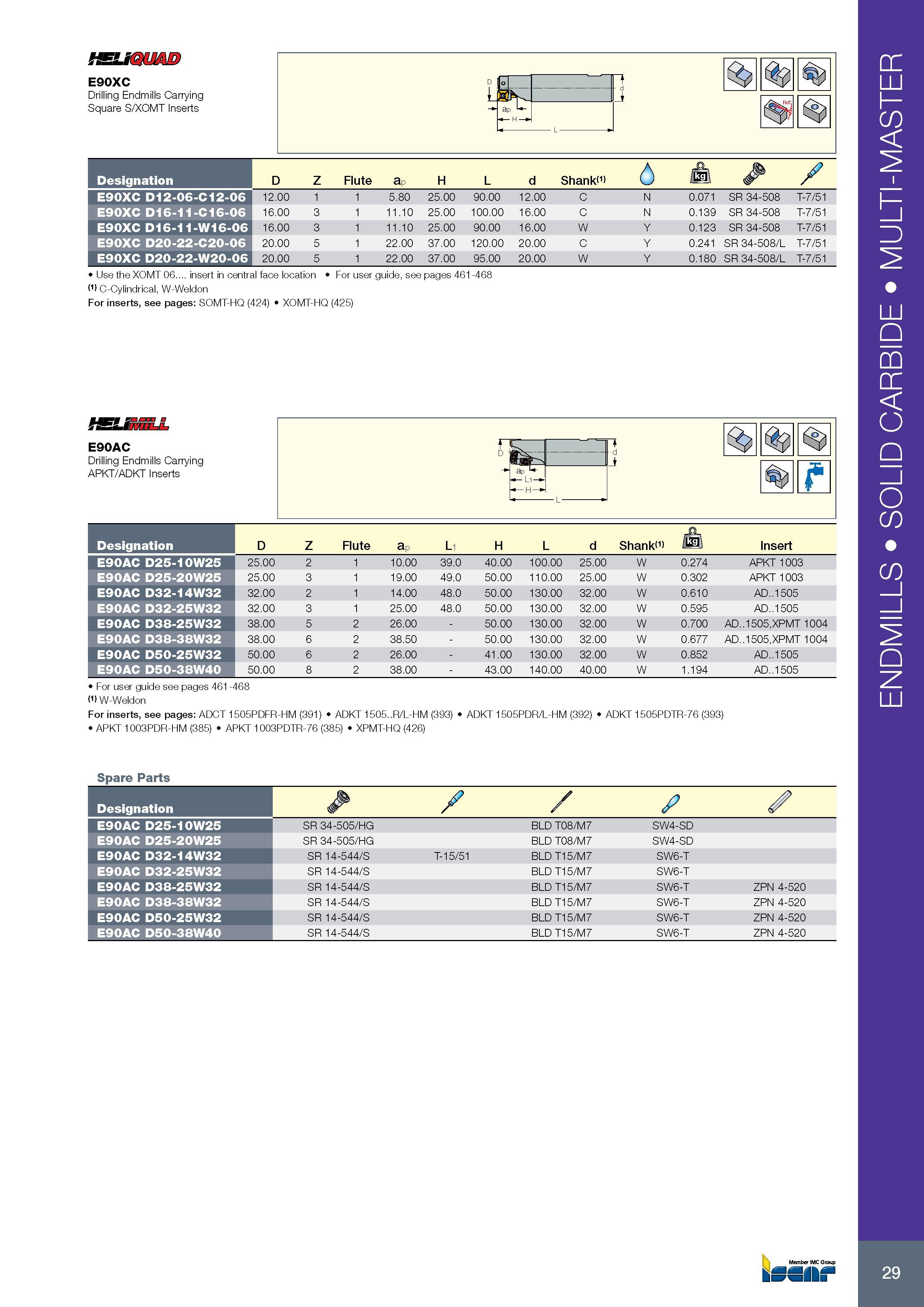

Концевые фрезы Iscar с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие E90XC Drilling Endmills _ Carrying Square S/XOMT Inserts Обозначение Designation D Z Flute ap H L d Shank<1> 6 & z7 E90XC D12-06-C12-06 12.00 1 1 5.80 25.00 90.00 12.00 C N 0.071 SR 34-508 T-7/51 E90XC D16-11-C16-06 16.00 3 1 11.10 25.00 100.00 16.00 C N 0.139 SR 34-508 T-7/51 E90XC D16-11-W16-06 16.00 3 1 11.10 25.00 90.00 16.00 W Y 0.123 SR 34-508 T-7/51 E90XC D20-22-C20-06 20.00 5 1 22.00 37.00 120.00 20.00 C Y 0.241 SR 34-508/L T-7/51 E90XC D20-22-W20-06 20.00 5 1 22.00 37.00 95.00 20.00 W Y 0.180 SR 34-508/L T-7/51 Use the XOMT 06 insert in central face location For user guide, see pages 461-468 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon For inserts, see pages: SOMT-HQ (424) XOMT-HQ (425) L Обозначение Designation D Z Flute ap L1 H L d Shank<1> /fr Insert E90AC D25-10W25 25.00 2 1 10.00 39.0 40.00 100.00 25.00 W 0.274 APKT 1003 E90AC D25-20W25 25.00 3 1 19.00 49.0 50.00 110.00 25.00 W 0.302 APKT 1003 E90AC D32-14W32 32.00 2 1 14.00 48.0 50.00 130.00 32.00 W 0.610 AD..1505 E90AC D32-25W32 32.00 3 1 25.00 48.0 50.00 130.00 32.00 W 0.595 AD..1505 E90AC D38-25W32 38.00 5 2 26.00 - 50.00 130.00 32.00 W 0.700 AD..1505,XPMT 1004 E90AC D38-38W32 38.00 6 2 38.50 - 50.00 130.00 32.00 W 0.677 AD..1505,XPMT 1004 E90AC D50-25W32 50.00 6 2 26.00 - 41.00 130.00 32.00 W 0.852 AD..1505 E90AC D50-38W40 50.00 8 2 38.00 - 43.00 140.00 40.00 W 1.194 AD..1505 For user guide see pages 461-468 (1) W-Weldon For inserts, see pages: ADCT 1505PDFR-HM (391) ADKT 1505..R/L-HM (393) ADKT 1505PDR/L-HM (392) ADKT 1505PDTR-76 (393) APKT 1003PDR-HM (385) APKT 1003PDTR-76 (385) XPMT-HQ (426) Spare Parts Обозначение Designation z7 E90AC D25-10W25 SR 34-505/HG BLD T08/M7 SW4-SD E90AC D25-20W25 SR 34-505/HG BLD T08/M7 SW4-SD E90AC D32-14W32 SR 14-544/S T-15/51 BLD T15/M7 SW6-T E90AC D32-25W32 SR 14-544/S BLD T15/M7 SW6-T E90AC D38-25W32 SR 14-544/S BLD T15/M7 SW6-T ZPN 4-520 E90AC D38-38W32 SR 14-544/S BLD T15/M7 SW6-T ZPN 4-520 E90AC D50-25W32 SR 14-544/S BLD T15/M7 SW6-T ZPN 4-520 E90AC D50-38W40 SR 14-544/S BLD T15/M7 SW6-T ZPN 4-520 29 ENDMILLS SOLID CARBIDE MULTI-MASTER
