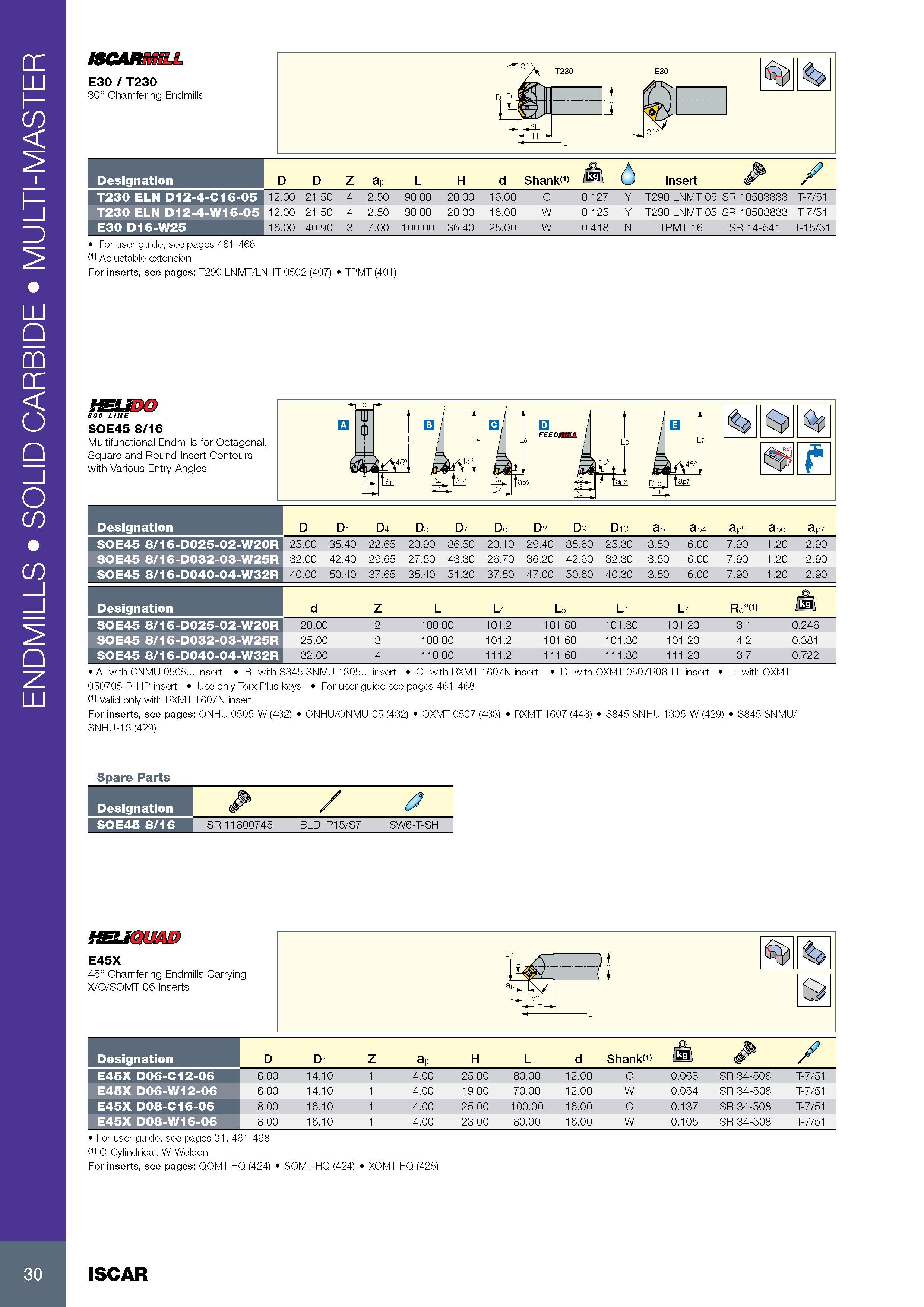

Концевые фрезы Iscar с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие ENDMILLS SOLID CARBIDE _ MULTI-MASTER ISCARMILL E30 / T230 30° Chamfering Endmills DM -H- Обозначение Designation D D1 Z ap L H d Shank o /kaft 6 Insert / T230 ELN D12-4-C16-05 12.00 21.50 4 2.50 90.00 20.00 16.00 C 0.127 Y T290 LNMT 05 SR 10503833 T-7/51 T230 ELN D12-4-W16-05 12.00 21.50 4 2.50 90.00 20.00 16.00 W 0.125 Y T290 LNMT 05 SR 10503833 T-7/51 E30 D16-W25 16.00 40.90 3 7.00 100.00 36.40 25.00 W 0.418 N TPMT 16 SR 14-541 T-15/51 For user guide, see pages 461-468 (1) Adjustable extension For inserts, see pages: T290 LNMT/LNHT 0502 (407) TPMT (401) 800 LINE SOE45 8/16 Multifunctional Endmills for Octagonal, Square and Round Insert Contours with Various Entry Angles Обозначение Designation D D1 D4 D5 D7 D6 D8 D9 D10 ap ap4 ap5 ap6 ap7 SOE45 8/16-D025-02-W20R 25.00 35.40 22.65 20.90 36.50 20.10 29.40 35.60 25.30 3.50 6.00 7.90 1.20 2.90 SOE45 8/16-D032-03-W25R 32.00 42.40 29.65 27.50 43.30 26.70 36.20 42.60 32.30 3.50 6.00 7.90 1.20 2.90 SOE45 8/16-D040-04-W32R 40.00 50.40 37.65 35.40 51.30 37.50 47.00 50.60 40.30 3.50 6.00 7.90 1.20 2.90 Обозначение Designation d Z L L4 L 5 L6 L 7 Rd°(1) O Ml SOE45 8/16-D025-02-W20R 20.00 2 100. 00 101.2 101 .60 101.30 101 .20 3.1 0.246 SOE45 8/16-D032-03-W25R 25.00 3 100. 00 101.2 101 .60 101.30 101 .20 4.2 0.381 SOE45 8/16-D040-04-W32R 32.00 4 110. 00 111.2 111 .60 111.30 111 .20 3.7 0.722 A- with ONMU 0505... insert B- with S845 SNMU 1305... insert C- with RXMT 1607N insert 050705-R-HP insert Use only Torx Plus keys For user guide see pages 461-468 (1) Valid only with RXMT 1607N insert For inserts, see pages: ONHU 0505-W (432) 0NHU/0NMU-05 (432) OXMT 0507 (433) RXMT 1607 (448) SNHU-13 (429) D- with OXMT 0507R08-FF insert E- with OXMT S845 SNHU 1305-W (429) S845 SNMU/ Spare Parts Обозначение Designation / 0 SOE45 8/16 SR 11800745 BLD IP15/S7 SW6-T-SH HELIQUAD E45X 45° Chamfering Endmills Carrying X/Q/SOMT 06 Inserts Обозначение Designation D D1 Z ap H L d Shank<1> Zm P / E45X D06-C12-06 6.00 14.10 1 4.00 25.00 80.00 12.00 C 0.063 SR 34-508 T-7/51 E45X D06-W12-06 6.00 14.10 1 4.00 19.00 70.00 12.00 W 0.054 SR 34-508 T-7/51 E45X D08-C16-06 8.00 16.10 1 4.00 25.00 100.00 16.00 C 0.137 SR 34-508 T-7/51 E45X D08-W16-06 8.00 16.10 1 4.00 23.00 80.00 16.00 W 0.105 SR 34-508 T-7/51 For user guide, see pages 31, 461-468 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon For inserts, see pages: QOMT-HQ (424) SOMT-HQ (424) XOMT-HQ (425) T230 E30 L 30 ISCAR
