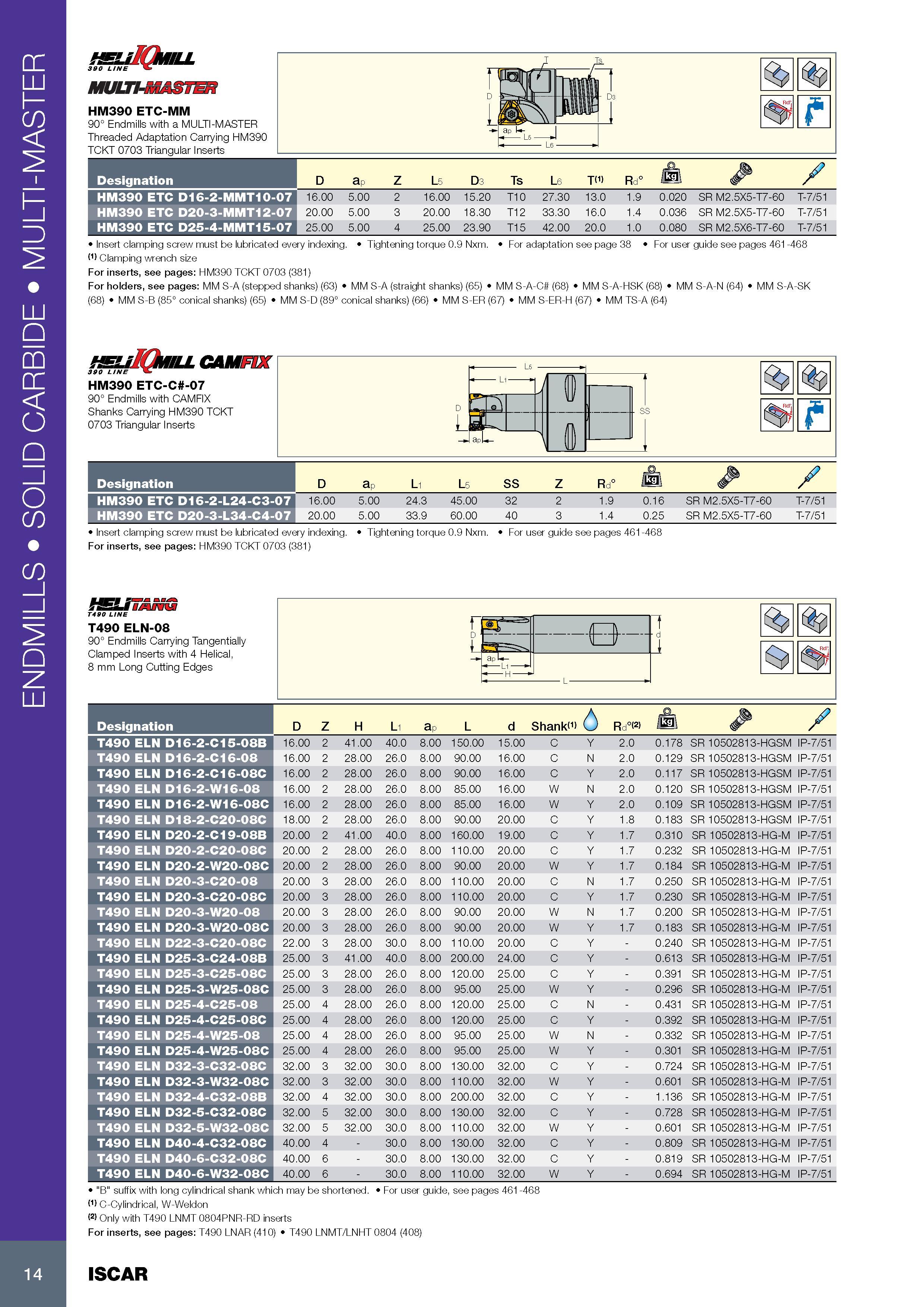

Концевые фрезы Iscar HM390 ETC-MM 90° с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие Endmills _ with a MULTI-MASTER Threaded Adaptation Carrying HM390 TCKT 0703 Triangular Inserts ENDMILLS SOLID CARBIDE MULTI-MASTER MUUTI-MA37 Обозначение Designation D ap Z L5 D3 Ts L 6 T(1) Rd° /kg\ / HM390 ETC D16-2-MMT10-07 16.00 5.00 2 16.00 15.20 T10 27.30 13.0 1.9 0.020 SR M2.5X5-T7-60 T-7/51 HM390 ETC D20-3-MMT12-07 20.00 5.00 3 20.00 18.30 T12 33.30 16.0 1.4 0.036 SR M2.5X5-T7-60 T-7/51 HM390 ETC D25-4-MMT15-07 25.00 5.00 4 25.00 23.90 T15 42.00 20.0 1.0 0.080 SR M2.5X6-T7-60 T-7/51 Insert clamping screw must be lubricated every indexing. Tightening torque 0.9 Nxm. For adaptation see page 38 For user guide see pages 461-468 (1) Clamping wrench size For inserts, see pages: HM390 TCKT 0703 (381) For holders, see pages: MM S-A (stepped shanks) (63) MM S-A (straight shanks) (65) MM S-A-C (68) MM S-A-HSK (68) MM S-A-N (64) MM S-A-SK (68) MM S-B (85° conical shanks) (65) MM S-D (89° conical shanks) (66) MM S-ER (67) MM S-ER-H (67) MM TS-A (64) T Ts HELilfolLL CAMFIX 390 LINE HM390 ETC-C -07 90° Endmills with CAMFIX Shanks Carrying HM390 TCKT 0703 Triangular Inserts D ap L1 L5 SS Z Rd° g 16.00 5.00 24.3 45.00 32 2 1.9 0.16 SR M2.5X5-T7-60 T-7/51 20.00 5.00 33.9 60.00 40 3 1.4 0.25 SR M2.5X5-T7-60 T-7/51 Insert clamping screw must be lubricated every indexing. Tightening torque 0.9 Nxm. For user guide see pages 461-468 For inserts, see pages: HM390 TCKT 0703 (381) Обозначение Designation HM390 ETC D16-2-L24-C3-07 HM390 ETC D20-3-L34-C4-07 tSUTANG T490 LINE T490 ELN-08 90° Endmills Carrying Tangentially Clamped Inserts with 4 Helical, 8 mm Long Cutting Edges L1 -H Обозначение Designation D Z H L1 ap L d Shank<1) 6 Rd°(2) /M / T490 ELN D16-2-C15-08B 16.00 2 41.00 40.0 8.00 150.00 15.00 C Y 2.0 0.178 M S G -H 3- co 2 0 5 0 R S IP-7/51 T490 ELN D16-2-C16-08 16.00 2 28.00 26.0 8.00 90.00 16.00 C N 2.0 0.129 SR 10502813-HGSM IP-7/51 T490 ELN D16-2-C16-08C 16.00 2 28.00 26.0 8.00 90.00 16.00 C Y 2.0 0.117 SR 10502813-HGSM IP-7/51 T490 ELN D16-2-W16-08 16.00 2 28.00 26.0 8.00 85.00 16.00 W N 2.0 0.120 SR 10502813-HGSM IP-7/51 T490 ELN D16-2-W16-08C 16.00 2 28.00 26.0 8.00 85.00 16.00 W Y 2.0 0.109 SR 10502813-HGSM IP-7/51 T490 ELN D18-2-C20-08C 18.00 2 28.00 26.0 8.00 90.00 20.00 C Y 1.8 0.183 SR 10502813-HGSM IP-7/51 T490 ELN D20-2-C19-08B 20.00 2 41.00 40.0 8.00 160.00 19.00 C Y 1.7 0.310 SR 10502813-HG-M IP-7/51 T490 ELN D20-2-C20-08C 20.00 2 28.00 26.0 8.00 110.00 20.00 C Y 1.7 0.232 SR 10502813-HG-M IP-7/51 T490 ELN D20-2-W20-08C 20.00 2 28.00 26.0 8.00 90.00 20.00 W Y 1.7 0.184 SR 10502813-HG-M IP-7/51 T490 ELN D20-3-C20-08 20.00 3 28.00 26.0 8.00 110.00 20.00 C N 1.7 0.250 SR 10502813-HG-M IP-7/51 T490 ELN D20-3-C20-08C 20.00 3 28.00 26.0 8.00 110.00 20.00 C Y 1.7 0.230 SR 10502813-HG-M IP-7/51 T490 ELN D20-3-W20-08 20.00 3 28.00 26.0 8.00 90.00 20.00 W N 1.7 0.200 SR 10502813-HG-M IP-7/51 T490 ELN D20-3-W20-08C 20.00 3 28.00 26.0 8.00 90.00 20.00 W Y 1.7 0.183 SR 10502813-HG-M IP-7/51 T490 ELN D22-3-C20-08C 22.00 3 28.00 30.0 8.00 110.00 20.00 C Y - 0.240 SR 10502813-HG-M IP-7/51 T490 ELN D25-3-C24-08B 25.00 3 41.00 40.0 8.00 200.00 24.00 C Y - 0.613 SR 10502813-HG-M IP-7/51 T490 ELN D25-3-C25-08C 25.00 3 28.00 26.0 8.00 120.00 25.00 C Y - 0.391 SR 10502813-HG-M IP-7/51 T490 ELN D25-3-W25-08C 25.00 3 28.00 26.0 8.00 95.00 25.00 W Y - 0.296 SR 10502813-HG-M IP-7/51 T490 ELN D25-4-C25-08 25.00 4 28.00 26.0 8.00 120.00 25.00 C N - 0.431 SR 10502813-HG-M IP-7/51 T490 ELN D25-4-C25-08C 25.00 4 28.00 26.0 8.00 120.00 25.00 C Y - 0.392 SR 10502813-HG-M IP-7/51 T490 ELN D25-4-W25-08 25.00 4 28.00 26.0 8.00 95.00 25.00 W N - 0.332 SR 10502813-HG-M IP-7/51 T490 ELN D25-4-W25-08C 25.00 4 28.00 26.0 8.00 95.00 25.00 W Y - 0.301 SR 10502813-HG-M IP-7/51 T490 ELN D32-3-C32-08C 32.00 3 32.00 30.0 8.00 130.00 32.00 C Y - 0.724 SR 10502813-HG-M IP-7/51 T490 ELN D32-3-W32-08C 32.00 3 32.00 30.0 8.00 110.00 32.00 W Y - 0.601 SR 10502813-HG-M IP-7/51 T490 ELN D32-4-C32-08B 32.00 4 32.00 30.0 8.00 200.00 32.00 C Y - 1.136 SR 10502813-HG-M IP-7/51 T490 ELN D32-5-C32-08C 32.00 5 32.00 30.0 8.00 130.00 32.00 C Y - 0.728 SR 10502813-HG-M IP-7/51 T490 ELN D32-5-W32-08C 32.00 5 32.00 30.0 8.00 110.00 32.00 W Y - 0.601 SR 10502813-HG-M IP-7/51 T490 ELN D40-4-C32-08C 40.00 4 - 30.0 8.00 130.00 32.00 C Y - 0.809 SR 10502813-HG-M IP-7/51 T490 ELN D40-6-C32-08C 40.00 6 - 30.0 8.00 130.00 32.00 C Y - 0.819 SR 10502813-HG-M IP-7/51 T490 ELN D40-6-W32-08C 40.00 6 - 30.0 8.00 110.00 32.00 W Y - 0.694 SR 10502813-HG-M IP-7/51 "B" suffix with long cylindrical shank which may be shortened. For user guide, see pages 461-468 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon (2) Only with T490 LNMT 0804PNR-RD inserts For inserts, see pages: T490 LNAR (410) T490 LNMT/LNHT 0804 (408) D d 14 ISCAR
