Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2017 Вращающийся режущий инструмент и оснастка (Всего 1076 стр.) |
|||||

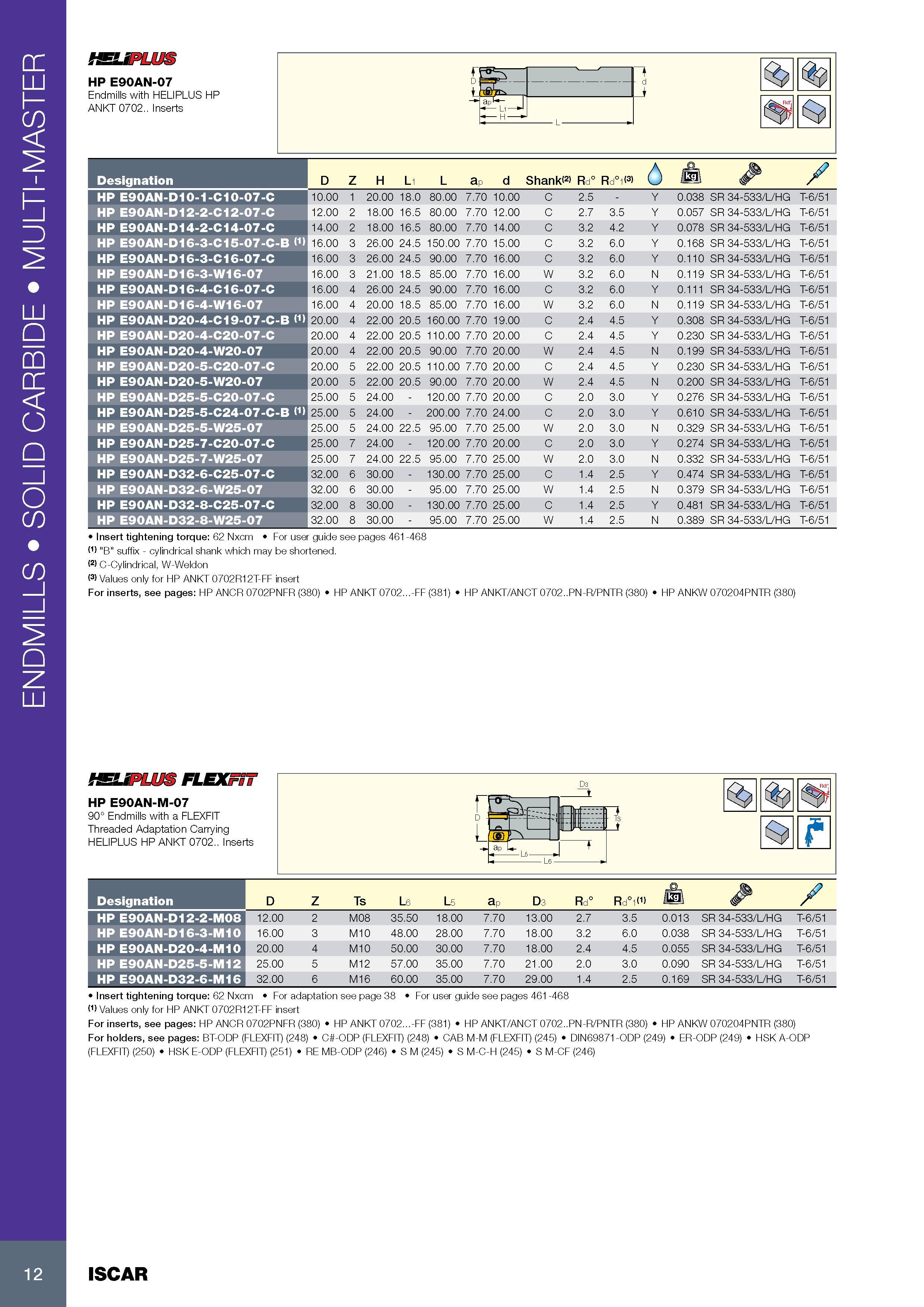

Концевые фрезы Iscar HP E90AN-07 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие Endmills16 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.12 |
|||||
Концевые фрезы Iscar HP E90AN-07 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие Endmills Концевые фрезы Iscar HP E90AN-07 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие Endmills _ with HELIPLUS HP ANKT 0702.. Inserts Обозначение Designation D Z H L1 L ap d Shank<2) Rd° Rd°1<3) A O / k i\ & / HP ENDMILLS SOLID CARBIDE MULTI-MASTER SSUPLUS E90AN-D10-1-C10-07-C 10.00 1 20.00 18.0 80.00 7.70 10.00 C 2.5 - Y 0.038 SR 34-533/L/HG T-6/51 HP E90AN-D12-2-C12-07-C 12.00 2 18.00 16.5 80.00 7.70 12.00 C 2.7 3.5 Y 0.057 SR 34-533/L/HG T-6/51 HP E90AN-D14-2-C14-07-C 14.00 2 18.00 16.5 80.00 7.70 14.00 C 3.2 4.2 Y 0.078 SR 34-533/L/HG T-6/51 HP E90AN-D16-3-C15-07-C-B (1) 16.00 3 26.00 24.5 150.00 7.70 15.00 C 3.2 6.0 Y 0.168 SR 34-533/L/HG T-6/51 HP E90AN-D16-3-C16-07-C 16.00 3 26.00 24.5 90.00 7.70 16.00 C 3.2 6.0 Y 0.110 SR 34-533/L/HG T-6/51 HP E90AN-D16-3-W16-07 16.00 3 21.00 18.5 85.00 7.70 16.00 W 3.2 6.0 N 0.119 SR 34-533/L/HG T-6/51 HP E90AN-D16-4-C16-07-C 16.00 4 26.00 24.5 90.00 7.70 16.00 C 3.2 6.0 Y 0.111 SR 34-533/L/HG T-6/51 HP E90AN-D16-4-W16-07 16.00 4 20.00 18.5 85.00 7.70 16.00 W 3.2 6.0 N 0.119 SR 34-533/L/HG T-6/51 HP E90AN-D20-4-C19-07-C-B (1) 20.00 4 22.00 20.5 160.00 7.70 19.00 C 2.4 4.5 Y 0.308 G H /L/ 3/ 3 -5 4- 3 R S T-6/51 HP E90AN-D20-4-C20-07-C 20.00 4 22.00 20.5 110.00 7.70 20.00 C 2.4 4.5 Y 0.230 SR 34-533/L/HG T-6/51 HP E90AN-D20-4-W20-07 20.00 4 22.00 20.5 90.00 7.70 20.00 W 2.4 4.5 N 0.199 SR 34-533/L/HG T-6/51 HP E90AN-D20-5-C20-07-C 20.00 5 22.00 20.5 110.00 7.70 20.00 C 2.4 4.5 Y 0.230 SR 34-533/L/HG T-6/51 HP E90AN-D20-5-W20-07 20.00 5 22.00 20.5 90.00 7.70 20.00 W 2.4 4.5 N 0.200 SR 34-533/L/HG T-6/51 HP E90AN-D25-5-C20-07-C 25.00 5 24.00 - 120.00 7.70 20.00 C 2.0 3.0 Y 0.276 SR 34-533/L/HG T-6/51 HP E90AN-D25-5-C24-07-C-B (1) 25.00 5 24.00 - 200.00 7.70 24.00 C 2.0 3.0 Y 0.610 SR 34-533/L/HG T-6/51 HP E90AN-D25-5-W25-07 25.00 5 24.00 22.5 95.00 7.70 25.00 W 2.0 3.0 N 0.329 SR 34-533/L/HG T-6/51 HP E90AN-D25-7-C20-07-C 25.00 7 24.00 - 120.00 7.70 20.00 C 2.0 3.0 Y 0.274 SR 34-533/L/HG T-6/51 HP E90AN-D25-7-W25-07 25.00 7 24.00 22.5 95.00 7.70 25.00 W 2.0 3.0 N 0.332 SR 34-533/L/HG T-6/51 HP E90AN-D32-6-C25-07-C 32.00 6 30.00 - 130.00 7.70 25.00 C 1.4 2.5 Y 0.474 SR 34-533/L/HG T-6/51 HP E90AN-D32-6-W25-07 32.00 6 30.00 - 95.00 7.70 25.00 W 1.4 2.5 N 0.379 SR 34-533/L/HG T-6/51 HP E90AN-D32-8-C25-07-C 32.00 8 30.00 - 130.00 7.70 25.00 C 1.4 2.5 Y 0.481 SR 34-533/L/HG T-6/51 HP E90AN-D32-8-W25-07 32.00 8 30.00 - 95.00 7.70 25.00 W 1.4 2.5 N 0.389 SR 34-533/L/HG T-6/51 Insert tightening torque: 62 Nxcm For user guide see pages 461-468 (1) "B" suffix - cylindrical shank which may be shortened. (2) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon O) Values only for HP ANKT 0702R12T-FF insert For inserts, see pages: HP ANCR 0702PNFR (380) HP ANKT 0702...-FF (381) HP ANKT/ANCT 0702..PN-R/PNTR (380) HP ANKW 070204PNTR (380) SSUPLUS FLEXFIT HP E90AN-M-07 90° Endmills with a FLEXFIT Threaded Adaptation Carrying HELIPLUS HP ANKT 0702.. Inserts m Обозначение Designation D Z Ts L 6 L5 ap D3 Rd° Rd°1(1) o Ml & / HP E90AN-D12-2-M08 12.00 2 M08 35.50 18.00 7.70 13.00 2.7 3.5 0.013 SR 34-533/L/HG T-6/51 HP E90AN-D16-3-M10 16.00 3 M10 48.00 28.00 7.70 18.00 3.2 6.0 0.038 SR 34-533/L/HG T-6/51 HP E90AN-D20-4-M10 20.00 4 M10 50.00 30.00 7.70 18.00 2.4 4.5 0.055 SR 34-533/L/HG T-6/51 HP E90AN-D25-5-M12 25.00 5 M12 57.00 35.00 7.70 21.00 2.0 3.0 0.090 SR 34-533/L/HG T-6/51 HP E90AN-D32-6-M16 32.00 6 M16 60.00 35.00 7.70 29.00 1.4 2.5 0.169 SR 34-533/L/HG T-6/51 Insert tightening torque: 62 Nxcm For adaptation see page 38 For user guide see pages 461-468 (1) Values only for HP ANKT 0702R12T-FF insert For inserts, see pages: HP ANCR 0702PNFR (380) HP ANKT 0702...-FF (381) HP ANKT/ANCT 0702..PN-R/PNTR (380) HP ANKW 070204PNTR (380) For holders, see pages: BT-ODP (FLEXFIT) (248) C -ODP (FLEXFIT) (248) CAB M-M (FLEXFIT) (245) DIN69871-ODP (249) ER-ODP (249) HSK A-ODP (FLEXFIT) (250) HSK E-ODP (FLEXFIT) (251) RE MB-ODP (246) S M (245) S M-C-H (245) S M-CF (246) 12 ISCAR |
|||||
