Концевые фрезы Iscar T290 ELN-MM-05 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры

Концевые фрезы Iscar T290 ELN-MM-05 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры

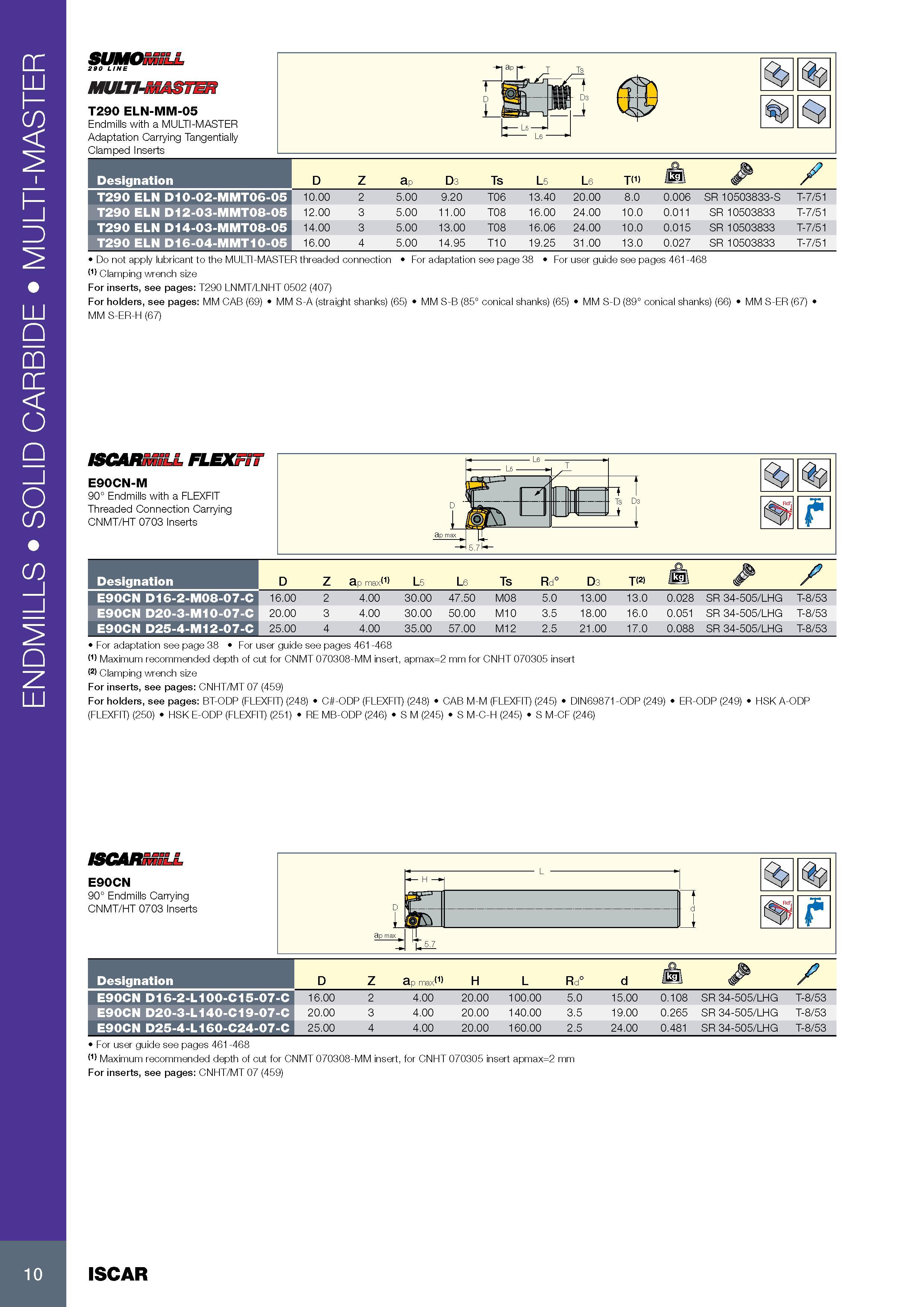

Концевые фрезы Iscar T290 ELN-MM-05 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры _ ENDMILLS SOLID CARBIDE MULTI-MASTER SUMOMiLL 290 LINE MULTI-niASTER Endmills with a MULTI-MASTER Adaptation Carrying Tangentially Clamped Inserts T- aP p- t Ts D i S3 J % Do not apply lubricant to the MULTI-MASTER threaded connection For adaptation see page 38 For user guide see pages 461-468 (1) Clamping wrench size For inserts, see pages: T290 LNMT/LNHT 0502 (407) For holders, see pages: MM CAB (69) MM S-A (straight shanks) (65) MM S-B (85° conical shanks) (65) MM S-D (89° conical shanks) (66) 1 MM S-ER-H (67) Обозначение Designation D Z ap D3 Ts L 5 L6 T(1) M & X T290 ELN D10-02-MMT06-05 10.00 2 5.00 9.20 T06 13.40 20.00 8.0 0.006 SR 10503833-S T-7/51 T290 ELN D12-03-MMT08-05 12.00 3 5.00 11.00 T08 16.00 24.00 10.0 0.011 SR 10503833 T-7/51 T290 ELN D14-03-MMT08-05 14.00 3 5.00 13.00 T08 16.06 24.00 10.0 0.015 SR 10503833 T-7/51 T290 ELN D16-04-MMT10-05 16.00 4 5.00 14.95 T10 19.25 31.00 13.0 0.027 SR 10503833 T-7/51 MM S-ER (67) ISCARSniLL FLEXFiT E90CN-M 90° Endmills with a FLEXFIT Threaded Connection Carrying CNMT/HT 0703 Inserts For adaptation see page 38 For user guide see pages 461-468 (1) Maximum recommended depth of cut for CNMT 070308-MM insert, apmax=2 mm for CNHT 070305 insert (2) Clamping wrench size For inserts, see pages: CNHT/MT 07 (459) For holders, see pages: BT-ODP (FLEXFIT) (248) C -ODP (FLEXFIT) (248) CAB M-M (FLEXFIT) (245) DIN69871-ODP (249) (FLEXFIT) (250) HSK E-ODP (FLEXFIT) (251) RE MB-ODP (246) S M (245) S M-C-H (245) S M-CF (246) Обозначение Designation D Z ap max(1) L5 L6 Ts R d° D3 T(2) /kg\ / E90CN D16-2-M08-07-C 16.00 2 4.00 30.00 47.50 M08 5.0 13.00 13.0 0.028 SR 34-505/LHG T-8/53 E90CN D20-3-M10-07-C 20.00 3 4.00 30.00 50.00 M10 3.5 18.00 16.0 0.051 SR 34-505/LHG T-8/53 E90CN D25-4-M12-07-C 25.00 4 4.00 35.00 57.00 M12 2.5 21.00 17.0 0.088 SR 34-505/LHG T-8/53 ER-ODP (249) HSK A-ODP ISCARSniLL E90CN 90° Endmills Carrying CNMT/HT 0703 Inserts For user guide see pages 461-468 (1) Maximum recommended depth of cut for CNMT 070308-MM insert, for CNHT 070305 insert apmax=2 mm For inserts, see pages: CNHT/MT 07 (459) Обозначение Designation D Z ap max(1) H L Rd° d jPl ra / E90CN D16-2-L100-C15-07-C 16.00 2 4.00 20.00 100.00 5.0 15.00 0.108 SR 34-505/LHG T-8/53 E90CN D20-3-L140-C19-07-C 20.00 3 4.00 20.00 140.00 3.5 19.00 0.265 SR 34-505/LHG T-8/53 E90CN D25-4-L160-C24-07-C 25.00 4 4.00 20.00 160.00 2.5 24.00 0.481 SR 34-505/LHG T-8/53 d 10 ISCAR
