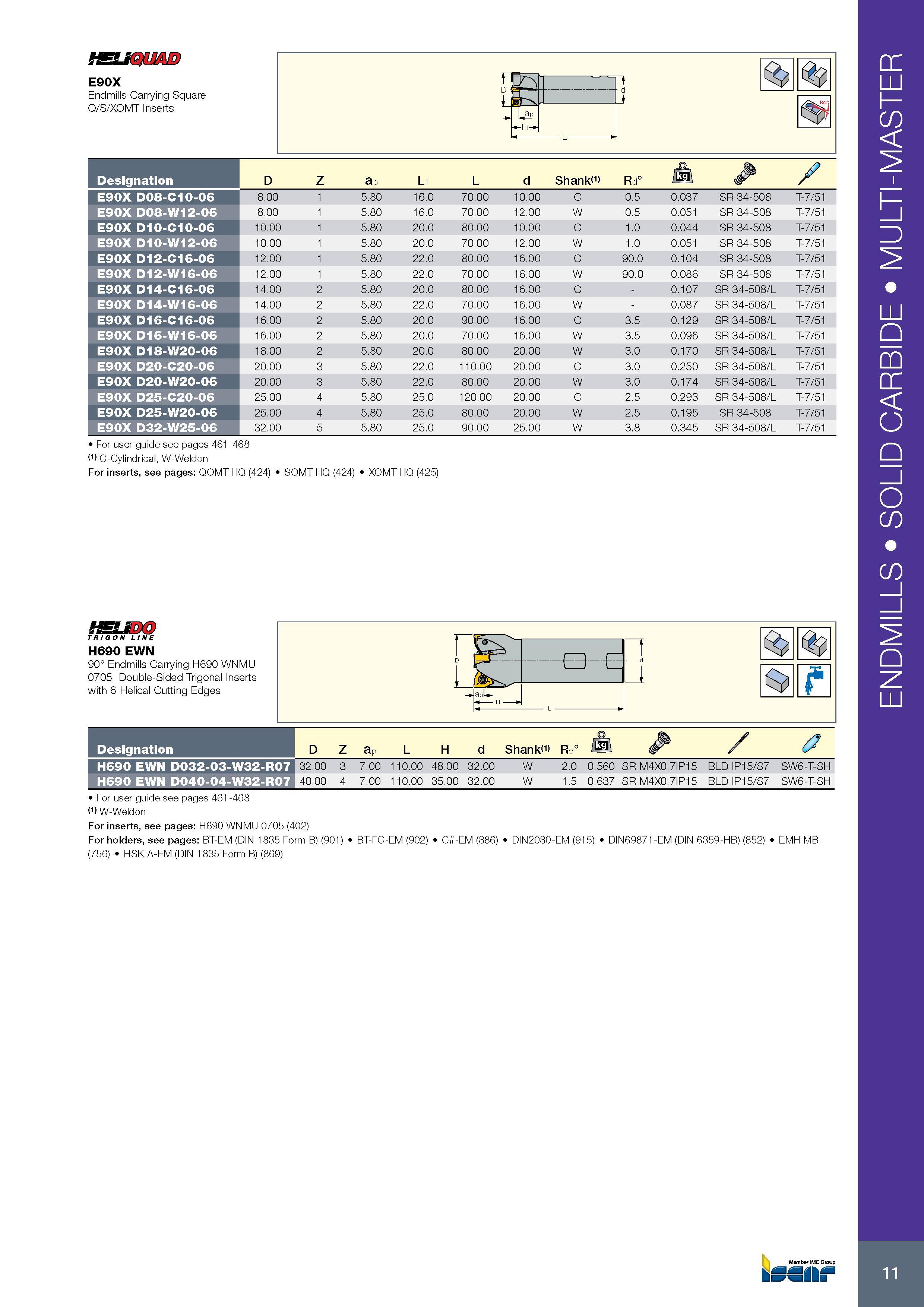

Концевые фрезы Iscar HELIQUAD E90X с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие Endmills _ Carrying Square Q/S/XOMT Inserts Обозначение Designation D Z ap L1 L d Shank Rd° jOl /kaft / E90X D08-C10-06 8.00 1 5.80 16.0 70.00 10.00 C 0.5 0.037 SR 34-508 T-7/51 E90X D08-W12-06 8.00 1 5.80 16.0 70.00 12.00 W 0.5 0.051 SR 34-508 T-7/51 E90X D10-C10-06 10.00 1 5.80 20.0 80.00 10.00 C 1.0 0.044 SR 34-508 T-7/51 E90X D10-W12-06 10.00 1 5.80 20.0 70.00 12.00 W 1.0 0.051 SR 34-508 T-7/51 E90X D12-C16-06 12.00 1 5.80 22.0 80.00 16.00 C 90.0 0.104 SR 34-508 T-7/51 E90X D12-W16-06 12.00 1 5.80 22.0 70.00 16.00 W 90.0 0.086 SR 34-508 T-7/51 E90X D14-C16-06 14.00 2 5.80 20.0 80.00 16.00 C - 0.107 SR 34-508/L T-7/51 E90X D14-W16-06 14.00 2 5.80 22.0 70.00 16.00 W - 0.087 SR 34-508/L T-7/51 E90X D16-C16-06 16.00 2 5.80 20.0 90.00 16.00 C 3.5 0.129 SR 34-508/L T-7/51 E90X D16-W16-06 16.00 2 5.80 20.0 70.00 16.00 W 3.5 0.096 SR 34-508/L T-7/51 E90X D18-W20-06 18.00 2 5.80 20.0 80.00 20.00 W 3.0 0.170 SR 34-508/L T-7/51 E90X D20-C20-06 20.00 3 5.80 22.0 110.00 20.00 C 3.0 0.250 SR 34-508/L T-7/51 E90X D20-W20-06 20.00 3 5.80 22.0 80.00 20.00 W 3.0 0.174 SR 34-508/L T-7/51 E90X D25-C20-06 25.00 4 5.80 25.0 120.00 20.00 C 2.5 0.293 SR 34-508/L T-7/51 E90X D25-W20-06 25.00 4 5.80 25.0 80.00 20.00 W 2.5 0.195 SR 34-508 T-7/51 E90X D32-W25-06 32.00 5 5.80 25.0 90.00 25.00 W 3.8 0.345 SR 34-508/L T-7/51 For user guide see pages 461-468 W Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon For inserts, see pages: QOMT-HQ (424) SOMT-HQ (424) XOMT-HQ (425) TRI aON LINE H690 EWN 90° Endmills Carrying H690 WNMU 0705 Double-Sided Trigonal Inserts with 6 Helical Cutting Edges n H t iW. L Z7 1 apL- L Обозначение Designation D Z ap L H d Shank Rd° o /ka\ / 0 H690 EWN D032-03-W32-R07 32.00 3 7.00 110.00 48.00 32.00 W 2.0 0 6 m 0. 5 .7I s 4 M R 5 BLD IP15/S7 SW6-T-SH H690 EWN D040-04-W32-R07 40.00 4 7.00 110.00 35.00 32.00 W 1.5 7 3 CQ 0. 5 .7I 8 4 M R 5 BLD IP15/S7 SW6-T-SH For user guide see pages 461-468 W W-Weldon For inserts, see pages: H690 WNMU 0705 (402) For holders, see pages: BT-EM (DIN 1835 Form B) (901) 1 (756) HSK A-EM (DIN 1835 Form B) (869) BT-FC-EM (902) C -EM (886) DIN2080-EM (915) DIN69871-EM (DIN 6359-HB) (852) EMH MB D ENDMILLS SOLID CARBIDE MULTI-MASTER
