Концевые фрезы Iscar H490 E90AX-M с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие 90° Endmills

Концевые фрезы Iscar H490 E90AX-M с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие 90° Endmills

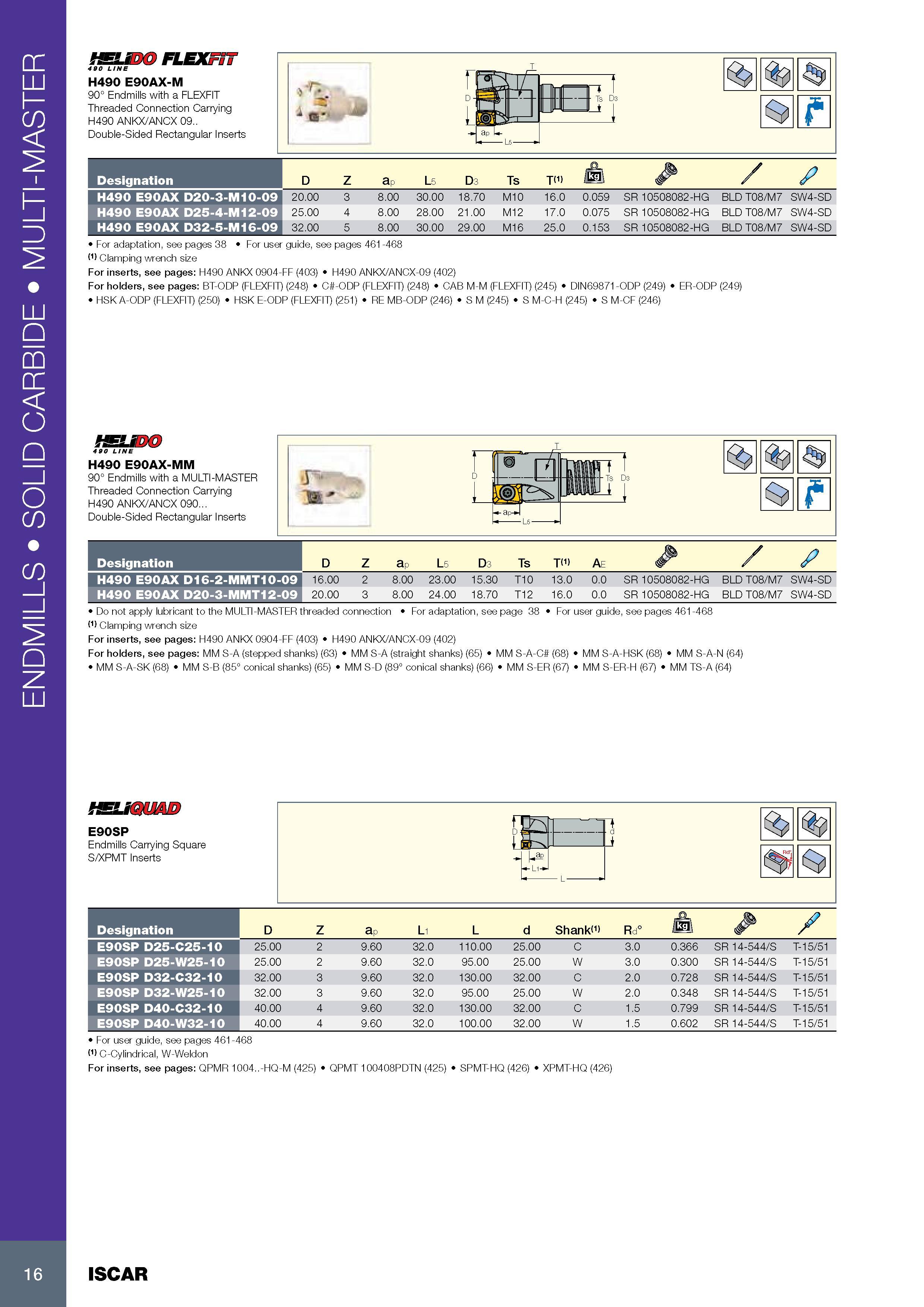

Концевые фрезы Iscar H490 E90AX-M с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие 90° Endmills _ with a FLEXFIT Threaded Connection Carrying H490 ANKX/ANCX 09.. Double-Sided Rectangular Inserts ENDMILLS SOLID CARBIDE MULTI-MASTER HELIDO FLEXFiT 490 LINE D Z ap L5 D3 Ts T<1) X 20.00 3 8.00 30.00 18.70 M10 16.0 0.059 SR 10508082-HG BLD T08/M7 SW4-SD 25.00 4 8.00 28.00 21.00 M12 17.0 0.075 SR 10508082-HG BLD T08/M7 SW4-SD 32.00 5 8.00 30.00 29.00 M16 25.0 0.153 SR 10508082-HG BLD T08/M7 SW4-SD For adaptation, see pages 38 For user guide, see pages 461-468 (1) Clamping wrench size For inserts, see pages: H490 ANKX 0904-FF (403) H490 ANKX/ANCX-09 (402) For holders, see pages: BT-ODP (FLEXFIT) (248) C -ODP (FLEXFIT) (248) CAB M-M (FLEXFIT) (245) DIN69871-ODP (249) ER-ODP (249) HSK A-ODP (FLEXFIT) (250) HSK E-ODP (FLEXFIT) (251) RE MB-ODP (246) S M (245) S M-C-H (245) S M-CF (246) Обозначение Designation H490 E90AX D20-3-M10-09 H490 E90AX D25-4-M12-09 H490 E90AX D32-5-M16-09 HEUD 490 LINE H490 E90AX-MM 90° Endmills with a MULTI-MASTER Threaded Connection Carrying H490 ANKX/ANCX 090... Double-Sided Rectangular Inserts Обозначение Designation D Z ap L5 D3 Ts T <1> Ae / H490 E90AX D16-2-MMT10-09 16.00 2 8.00 23.00 15.30 T10 13.0 0.0 SR 10508082-HG BLD T08/M7 SW4-SD H490 E90AX D20-3-MMT12-09 20.00 3 8.00 24.00 18.70 T12 16.0 0.0 SR 10508082-HG BLD T08/M7 SW4-SD Do not apply lubricant to the MULTI-MASTER threaded connection For adaptation, see page 38 For user guide, see pages 461-468 (1) Clamping wrench size For inserts, see pages: H490 ANKX 0904-FF (403) H490 ANKX/ANCX-09 (402) For holders, see pages: MM S-A (stepped shanks) (63) MM S-A (straight shanks) (65) MM S-A-C (68) MM S-A-HSK (68) MM S-A-N (64) MM S-A-SK (68) MM S-B (85° conical shanks) (65) MM S-D (89° conical shanks) (66) MM S-ER (67) MM S-ER-H (67) MM TS-A (64) HELiQUAD E90SP Endmills Carrying Square S/XPMT Inserts For user guide, see pages 461-468 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon For inserts, see pages: QPMR 1004..-HQ-M (425) QPMT 100408PDTN (425) SPMT-HQ (426) XPMT-HQ (426) Обозначение Designation D Z ap L1 L d Shanks Rd° / kgi\ / E90SP D25-C25-10 25.00 2 9.60 32.0 110.00 25.00 C 3.0 0.366 SR 14-544/S T-15/51 E90SP D25-W25-10 25.00 2 9.60 32.0 95.00 25.00 W 3.0 0.300 SR 14-544/S T-15/51 E90SP D32-C32-10 32.00 3 9.60 32.0 130.00 32.00 C 2.0 0.728 SR 14-544/S T-15/51 E90SP D32-W25-10 32.00 3 9.60 32.0 95.00 25.00 W 2.0 0.348 SR 14-544/S T-15/51 E90SP D40-C32-10 40.00 4 9.60 32.0 130.00 32.00 C 1.5 0.799 SR 14-544/S T-15/51 E90SP D40-W32-10 40.00 4 9.60 32.0 100.00 32.00 W 1.5 0.602 SR 14-544/S T-15/51 i 16 ISCAR
