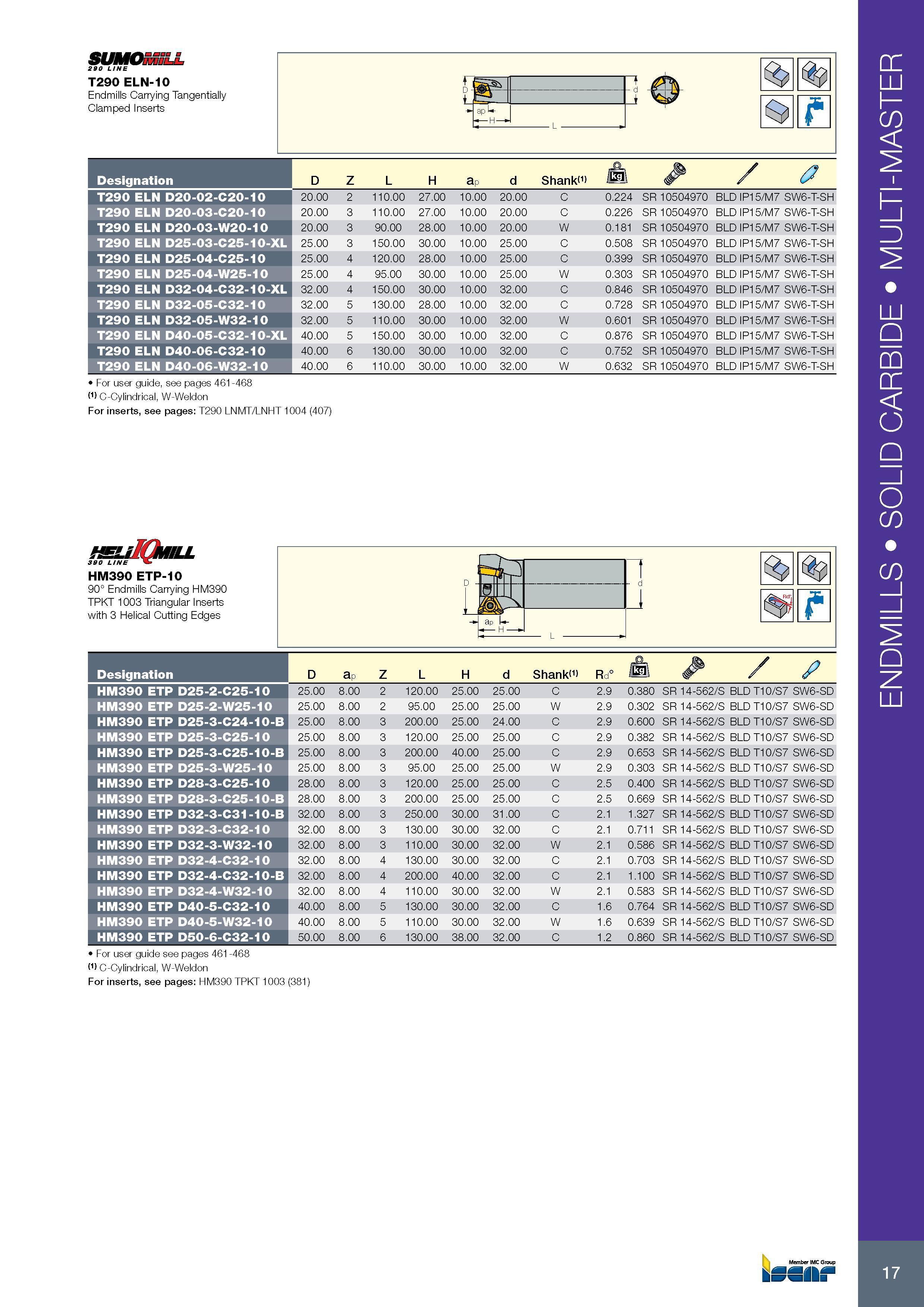

Концевые фрезы Iscar T290 ELN-10 с режущими сменными твердосплавными пластинами Изображение Обозначение Основные размеры Комплектующие Endmills _ Carrying Tangentially Clamped Inserts Обозначение Designation D Z L H ap d Shank o /k l\ / a T290 ELN D20-02-C20-10 20.00 2 110.00 27.00 10.00 20.00 C 0.224 SR 10504970 BLD IP15/M7 SW6-T-SH T290 ELN D20-03-C20-10 20.00 3 110.00 27.00 10.00 20.00 C 0.226 SR 10504970 BLD IP15/M7 SW6-T-SH T290 ELN D20-03-W20-10 20.00 3 90.00 28.00 10.00 20.00 W 0.181 SR 10504970 BLD IP15/M7 SW6-T-SH T290 ELN D25-03-C25-10-XL 25.00 3 150.00 30.00 10.00 25.00 C 0.508 SR 10504970 BLD IP15/M7 SW6-T-SH T290 ELN D25-04-C25-10 25.00 4 120.00 28.00 10.00 25.00 C 0.399 SR 10504970 BLD IP15/M7 SW6-T-SH T290 ELN D25-04-W25-10 25.00 4 95.00 30.00 10.00 25.00 W 0.303 SR 10504970 BLD IP15/M7 SW6-T-SH T290 ELN D32-04-C32-10-XL 32.00 4 150.00 30.00 10.00 32.00 C 0.846 SR 10504970 BLD IP15/M7 SW6-T-SH T290 ELN D32-05-C32-10 32.00 5 130.00 28.00 10.00 32.00 C 0.728 SR 10504970 BLD IP15/M7 SW6-T-SH T290 ELN D32-05-W32-10 32.00 5 110.00 30.00 10.00 32.00 W 0.601 SR 10504970 BLD IP15/M7 SW6-T-SH T290 ELN D40-05-C32-10-XL 40.00 5 150.00 30.00 10.00 32.00 C 0.876 SR 10504970 BLD IP15/M7 SW6-T-SH T290 ELN D40-06-C32-10 40.00 6 130.00 30.00 10.00 32.00 C 0.752 SR 10504970 BLD IP15/M7 SW6-T-SH T290 ELN D40-06-W32-10 40.00 6 110.00 30.00 10.00 32.00 W 0.632 SR 10504970 BLD IP15/M7 SW6-T-SH For user guide, see pages 461-468 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon For inserts, see pages: T290 LNMT/LNHT 1004 (407) 390 LINE HM390 ETP-10 90° Endmills Carrying HM390 TPKT 1003 Triangular Inserts with 3 Helical Cutting Edges Обозначение Designation D ap Z L H d Shank Rd° Ml / HM390 ETP D25-2-C25-10 25.00 8.00 2 120.00 25.00 25.00 C 2.9 0.380 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D25-2-W25-10 25.00 8.00 2 95.00 25.00 25.00 W 2.9 0.302 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D25-3-C24-10-B 25.00 8.00 3 200.00 25.00 24.00 C 2.9 0.600 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D25-3-C25-10 25.00 8.00 3 120.00 25.00 25.00 C 2.9 0.382 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D25-3-C25-10-B 25.00 8.00 3 200.00 40.00 25.00 C 2.9 0.653 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D25-3-W25-10 25.00 8.00 3 95.00 25.00 25.00 W 2.9 0.303 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D28-3-C25-10 28.00 8.00 3 120.00 25.00 25.00 C 2.5 0.400 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D28-3-C25-10-B 28.00 8.00 3 200.00 25.00 25.00 C 2.5 0.669 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D32-3-C31-10-B 32.00 8.00 3 250.00 30.00 31.00 C 2.1 1.327 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D32-3-C32-10 32.00 8.00 3 130.00 30.00 32.00 C 2.1 0.711 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D32-3-W32-10 32.00 8.00 3 110.00 30.00 32.00 W 2.1 0.586 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D32-4-C32-10 32.00 8.00 4 130.00 30.00 32.00 C 2.1 0.703 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D32-4-C32-10-B 32.00 8.00 4 200.00 40.00 32.00 C 2.1 1.100 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D32-4-W32-10 32.00 8.00 4 110.00 30.00 32.00 W 2.1 0.583 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D40-5-C32-10 40.00 8.00 5 130.00 30.00 32.00 C 1.6 0.764 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D40-5-W32-10 40.00 8.00 5 110.00 30.00 32.00 W 1.6 0.639 SR 14-562/S BLD T10/S7 SW6-SD HM390 ETP D50-6-C32-10 50.00 8.00 6 130.00 38.00 32.00 C 1.2 0.860 SR 14-562/S BLD T10/S7 SW6-SD For user guide see pages 461-468 (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon For inserts, see pages: HM390 TPKT 1003 (381) d L ENDMILLS SOLID CARBIDE MULTI-MASTER
