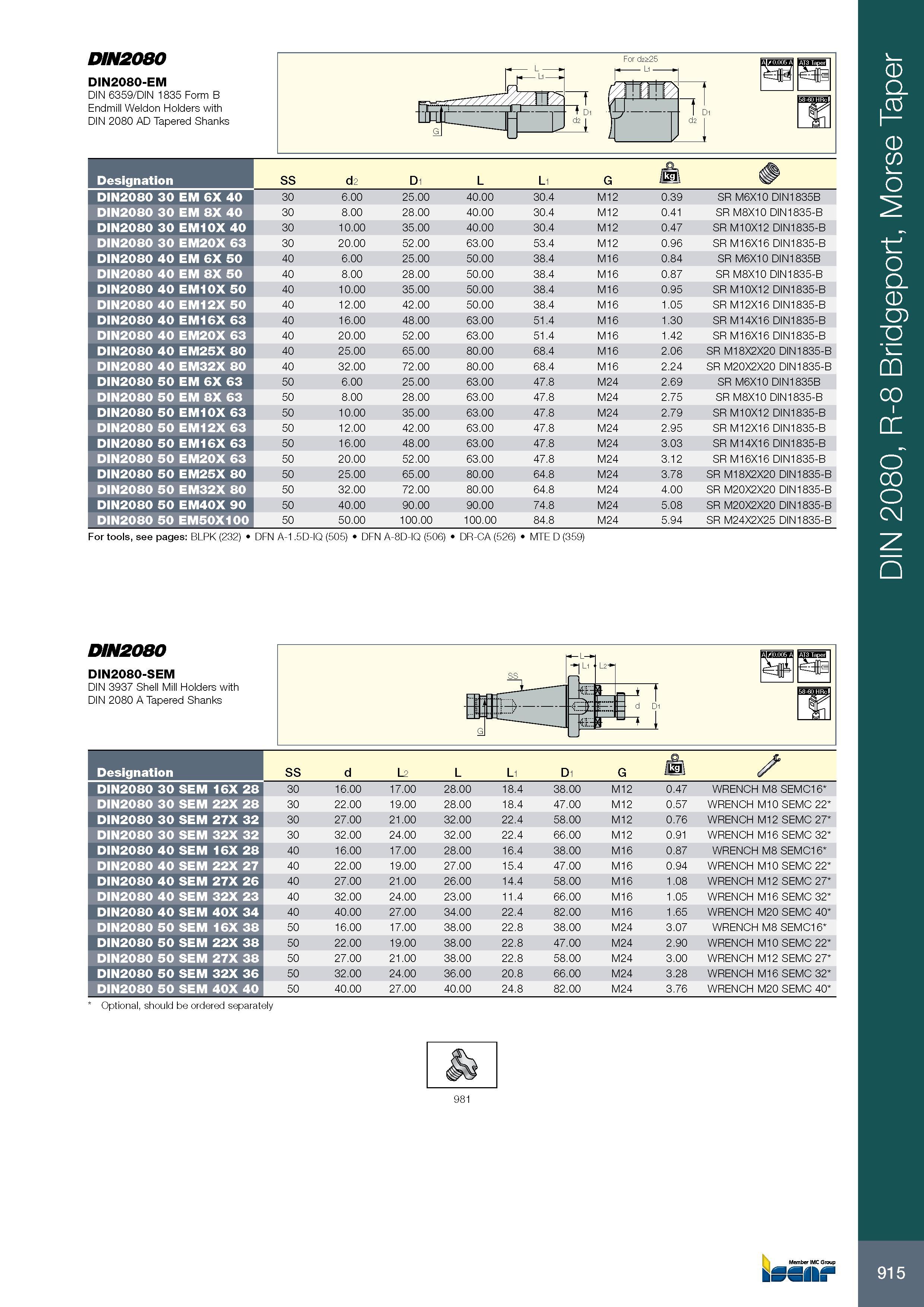

915 DIN2080 DIN2080-EM DIN 6359/DIN 1835 Form B Endmill Weldon Holders with DIN 2080 AD Tapered Shanks Обозначение Designation SS d2 D1 L L1 G jOl DIN2080 30 EM 6X 40 30 6.00 25.00 40.00 30.4 M12 0.39 SR M6X10 DIN1835B DIN2080 30 EM 8X 40 30 8.00 28.00 40.00 30.4 M12 0.41 SR M8X10 DIN1835-B DIN2080 30 EM10X 40 30 10.00 35.00 40.00 30.4 M12 0.47 SR M10X12 DIN1835-B DIN2080 30 EM20X 63 30 20.00 52.00 63.00 53.4 M12 0.96 SR M16X16 DIN1835-B DIN2080 40 EM 6X 50 40 6.00 25.00 50.00 38.4 M16 0.84 SR M6X10 DIN1835B DIN2080 40 EM 8X 50 40 8.00 28.00 50.00 38.4 M16 0.87 SR M8X10 DIN1835-B DIN2080 40 EM10X 50 40 10.00 35.00 50.00 38.4 M16 0.95 SR M10X12 DIN1835-B DIN2080 40 EM12X 50 40 12.00 42.00 50.00 38.4 M16 1.05 SR M12X16 DIN1835-B DIN2080 40 EM16X 63 40 16.00 48.00 63.00 51.4 M16 1.30 SR M14X16 DIN1835-B DIN2080 40 EM20X 63 40 20.00 52.00 63.00 51.4 M16 1.42 SR M16X16 DIN1835-B DIN2080 40 EM25X 80 40 25.00 65.00 80.00 68.4 M16 2.06 SR M18X2X20 DIN1835-B DIN2080 40 EM32X 80 40 32.00 72.00 80.00 68.4 M16 2.24 SR M20X2X20 DIN1835-B DIN2080 50 EM 6X 63 50 6.00 25.00 63.00 47.8 M24 2.69 SR M6X10 DIN1835B DIN2080 50 EM 8X 63 50 8.00 28.00 63.00 47.8 M24 2.75 SR M8X10 DIN1835-B DIN2080 50 EM10X 63 50 10.00 35.00 63.00 47.8 M24 2.79 SR M10X12 DIN1835-B DIN2080 50 EM12X 63 50 12.00 42.00 63.00 47.8 M24 2.95 SR M12X16 DIN1835-B DIN2080 50 EM16X 63 50 16.00 48.00 63.00 47.8 M24 3.03 SR M14X16 DIN1835-B DIN2080 50 EM20X 63 50 20.00 52.00 63.00 47.8 M24 3.12 SR M16X16 DIN1835-B DIN2080 50 EM25X 80 50 25.00 65.00 80.00 64.8 M24 3.78 SR M18X2X20 DIN1835-B DIN2080 50 EM32X 80 50 32.00 72.00 80.00 64.8 M24 4.00 SR M20X2X20 DIN1835-B DIN2080 50 EM40X 90 50 40.00 90.00 90.00 74.8 M24 5.08 SR M20X2X20 DIN1835-B DIN2080 50 EM50X100 50 50.00 100.00 100.00 84.8 M24 5.94 SR M24X2X25 DIN1835-B For tools, see pages: BLPK (232) DFN A-1.5D-IQ (505) DFN A-8D-IQ (506) DR-CA (526) MTE D (359) DIN2080 DIN2080-SEM DIN 3937 Shell Mill Holders with DIN 2080 A Tapered Shanks Обозначение Designation SS d L2 L L1 D1 G O / DIN2080 30 SEM 16X 28 30 16.00 17.00 28.00 18.4 38.00 M12 0.47 WRENCH M8 SEMC16 DIN2080 30 SEM 22X 28 30 22.00 19.00 28.00 18.4 47.00 M12 0.57 WRENCH M10 SEMC 22 DIN2080 30 SEM 27X 32 30 27.00 21.00 32.00 22.4 58.00 M12 0.76 WRENCH M12 SEMC 27 DIN2080 30 SEM 32X 32 30 32.00 24.00 32.00 22.4 66.00 M12 0.91 WRENCH M16 SEMC 32 DIN2080 40 SEM 16X 28 40 16.00 17.00 28.00 16.4 38.00 M16 0.87 WRENCH M8 SEMC16 DIN2080 40 SEM 22X 27 40 22.00 19.00 27.00 15.4 47.00 M16 0.94 WRENCH M10 SEMC 22 DIN2080 40 SEM 27X 26 40 27.00 21.00 26.00 14.4 58.00 M16 1.08 WRENCH M12 SEMC 27 DIN2080 40 SEM 32X 23 40 32.00 24.00 23.00 11.4 66.00 M16 1.05 WRENCH M16 SEMC 32 DIN2080 40 SEM 40X 34 40 40.00 27.00 34.00 22.4 82.00 M16 1.65 WRENCH M20 SEMC 40 DIN2080 50 SEM 16X 38 50 16.00 17.00 38.00 22.8 38.00 M24 3.07 WRENCH M8 SEMC16 DIN2080 50 SEM 22X 38 50 22.00 19.00 38.00 22.8 47.00 M24 2.90 WRENCH M10 SEMC 22 DIN2080 50 SEM 27X 38 50 27.00 21.00 38.00 22.8 58.00 M24 3.00 WRENCH M12 SEMC 27 DIN2080 50 SEM 32X 36 50 32.00 24.00 36.00 20.8 66.00 M24 3.28 WRENCH M16 SEMC 32 DIN2080 50 SEM 40X 40 50 40.00 27.00 40.00 24.8 82.00 M24 3.76 WRENCH M20 SEMC 40 Optional, should be ordered separately DIN 2080, R-8 Bridgeport, Morse Taper
