905 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.901

Каталог ISCAR 2017 Ротационный инструмент Стр. 901 0905 ENG Lab2u

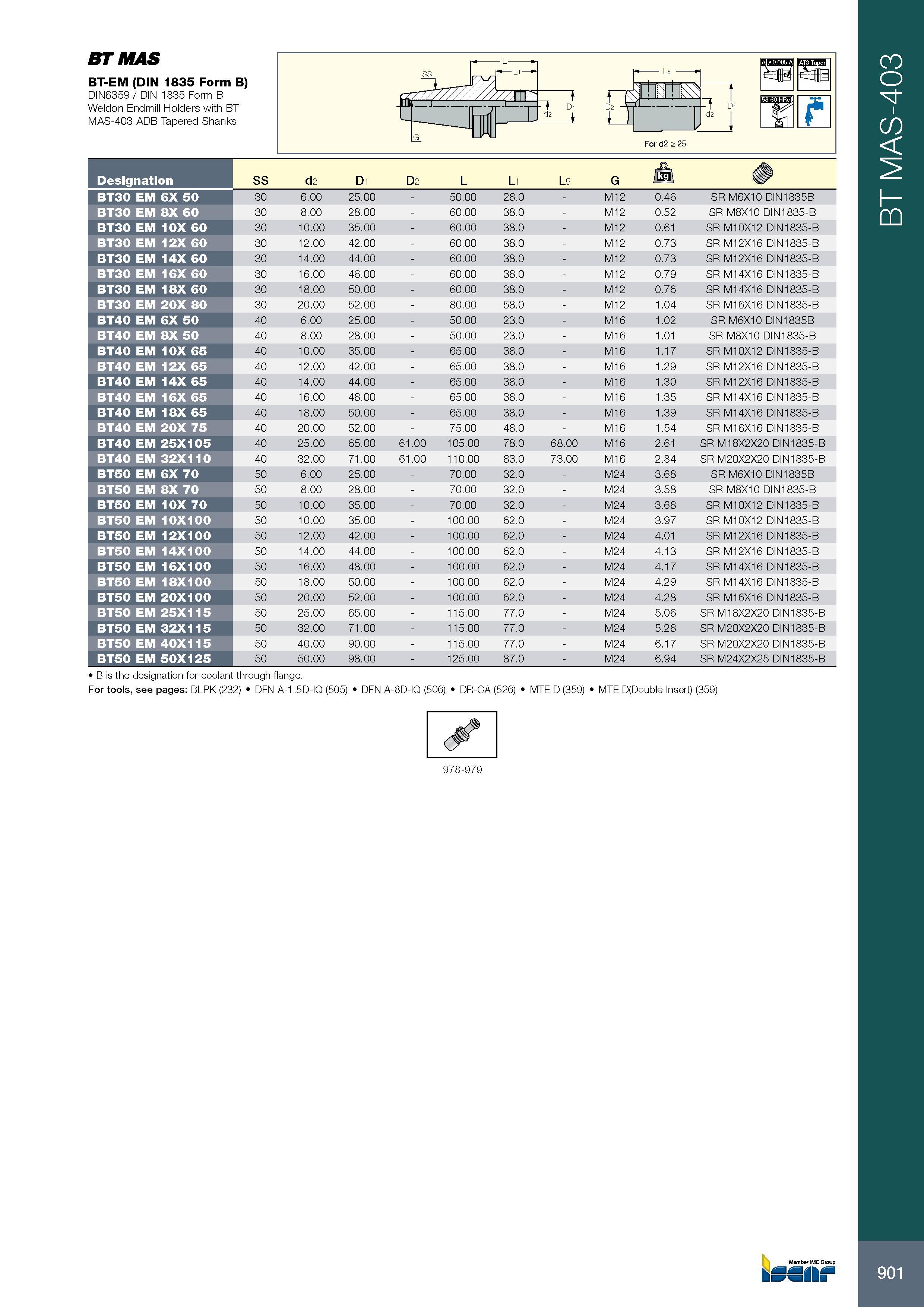

901 BT MAS BT-EM (DIN 1835 Form B) DIN6359 / DIN 1835 Form B Weldon Endmill Holders with BT MAS-403 ADB Tapered Shanks Обозначение Designation SS d2 D1 D2 L L1 L5 G jOl /kaft BT30 EM 6X 50 30 6.00 25.00 - 50.00 28.0 - M12 0.46 SR M6X10 DIN1835B BT30 EM 8X 60 30 8.00 28.00 - 60.00 38.0 - M12 0.52 SR M8X10 DIN1835-B BT30 EM 10X 60 30 10.00 35.00 - 60.00 38.0 - M12 0.61 SR M10X12 DIN1835-B BT30 EM 12X 60 30 12.00 42.00 - 60.00 38.0 - M12 0.73 SR M12X16 DIN1835-B BT30 EM 14X 60 30 14.00 44.00 - 60.00 38.0 - M12 0.73 SR M12X16 DIN1835-B BT30 EM 16X 60 30 16.00 46.00 - 60.00 38.0 - M12 0.79 SR M14X16 DIN1835-B BT30 EM 18X 60 30 18.00 50.00 - 60.00 38.0 - M12 0.76 SR M14X16 DIN1835-B BT30 EM 20X 80 30 20.00 52.00 - 80.00 58.0 - M12 1.04 SR M16X16 DIN1835-B BT40 EM 6X 50 40 6.00 25.00 - 50.00 23.0 - M16 1.02 SR M6X10 DIN1835B BT40 EM 8X 50 40 8.00 28.00 - 50.00 23.0 - M16 1.01 SR M8X10 DIN1835-B BT40 EM 10X 65 40 10.00 35.00 - 65.00 38.0 - M16 1.17 SR M10X12 DIN1835-B BT40 EM 12X 65 40 12.00 42.00 - 65.00 38.0 - M16 1.29 SR M12X16 DIN1835-B BT40 EM 14X 65 40 14.00 44.00 - 65.00 38.0 - M16 1.30 SR M12X16 DIN1835-B BT40 EM 16X 65 40 16.00 48.00 - 65.00 38.0 - M16 1.35 SR M14X16 DIN1835-B BT40 EM 18X 65 40 18.00 50.00 - 65.00 38.0 - M16 1.39 SR M14X16 DIN1835-B BT40 EM 20X 75 40 20.00 52.00 - 75.00 48.0 - M16 1.54 SR M16X16 DIN1835-B BT40 EM 25X105 40 25.00 65.00 61.00 105.00 78.0 68.00 M16 2.61 SR M18X2X20 DIN1835-B BT40 EM 32X110 40 32.00 71.00 61.00 110.00 83.0 73.00 M16 2.84 SR M20X2X20 DIN1835-B BT50 EM 6X 70 50 6.00 25.00 - 70.00 32.0 - M24 3.68 SR M6X10 DIN1835B BT50 EM 8X 70 50 8.00 28.00 - 70.00 32.0 - M24 3.58 SR M8X10 DIN1835-B BT50 EM 10X 70 50 10.00 35.00 - 70.00 32.0 - M24 3.68 SR M10X12 DIN1835-B BT50 EM 10X100 50 10.00 35.00 - 100.00 62.0 - M24 3.97 SR M10X12 DIN1835-B BT50 EM 12X100 50 12.00 42.00 - 100.00 62.0 - M24 4.01 SR M12X16 DIN1835-B BT50 EM 14X100 50 14.00 44.00 - 100.00 62.0 - M24 4.13 SR M12X16 DIN1835-B BT50 EM 16X100 50 16.00 48.00 - 100.00 62.0 - M24 4.17 SR M14X16 DIN1835-B BT50 EM 18X100 50 18.00 50.00 - 100.00 62.0 - M24 4.29 SR M14X16 DIN1835-B BT50 EM 20X100 50 20.00 52.00 - 100.00 62.0 - M24 4.28 SR M16X16 DIN1835-B BT50 EM 25X115 50 25.00 65.00 - 115.00 77.0 - M24 5.06 SR M18X2X20 DIN1835-B BT50 EM 32X115 50 32.00 71.00 - 115.00 77.0 - M24 5.28 SR M20X2X20 DIN1835-B BT50 EM 40X115 50 40.00 90.00 - 115.00 77.0 - M24 6.17 SR M20X2X20 DIN1835-B BT50 EM 50X125 50 50.00 98.00 - 125.00 87.0 - M24 6.94 SR M24X2X25 DIN1835-B B is the designation for coolant through flange. For tools, see pages: BLPK (232) DFN A-1.5D-IQ (505) DFN A-8D-IQ (506) DR-CA (526) MTE D (359) MTE D(Double Insert) (359) 978-979 BT MAS-403
