395 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.391

Каталог ISCAR 2017 Ротационный инструмент Стр. 391 0395 ENG Lab2u

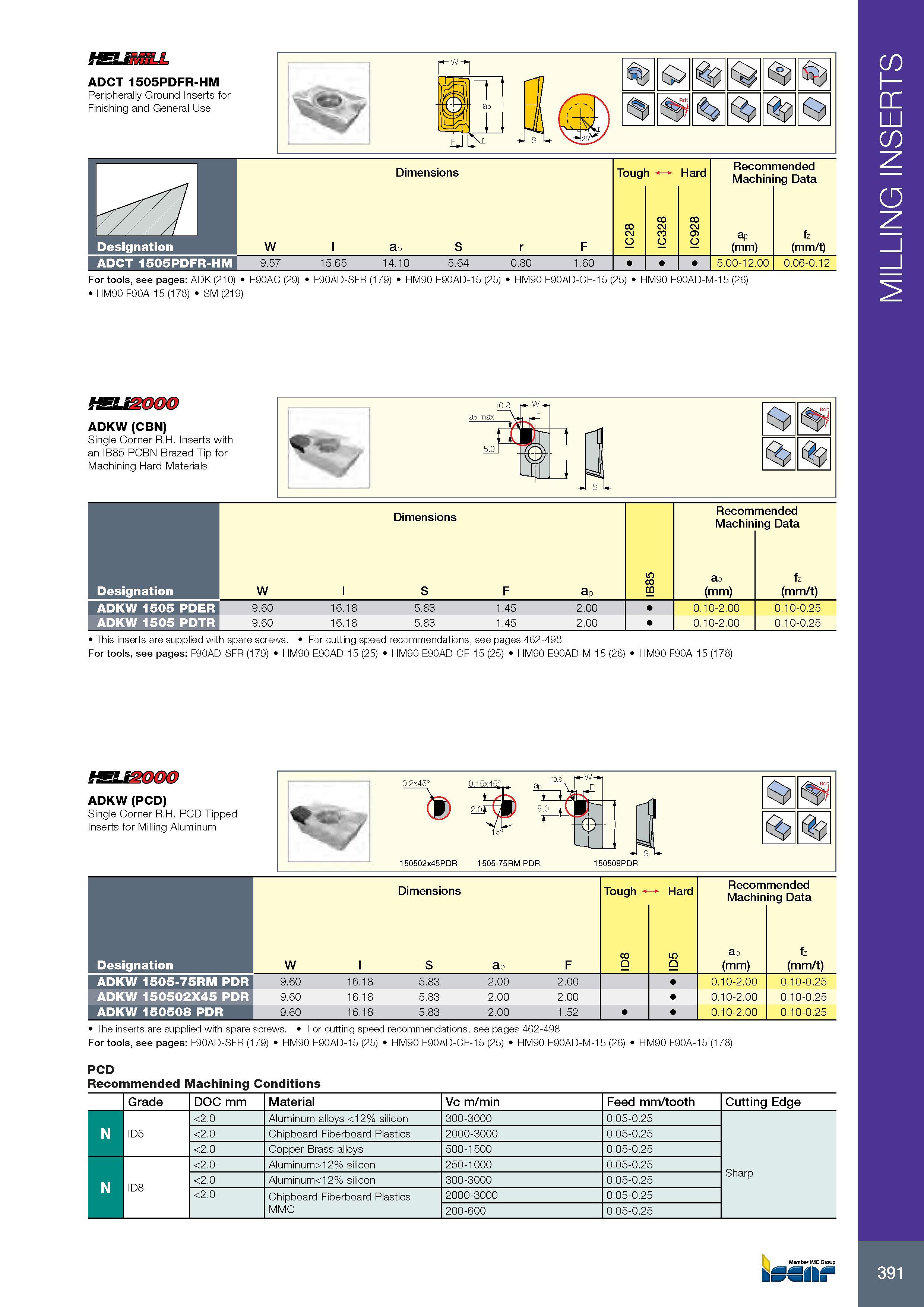

MILLING INSERTS ADCT 1505PDFR-HM Peripherally Ground Inserts for Finishing and General Use Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data W l ap S r F IC28 IC328 IC928 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) 9.57 15.65 14.10 5.64 0.80 1.60 1 1 i 5.00-12.00 0.06-0.12 Обозначение Designation ADCT 1505PDFR-HM For tools, see pages: ADK (210) E90AC (29) F90AD-SFR (179) HM90 E90AD-15 (25) HM90 E90AD-CF-15 (25) HM90 E90AD-M-15 (26) HM90 F90A-15 (178) SM (219) ADKW (CBN) Single Corner R.H. Inserts with an IB85 PCBN Brazed Tip for Machining Hard Materials Размеры в мм Dimensions Режимы резания при металлообработке Recommended Machining Data Обозначение Designation W l S F ap IB85 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) ADKW 1505 PDER 9.60 16.18 5.83 1.45 2.00 0.10-2.00 0.10-0.25 ADKW 1505 PDTR 9.60 16.18 5.83 1.45 2.00 0.10-2.00 0.10-0.25 This inserts are supplied with spare screws. Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 For tools, see pages: F90AD-SFR (179) HM90 E90AD-15 (25) HM90 E90AD-CF-15 (25) HM90 E90AD-M-15 (26) HM90 F90A-15 (178) i&USOOO ADKW (PCD) Single Corner R.H. PCD Tipped Inserts for Milling Aluminum Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data Обозначение Designation W l S ap F ID8 ID5 p m) e. Подача на зуб fz (mm/t) ADKW 1505-75RM PDR 9.60 16.18 5.83 2.00 2.00 0.10-2.00 0.10-0.25 ADKW 150502X45 PDR 9.60 16.18 5.83 2.00 2.00 0.10-2.00 0.10-0.25 ADKW 150508 PDR 9.60 16.18 5.83 2.00 1.52 0.10-2.00 0.10-0.25 The inserts are supplied with spare screws. Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 For tools, see pages: F90AD-SFR (179) HM90 E90AD-15 (25) HM90 E90AD-CF-15 (25) HM90 E90AD-M-15 (26) HM90 F90A-15 (178) PCD Recommended Machining Conditions Grade DOC mm Material Vc m/min Feed mm/tooth Cutting Edge ID5 <2.0 Aluminum alloys <12% silicon 300-3000 0.05-0.25 Sharp <2.0 Chipboard Fiberboard Plastics 2000-3000 0.05-0.25 <2.0 Copper Brass alloys 500-1500 0.05-0.25 ID8 <2.0 Aluminum>12% silicon 250-1000 0.05-0.25 <2.0 Aluminum<12% silicon 300-3000 0.05-0.25 <2.0 Chipboard Fiberboard Plastics MMC 2000-3000 0.05-0.25 200-600 0.05-0.25 Member IMC Group kSSII t 391 MILLING INSERTS
