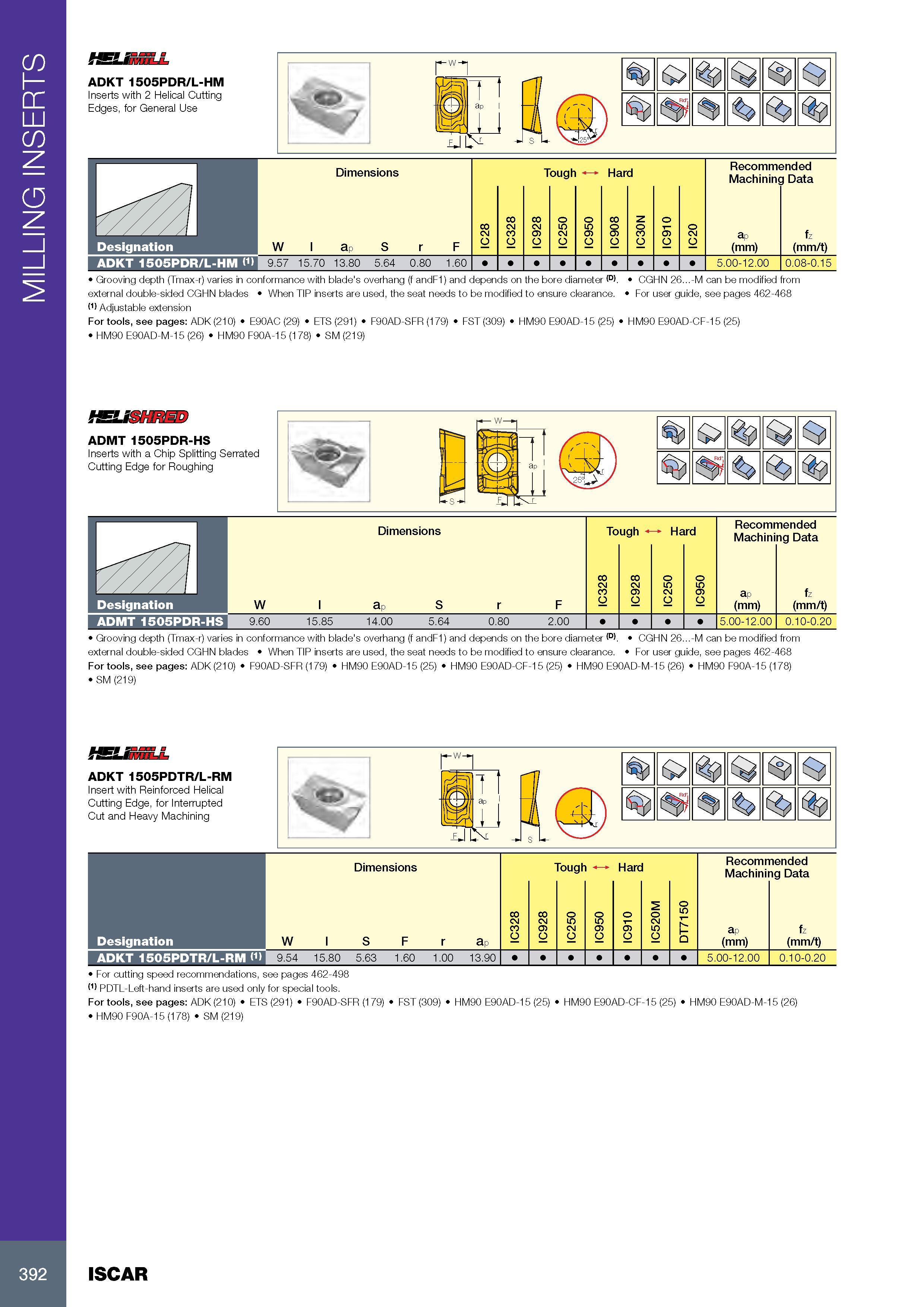

MILLING INSERTS ADKT 1505PDR/L-HM Inserts with 2 Helical Cutting Edges, for General Use -W- 0 1 1 ap 1 fj V Обозначение Designation ADKT 1505PDR/L-HM <1> Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data W l ap S r F IC28 IC328 IC928 IC250 IC950 IC908 IC30N IC910 IC20 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) 9.57 15.70 13.80 5.64 0.80 1.60 5.00-12.00 0.08-0.15 Grooving depth (Tmax-r) varies in conformance with blade's overhang (f andFI) and depends on the bore diameter (D). CGHN 26...-M can be modified from external double-sided CGHN blades When TIP inserts are used, the seat needs to be modified to ensure clearance. For user guide, see pages 462-468 (1) Adjustable extension For tools, see pages: ADK (210) E90AC (29) ETS (291) F90AD-SFR (179) FST (309) HM90 E90AD-15 (25) HM90 E90AD-CF-15 (25) HM90 E90AD-M-15 (26) HM90 F90A-15 (178) SM (219) Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data W l ap S r F IC328 IC928 IC250 IC950 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) 9.60 15.85 14.00 5.64 0.80 2.00 5.00-12.00 0.10-0.20 Обозначение Designation ADMT 1505PDR-HS Grooving depth (Tmax-r) varies in conformance with blade's overhang (f andF1) and depends on the bore diameter (D). CGHN 26...-M can be modified from external double-sided CGHN blades When TIP inserts are used, the seat needs to be modified to ensure clearance. For user guide, see pages 462-468 For tools, see pages: ADK (210) F90AD-SFR (179) HM90 E90AD-15 (25) HM90 E90AD-CF-15 (25) HM90 E90AD-M-15 (26) HM90 F90A-15 (178) SM (219) ADKT 1505PDTR/L-RM Insert with Reinforced Helical Cutting Edge, for Interrupted Cut and Heavy Machining Обозначение Designation ADKT 1505PDTR/L-RM l1' Размеры в мм Dimensions Tough Hard Режимы резания при металлообработке Recommended Machining Data W l S F r ap IC328 IC928 IC250 IC950 IC910 IC520M DT7150 Глубина резания в мм ap (mm) Подача на зуб fz (mm/t) 9.54 15.80 5.63 1.60 1.00 13.90 LD 5.00-12.00 0.10-0.20 Рекомендации по выбору скорости резания при обработке на станке см. For cutting speed recommendations, see pages 462-498 (1) PDTL-Left-hand inserts are used only for special tools. For tools, see pages: ADK (210) ETS (291) F90AD-SFR (179) HM90 F90A-15 (178) SM (219) FST (309) HM90 E90AD-15 (25) HM90 E90AD-CF-15 (25) HM90 E90AD-M-15 (26) 392 ISCAR
