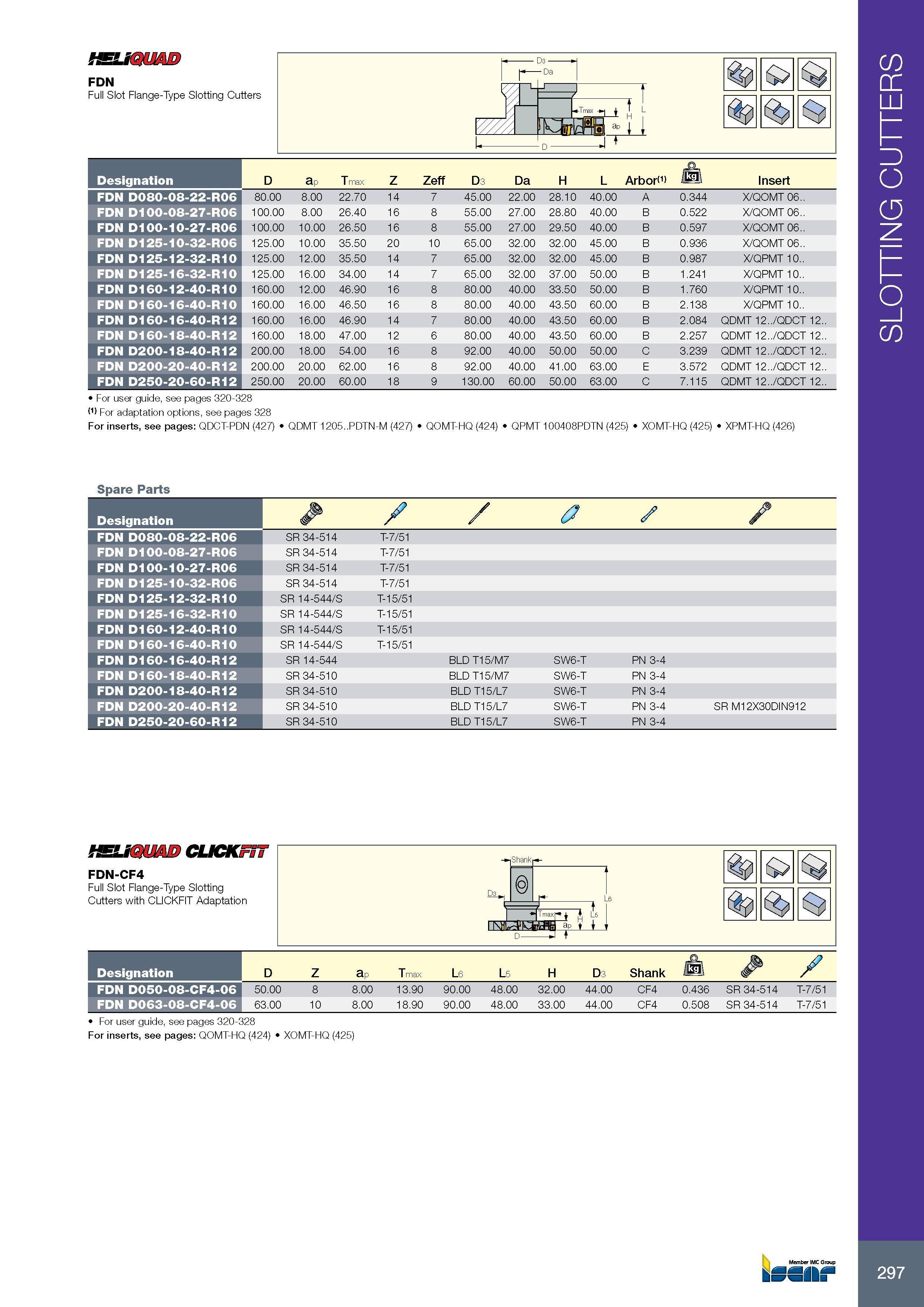

301 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.297

Каталог ISCAR 2017 Ротационный инструмент Стр. 297 0301 ENG Lab2u

FDN Full Slot Flange-Type Slotting Cutters L J t 1 1 Tmex 1 L ap i 1 U D j ’ Обозначение Designation D ap Tmax Z Zeff D3 Da H L Arbor<1> Insert FDN D080-08-22-R06 80.00 8.00 22.70 14 7 45.00 22.00 28.10 40.00 A 0.344 X/QOMT 06.. FDN D100-08-27-R06 100.00 8.00 26.40 16 8 55.00 27.00 28.80 40.00 B 0.522 X/QOMT 06.. FDN D100-10-27-R06 100.00 10.00 26.50 16 8 55.00 27.00 29.50 40.00 B 0.597 X/QOMT 06.. FDN D125-10-32-R06 125.00 10.00 35.50 20 10 65.00 32.00 32.00 45.00 B 0.936 X/QOMT 06.. FDN D125-12-32-R10 125.00 12.00 35.50 14 7 65.00 32.00 32.00 45.00 B 0.987 X/QPMT 10.. FDN D125-16-32-R10 125.00 16.00 34.00 14 7 65.00 32.00 37.00 50.00 B 1.241 X/QPMT 10.. FDN D160-12-40-R10 160.00 12.00 46.90 16 8 80.00 40.00 33.50 50.00 B 1.760 X/QPMT 10.. FDN D160-16-40-R10 160.00 16.00 46.50 16 8 80.00 40.00 43.50 60.00 B 2.138 X/QPMT 10.. FDN D160-16-40-R12 160.00 16.00 46.90 14 7 80.00 40.00 43.50 60.00 B 2.084 QDMT 12../QDCT 12.. FDN D160-18-40-R12 160.00 18.00 47.00 12 6 80.00 40.00 43.50 60.00 B 2.257 QDMT 12../QDCT 12.. FDN D200-18-40-R12 200.00 18.00 54.00 16 8 92.00 40.00 50.00 50.00 C 3.239 QDMT 12../QDCT 12.. FDN D200-20-40-R12 200.00 20.00 62.00 16 8 92.00 40.00 41.00 63.00 E 3.572 QDMT 12../QDCT 12.. FDN D250-20-60-R12 250.00 20.00 60.00 18 9 130.00 60.00 50.00 63.00 C 7.115 QDMT 12../QDCT 12.. For user guide, see pages 320-328 I1) For adaptation options, see pages 328 For inserts, see pages: QDCT-PDN (427) QDMT 1205..PDTN-M (427) QOMT-HQ (424) QPMT 100408PDTN (425) XOMT-HQ (425) XPMT-HQ (426) Spare Parts Обозначение Designation & a
