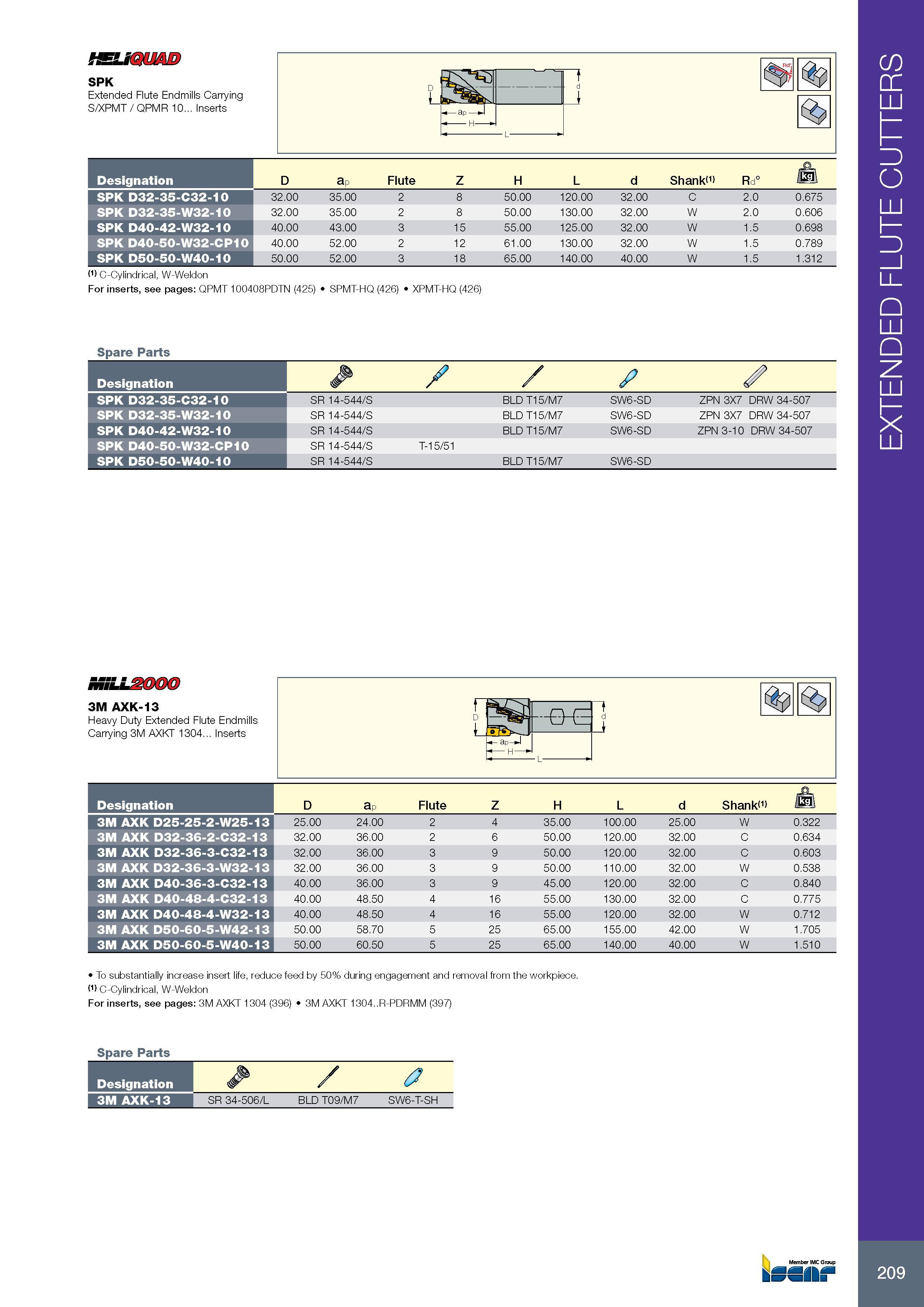

Фрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие HELI

Фрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие HELIQUAD SPK Extended Flute Endmills Carrying S/XPMT / QPMR 10... Inserts Обозначение Designation D ap Flute Z H L d Shank<1> Rd° / k i\ SPK D32-35-C32-10 32.00 35.00 2 8 50.00 120.00 32.00 C 2.0 0.675 SPK D32-35-W32-10 32.00 35.00 2 8 50.00 130.00 32.00 W 2.0 0.606 SPK D40-42-W32-10 40.00 43.00 3 15 55.00 125.00 32.00 W 1.5 0.698 SPK D40-50-W32-CP10 40.00 52.00 2 12 61.00 130.00 32.00 W 1.5 0.789 SPK D50-50-W40-10 50.00 52.00 3 18 65.00 140.00 40.00 W 1.5 1.312 Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon For inserts, see pages: QPMT 100408PDTN (425) SPMT-HQ (426) XPMT-HQ (426) Spare Parts Обозначение Designation SPK D32-35-C32-10 SR 14-544/S BLD T15/M7 SW6-SD ZPN 3X7 DRW 34-507 SPK D32-35-W32-10 SR 14-544/S BLD T15/M7 SW6-SD ZPN 3X7 DRW 34-507 SPK D40-42-W32-10 SR 14-544/S BLD T15/M7 SW6-SD ZPN 3-10 DRW 34-507 SPK D40-50-W32-CP10 SR 14-544/S T-15/51 SPK D50-50-W40-10 SR 14-544/S BLD T15/M7 SW6-SD SHLL2000 3M AXK-13 Heavy Duty Extended Flute Endmills Carrying 3M AXKT 1304... Inserts Обозначение Designation D ap Flute Z H L d Shank<1> jPl 3M AXK D25-25-2-W25-13 25.00 24.00 2 4 35.00 100.00 25.00 W 0.322 3M AXK D32-36-2-C32-13 32.00 36.00 2 6 50.00 120.00 32.00 C 0.634 3M AXK D32-36-3-C32-13 32.00 36.00 3 9 50.00 120.00 32.00 C 0.603 3M AXK D32-36-3-W32-13 32.00 36.00 3 9 50.00 110.00 32.00 W 0.538 3M AXK D40-36-3-C32-13 40.00 36.00 3 9 45.00 120.00 32.00 C 0.840 3M AXK D40-48-4-C32-13 40.00 48.50 4 16 55.00 130.00 32.00 C 0.775 3M AXK D40-48-4-W32-13 40.00 48.50 4 16 55.00 120.00 32.00 W 0.712 3M AXK D50-60-5-W42-13 50.00 58.70 5 25 65.00 155.00 42.00 W 1.705 3M AXK D50-60-5-W40-13 50.00 60.50 5 25 65.00 140.00 40.00 W 1.510 L To substantially increase insert life, reduce feed by 50% during engagement and removal from the workpiece. (1) Тип хвостовика инструмента C-Cylindrical (цилиндрический) W-Weldon For inserts, see pages: 3M AXKT 1304 (396) 3M AXKT 1304..R-PDRMM (397) Spare Parts Обозначение Designation / 3M AXK-13 SR 34-506/L BLD T09/M7 SW6-T-SH 209 EXTENDED FLUTE CUTTERS
