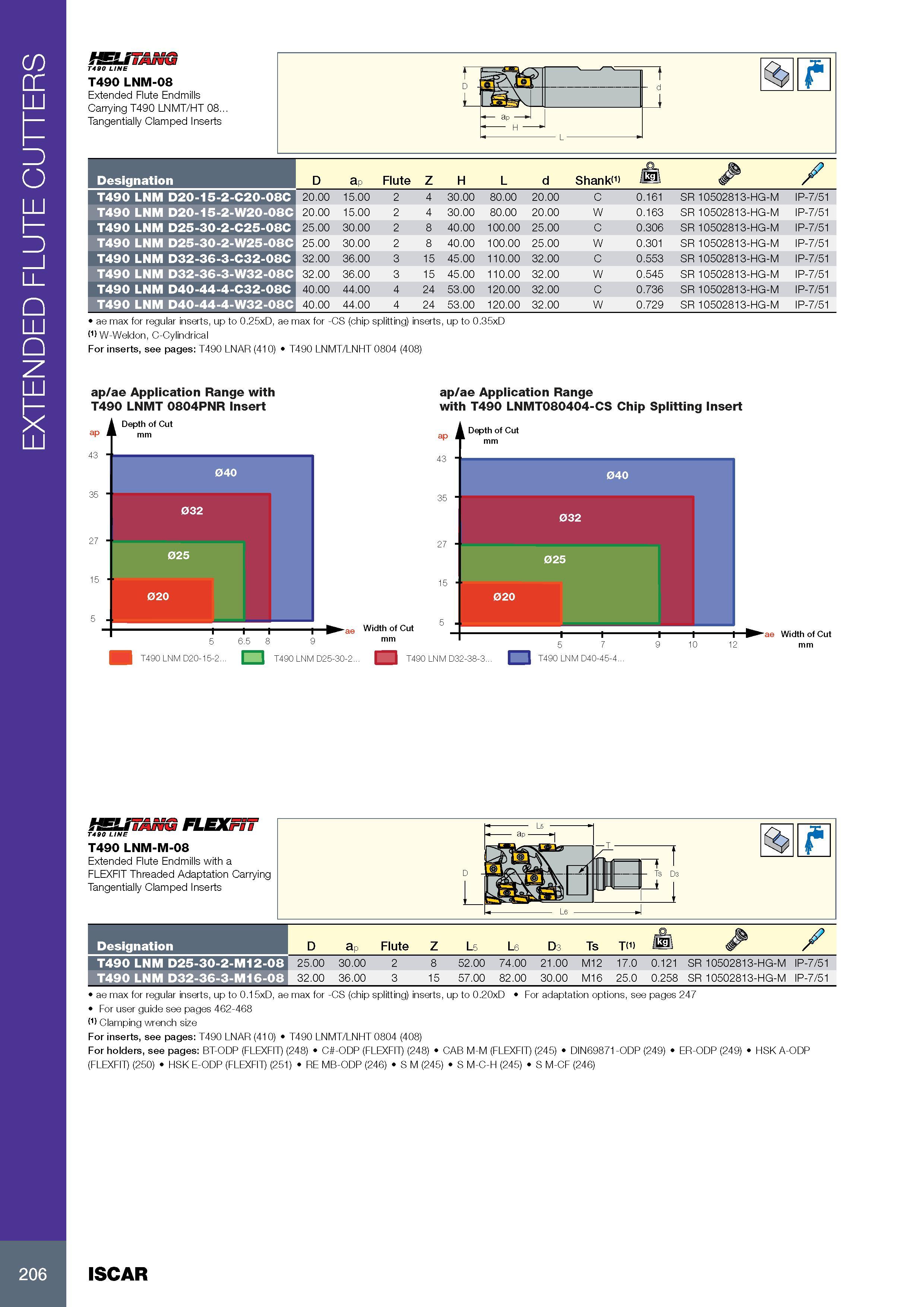

Фрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие EXTE

Фрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие EXTENDED FLUTE CUTTERS T4B0 LINE T490 LNM-08 Extended Flute Endmills Carrying T490 LNMT/HT 08.. Tangentially Clamped Inserts Обозначение Designation D ap Flute Z H L d Shank / T490 LNM D20-15-2-C20-08C 20.00 15.00 2 4 30.00 80.00 20.00 C 0.161 SR 10502813-HG-M IP-7/51 T490 LNM D20-15-2-W20-08C 20.00 15.00 2 4 30.00 80.00 20.00 W 0.163 SR 10502813-HG-M IP-7/51 T490 LNM D25-30-2-C25-08C 25.00 30.00 2 8 40.00 100.00 25.00 C 0.306 SR 10502813-HG-M IP-7/51 T490 LNM D25-30-2-W25-08C 25.00 30.00 2 8 40.00 100.00 25.00 W 0.301 SR 10502813-HG-M IP-7/51 T490 LNM D32-36-3-C32-08C 32.00 36.00 3 15 45.00 110.00 32.00 C 0.553 SR 10502813-HG-M IP-7/51 T490 LNM D32-36-3-W32-08C 32.00 36.00 3 15 45.00 110.00 32.00 W 0.545 SR 10502813-HG-M IP-7/51 T490 LNM D40-44-4-C32-08C 40.00 44.00 4 24 53.00 120.00 32.00 C 0.736 SR 10502813-HG-M IP-7/51 T490 LNM D40-44-4-W32-08C 40.00 44.00 4 24 53.00 120.00 32.00 W 0.729 SR 10502813-HG-M IP-7/51 ae max for regular inserts, up to 0.25xD, ae max for -CS (chip splitting) inserts, up to 0.35xD W-Weldon, C-Cylindrical For inserts, see pages: T490 LNAR (410) T490 LNMT/LNHT 0804 (408) ap/ae Application Range with T490 LNMT 0804PNR Insert t Depth of Cut mm 040 032 025 020 T490 LNM D20-15-2.. 6.5 8 9 T490 LNM D25-30-2. Width of Cut mm ap/ae Application Range with T490 LNMT080404-CS Chip Splitting Insert ap 43 Depth of Cut mm T490 LNM D32-38-3.. 5 7 1 T490 LNM D40-45-4.. ae Width of Cut 12 mm 35 27 5 ae 5 fSUTANG FLEXriT T490 LINE T490 LNM-M-08 Extended Flute Endmills with a FLEXFIT Threaded Adaptation Carrying Tangentially Clamped Inserts Обозначение Designation D ap Flute Z L5 L6 D3 Ts T & / T490 LNM D25-30-2-M12-08 25.00 30.00 2 8 52.00 74.00 21.00 M12 17.0 0.121 SR 10502813-HG-M IP-7/51 T490 LNM D32-36-3-M16-08 32.00 36.00 3 15 57.00 82.00 30.00 M16 25.0 0.258 SR 10502813-HG-M IP-7/51 ae max for regular inserts, up to 0.15xD, ae max for -CS (chip splitting) inserts, up to 0.20xD For adaptation options, see pages 247 For user guide see pages 462-468 (1) Clamping wrench size For inserts, see pages: T490 LNAR (410) T490 LNMT/LNHT 0804 (408) For holders, see pages: BT-ODP (FLEXFIT) (248) C -ODP (FLEXFIT) (248) CAB M-M (FLEXFIT) (245) DIN69871-ODP (249) ER-ODP (249) (FLEXFIT) (250) HSK E-ODP (FLEXFIT) (251) RE MB-ODP (246) S M (245) S M-C-H (245) S M-CF (246) HSK A-ODP 206 ISCAR
