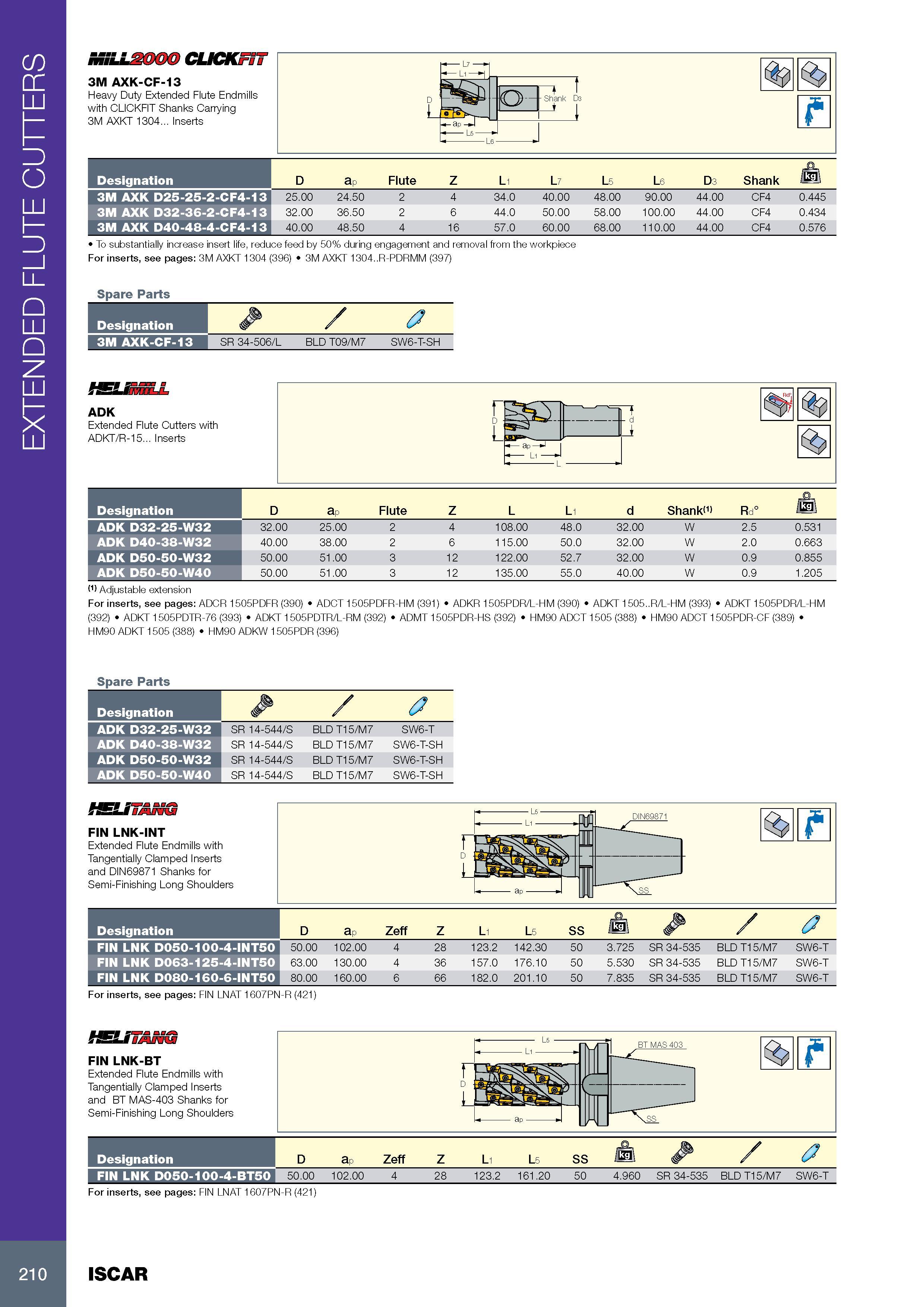

Фрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие EXTE

Фрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие EXTENDED FLUTE CUTTERS 210 E/SLL2000 CUCKFI7 3M AXK-CF-13 Heavy Duty Extended Flute Endmills with CLICKFIT Shanks Carrying 3M AXKT 1304... Inserts Обозначение Designation D ap Flute Z L1 L7 L5 L6 D3 Shank o 3M AXK D25-25-2-CF4-13 25.00 24.50 2 4 34.0 40.00 48.00 90.00 44.00 CF4 0.445 3M AXK D32-36-2-CF4-13 32.00 36.50 2 6 44.0 50.00 58.00 100.00 44.00 CF4 0.434 3M AXK D40-48-4-CF4-13 40.00 48.50 4 16 57.0 60.00 68.00 110.00 44.00 CF4 0.576 To substantially increase insert life, reduce feed by 50% during engagement and removal from the workpiece For inserts, see pages: 3M AXKT 1304 (396) 3M AXKT 1304..R-PDRMM (397) Spare Parts Обозначение Designation / a 3M AXK-CF-13 SR 34-506/L BLD T09/M7 SW6-T-SH Обозначение Designation D ap Flute Z L L1 d Shank<1> Rd° ADK D32-25-W32 32.00 25.00 2 4 108.00 48.0 32.00 W 2.5 0.531 ADK D40-38-W32 40.00 38.00 2 6 115.00 50.0 32.00 W 2.0 0.663 ADK D50-50-W32 50.00 51.00 3 12 122.00 52.7 32.00 W 0.9 0.855 ADK D50-50-W40 50.00 51.00 3 12 135.00 55.0 40.00 W 0.9 1.205 (1) Adjustable extension For inserts, see pages: ADCR 1505PDFR (390) ADCT 1505PDFR-HM (391) ADKR 1505PDR/L-HM (390) ADKT 1505..R/L-HM (393) ADKT 1505PDR/L-HM (392) ADKT 1505PDTR-76 (393) ADKT 1505PDTR/L-RM (392) ADMT 1505PDR-HS (392) HM90 ADCT 1505 (388) HM90 ADCT 1505PDR-CF (389) HM90 ADKT 1505 (388) HM90 ADKW 1505PDR (396) Spare Parts Обозначение Designation ADK D32-25-W32 ADK D40-38-W32 ADK D50-50-W32 ADK D50-50-W40 SR 14-544/S BLD T15/M7 SW6-T SR 14-544/S BLD T15/M7 SW6-T-SH SR 14-544/S BLD T15/M7 SW6-T-SH SR 14-544/S BLD T15/M7 SW6-T-SH HELiTANG FIN LNK-INT Extended Flute Endmills with Tangentially Clamped Inserts and DIN69871 Shanks for Semi-Finishing Long Shoulders Обозначение Designation D ap Zeff Z L1 L5 SS ra / FIN LNK D050-100-4-INT50 50.00 102.00 4 28 123.2 142.30 50 3.725 SR 34-535 BLD T15/M7 SW6-T FIN LNK D063-125-4-INT50 63.00 130.00 4 36 157.0 176.10 50 5.530 SR 34-535 BLD T15/M7 SW6-T FIN LNK D080-160-6-INT50 80.00 160.00 6 66 182.0 201.10 50 7.835 SR 34-535 BLD T15/M7 SW6-T For inserts, see pages: FIN LNAT 1607PN-R (421) HELiTANG FIN LNK-BT Extended Flute Endmills with Tangentially Clamped Inserts and BT MAS-403 Shanks for Semi-Finishing Long Shoulders Обозначение Designation FIN LNK D050-100-4-BT50 ap Zeff L1 L5 SS 50.00 102.00 28 123.2 161.20 50 For inserts, see pages: FIN LNAT 1607PN-R (421) 4.960 SR 34-535 BLD T15/M7 SW6-T D 4 ISCAR
