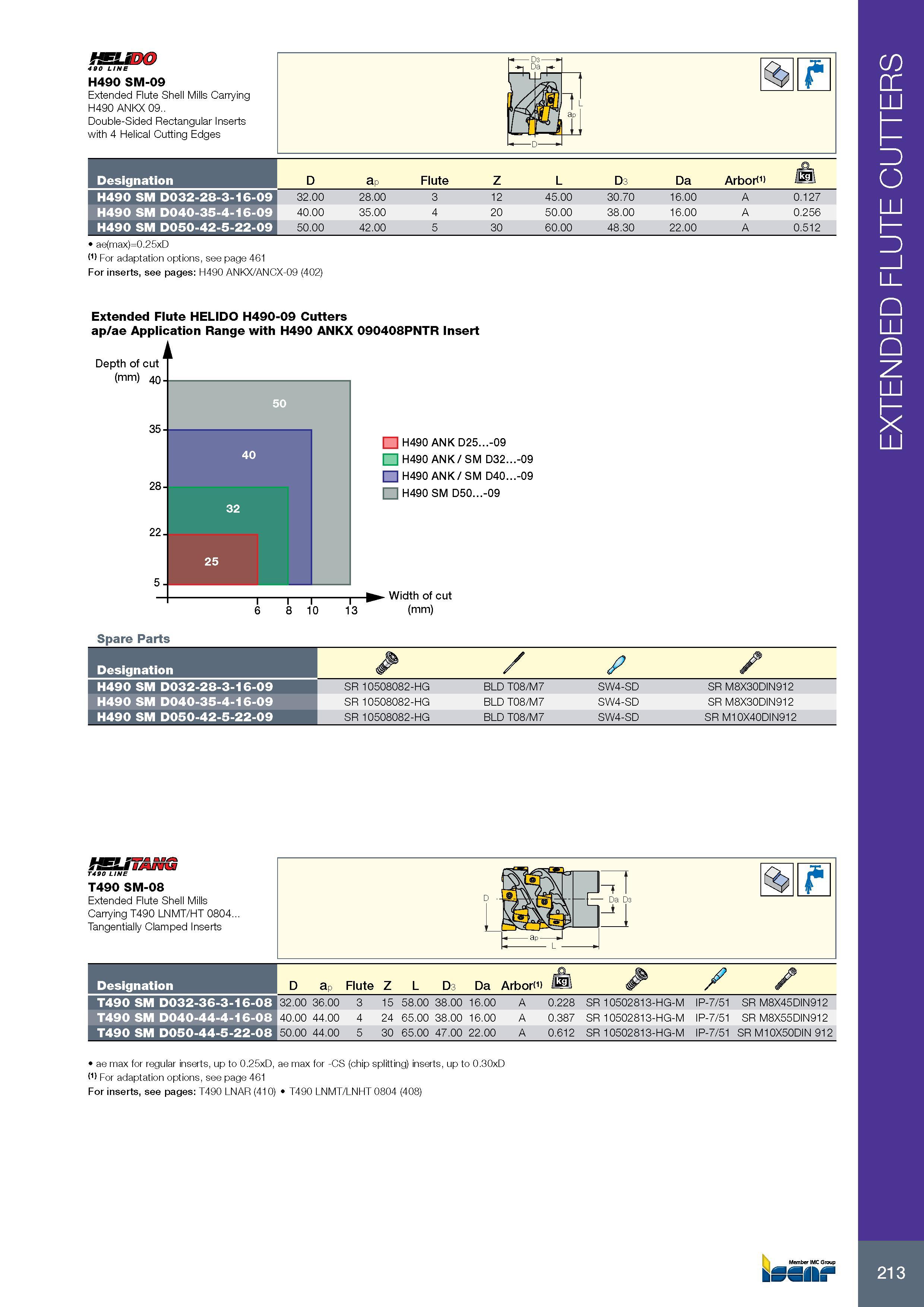

217 Каталог ISCAR 2017 Вращающийся режущий инструмент и инструментальная оснастка Стр.213 |
|||||
Фрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие LINEФрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие LINE H490 SM-09 Extended Flute Shell Mills Carrying H490 ANKX 09.. Double-Sided Rectangular Inserts with 4 Helical Cutting Edges Обозначение Designation D ap Flute Z L D3 Da Arbori1) H490 SM D032-28-3-16-09 32.00 28.00 3 12 45.00 30.70 16.00 A 0.127 H490 SM D040-35-4-16-09 40.00 35.00 4 20 50.00 38.00 16.00 A 0.256 H490 SM D050-42-5-22-09 50.00 42.00 5 30 60.00 48.30 22.00 A 0.512 ae(max)=0.25xD (1) For adaptation options, see page 461 For inserts, see pages: H490 ANKX/ANCX-09 (402) Extended Flute HELIDO H490-09 Cutters ap/ae Application Range with H490 ANKX 090408PNTR Insert Depth of cut (mm) 40 t 35- 28- 22- 5- 50 H490 ANK D25...-09 40 H490 ANK / SM D32...-09 H490 ANK / SM D40...-09 H490 SM D50...-09 32 25 8 10 13 Width of cut (mm) Spare Parts Обозначение Designation / z7 / H490 SM D032-28-3-16-09 SR 10508082-HG BLD T08/M7 SW4-SD SR M8X30DIN912 H490 SM D040-35-4-16-09 SR 10508082-HG BLD T08/M7 SW4-SD SR M8X30DIN912 H490 SM D050-42-5-22-09 SR 10508082-HG BLD T08/M7 SW4-SD SR M10X40DIN912 fSUTANG T490 LINE T490 SM-08 Extended Flute Shell Mills Carrying T490 LNMT/HT 0804.. Tangentially Clamped Inserts Обозначение Designation D ap Flute Z L D3 Da Arbori1) T490 SM D032-36-3-16-08 32.00 36.00 3 15 58.00 38.00 16.00 A 0.228 SR 10502813-HG-M IP-7/51 SR M8X45DIN912 T490 SM D040-44-4-16-08 40.00 44.00 4 24 65.00 38.00 16.00 A 0.387 SR 10502813-HG-M IP-7/51 SR M8X55DIN912 T490 SM D050-44-5-22-08 50.00 44.00 5 30 65.00 47.00 22.00 A 0.612 SR 10502813-HG-M IP-7/51 SR M10X50DIN 912 ae max for regular inserts, up to 0.25xD, ae max for -CS (chip splitting) inserts, up to 0.30xD (1) For adaptation options, see page 461 For inserts, see pages: T490 LNAR (410) T490 LNMT/LNHT 0804 (408) Member IMC Group kSSII t 6 EXTENDED FLUTE CUTTERS |
|||||
