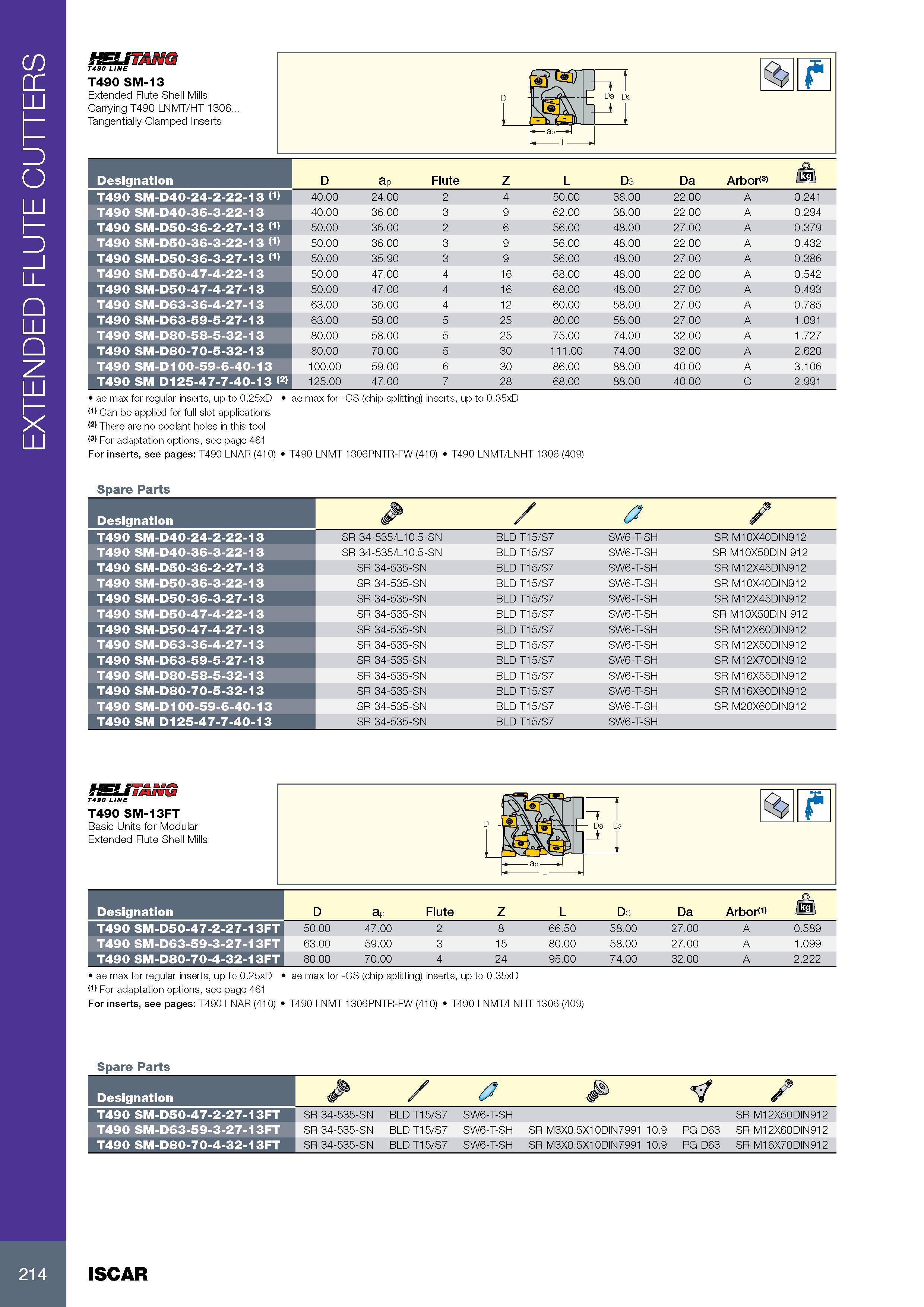

Фрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие EXTEФрезерный инструмент Iscar с твердосплавными режущими пластинами Длиннокромочные кукурузные фрезы Эскиз с основными размерами Обозначение Комплектующие EXTENDED FLUTE CUTTERS is/uufu T4B0 LINE T490 SM-13 Extended Flute Shell Mills Carrying T490 LNMT/HT 1306.. Tangentially Clamped Inserts ae max for regular inserts, up to 0.25xD ae max for -CS (chip splitting) inserts, up to 0.35xD (1) Can be applied for full slot applications (2) There are no coolant holes in this tool (3) For adaptation options, see page 461 For inserts, see pages: T490 LNAR (410) T490 LNMT 1306PNTR-FW (410) T490 LNMT/LNHT 1306 (409) Обозначение Designation D ap Flute Z L D3 Da Arbor(3) / k i\ T490 SM-D40-24-2-22-13 (1) 40.00 24.00 2 4 50.00 38.00 22.00 A 0.241 T490 SM-D40-36-3-22-13 40.00 36.00 3 9 62.00 38.00 22.00 A 0.294 T490 SM-D50-36-2-27-13 (1) 50.00 36.00 2 6 56.00 48.00 27.00 A 0.379 T490 SM-D50-36-3-22-13 (1) 50.00 36.00 3 9 56.00 48.00 22.00 A 0.432 T490 SM-D50-36-3-27-13 (1) 50.00 35.90 3 9 56.00 48.00 27.00 A 0.386 T490 SM-D50-47-4-22-13 50.00 47.00 4 16 68.00 48.00 22.00 A 0.542 T490 SM-D50-47-4-27-13 50.00 47.00 4 16 68.00 48.00 27.00 A 0.493 T490 SM-D63-36-4-27-13 63.00 36.00 4 12 60.00 58.00 27.00 A 0.785 T490 SM-D63-59-5-27-13 63.00 59.00 5 25 80.00 58.00 27.00 A 1.091 T490 SM-D80-58-5-32-13 80.00 58.00 5 25 75.00 74.00 32.00 A 1.727 T490 SM-D80-70-5-32-13 80.00 70.00 5 30 111.00 74.00 32.00 A 2.620 T490 SM-D100-59-6-40-13 100.00 59.00 6 30 86.00 88.00 40.00 A 3.106 T490 SM D125-47-7-40-13 (2) 125.00 47.00 7 28 68.00 88.00 40.00 C 2.991 Spare Parts Обозначение Designation T490 SM-D40-24-2-22-13 SR 34-535/L10.5-SN BLD T15/S7 SW6-T-SH SR M10X40DIN912 T490 SM-D40-36-3-22-13 SR 34-535/L10.5-SN BLD T15/S7 SW6-T-SH SR M10X50DIN 912 T490 SM-D50-36-2-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X45DIN912 T490 SM-D50-36-3-22-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X40DIN912 T490 SM-D50-36-3-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X45DIN912 T490 SM-D50-47-4-22-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M10X50DIN 912 T490 SM-D50-47-4-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X60DIN912 T490 SM-D63-36-4-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X50DIN912 T490 SM-D63-59-5-27-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X70DIN912 T490 SM-D80-58-5-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X55DIN912 T490 SM-D80-70-5-32-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M16X90DIN912 T490 SM-D100-59-6-40-13 SR 34-535-SN BLD T15/S7 SW6-T-SH SR M20X60DIN912 T490 SM D125-47-7-40-13 SR 34-535-SN BLD T15/S7 SW6-T-SH fSUTANG T4B0 LINE T490 SM-13FT Basic Units for Modular Extended Flute Shell Mills Обозначение Designation D ap Flute Z L D3 Da Arbor(1) T490 SM-D50-47-2-27-13FT 50.00 47.00 2 8 66.50 58.00 27.00 A 0.589 T490 SM-D63-59-3-27-13FT 63.00 59.00 3 15 80.00 58.00 27.00 A 1.099 T490 SM-D80-70-4-32-13FT 80.00 70.00 4 24 95.00 74.00 32.00 A 2.222 ae max for regular inserts, up to 0.25xD ae max for -CS (chip splitting) inserts, up to 0.35xD (1) For adaptation options, see page 461 For inserts, see pages: T490 LNAR (410) T490 LNMT 1306PNTR-FW (410) T490 LNMT/LNHT 1306 (409) Spare Parts Обозначение Designation / 0 > V / T490 SM-D50-47-2-27-13FT SR 34-535-SN BLD T15/S7 SW6-T-SH SR M12X50DIN912 T490 SM-D63-59-3-27-13FT SR 34-535-SN BLD T15/S7 SW6-T-SH SR M3X0.5X10DIN7991 10.9 PG D63 SR M12X60DIN912 T490 SM-D80-70-4-32-13FT SR 34-535-SN BLD T15/S7 SW6-T-SH SR M3X0.5X10DIN7991 10.9 PG D63 SR M16X70DIN912 214 ISCAR |
|||||
