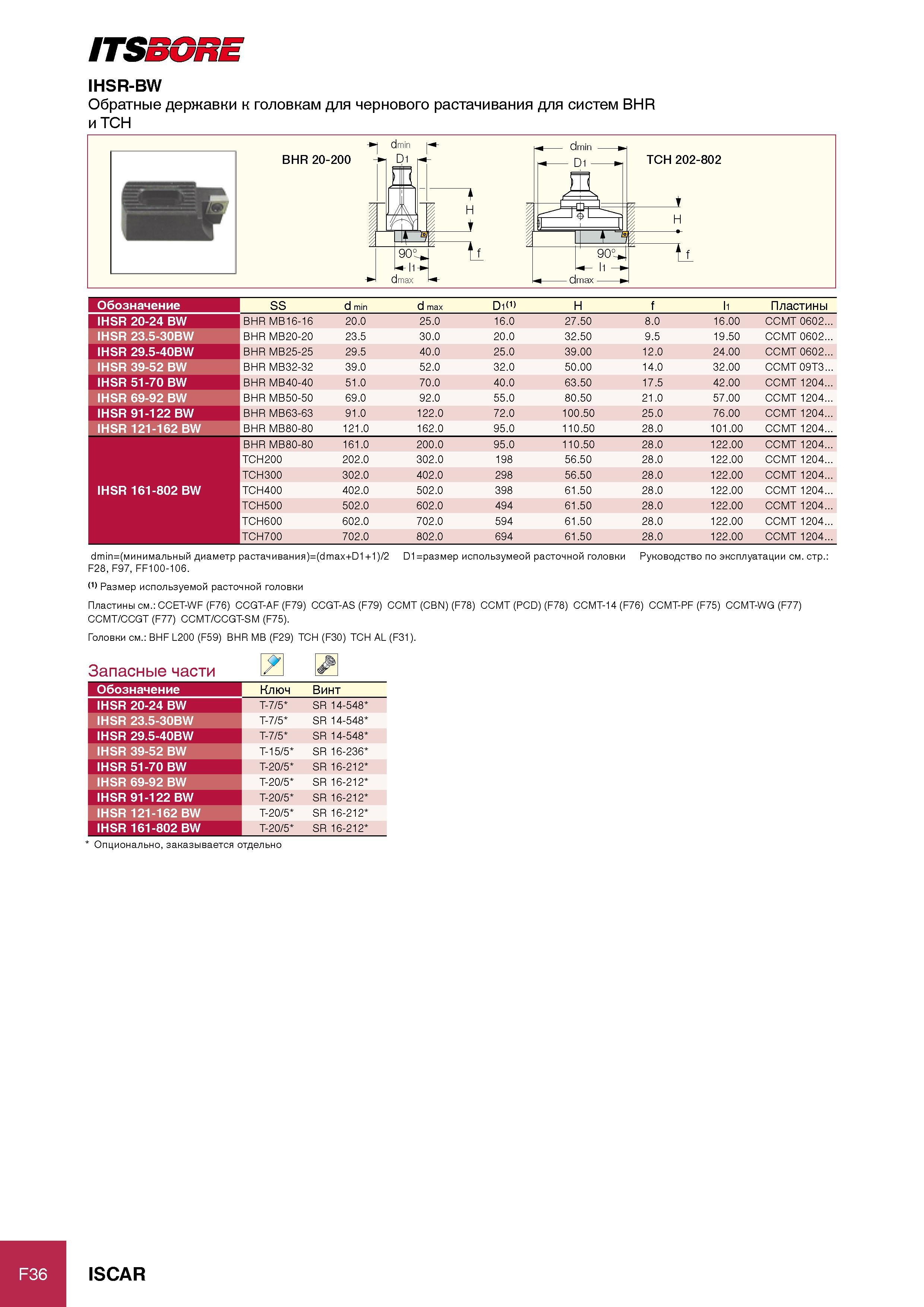

ITSBORE IHSR-BW Обратные державки к головкам для чернового растачивания для систем BHR и TCH BHR 20-200 Обозначение SS d min d max D1<1> H f l1 Пластины IHSR 20-24 BW BHR MB16-16 20.0 25.0 16.0 27.50 8.0 16.00 CCMT 0602 IHSR 23.5-30BW BHR MB20-20 23.5 30.0 20.0 32.50 9.5 19.50 CCMT 0602 IHSR 29.5-40BW BHR MB25-25 29.5 40.0 25.0 39.00 12.0 24.00 CCMT 0602 IHSR 39-52 BW BHR MB32-32 39.0 52.0 32.0 50.00 14.0 32.00 CCMT 09T3 IHSR 51-70 BW BHR MB40-40 51.0 70.0 40.0 63.50 17.5 42.00 CCMT 1204 IHSR 69-92 BW BHR MB50-50 69.0 92.0 55.0 80.50 21.0 57.00 CCMT 1204 IHSR 91-122 BW BHR MB63-63 91.0 122.0 72.0 100.50 25.0 76.00 CCMT 1204 IHSR 121-162 BW BHR MB80-80 121.0 162.0 95.0 110.50 28.0 101.00 CCMT 1204 BHR MB80-80 161.0 200.0 95.0 110.50 28.0 122.00 CCMT 1204 TCH200 202.0 302.0 198 56.50 28.0 122.00 CCMT 1204 TCH300 302.0 402.0 298 56.50 28.0 122.00 CCMT 1204 IHSR 161-802 BW TCH400 402.0 502.0 398 61.50 28.0 122.00 CCMT 1204 TCH500 502.0 602.0 494 61.50 28.0 122.00 CCMT 1204 TCH600 602.0 702.0 594 61.50 28.0 122.00 CCMT 1204 TCH700 702.0 802.0 694 61.50 28.0 122.00 CCMT 1204 т=(минимальный диаметр растачивания)=(dmax+D1+1)/2 D1=размер использумеой расточной головки Руководство по эксплуатации см. стр. F28, F97, FF100-106. (1) Размер используемой расточной головки Пластины см. CCET-WF (F76) CCGT-AF (F79) CCGT-AS (F79) CCMT (CBN) (F78) CCMT (PCD) (F78) CCMT-14 (F76) CCMT-PF (F75) CCMT-WG (F77) CCMT/CCGT (F77) CCMT/CCGT-SM (F75). Головки см. BHF L200 (F59) BHR MB (F29) TCH (F30) TCH AL (F31). Запасные части Обозначение Ключ Винт IHSR 20-24 BW T-7/5 SR 14-548 IHSR 23.5-30BW T-7/5 SR 14-548 IHSR 29.5-40BW T-7/5 SR 14-548 IHSR 39-52 BW T-15/5 SR 16-236 IHSR 51-70 BW T-20/5 SR 16-212 IHSR 69-92 BW T-20/5 SR 16-212 IHSR 91-122 BW T-20/5 SR 16-212 IHSR 121-162 BW T-20/5 SR 16-212 IHSR 161-802 BW T-20/5 SR 16-212 Опционально, заказывается отдельно F36 ISCAR
