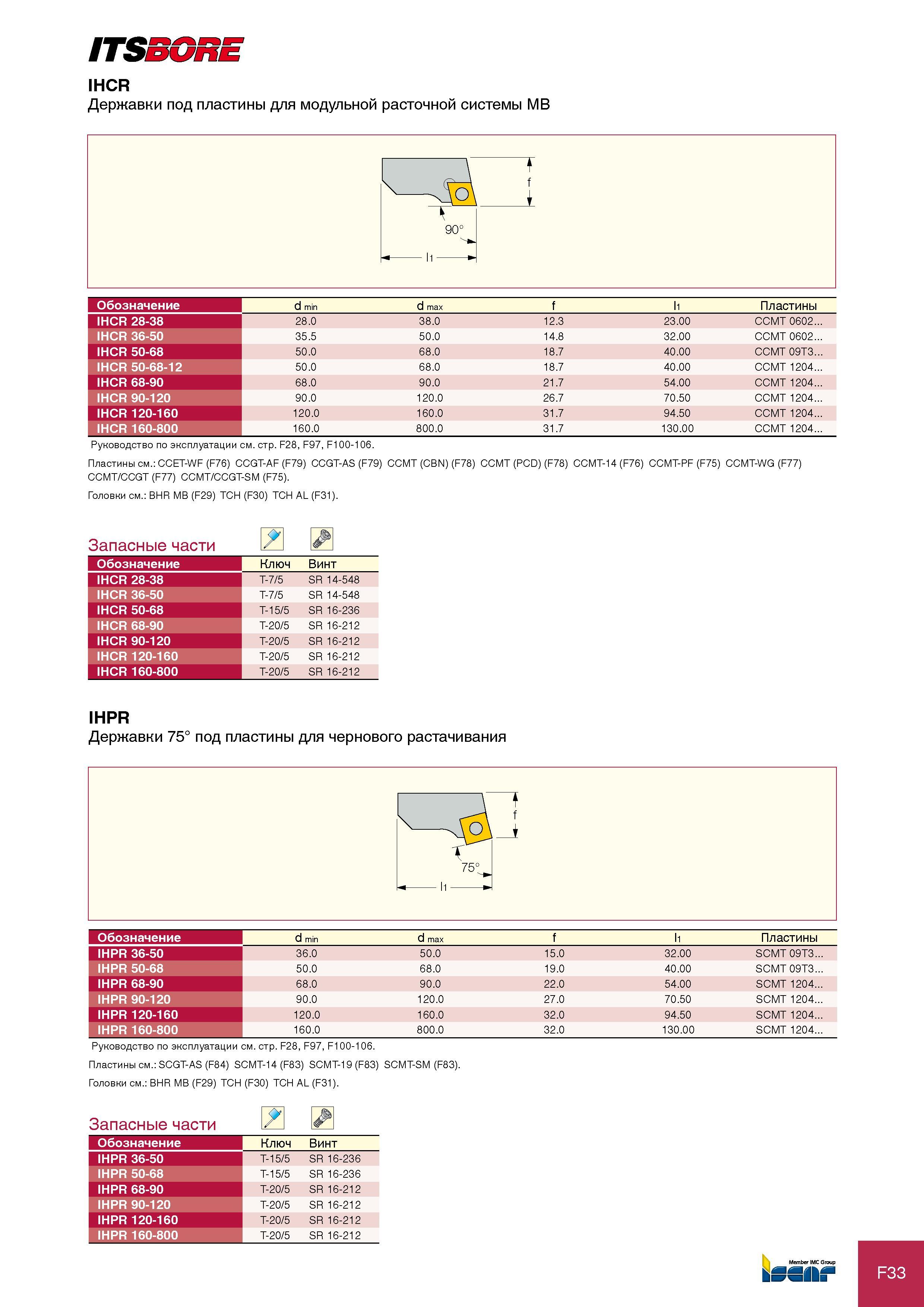

ITSBORE IHCR Державки под пластины для модульной расточной системы MB Обозначение d min d max f l1 Пластины IHCR 28-38 28.0 38.0 12.3 23.00 CCMT 0602 IHCR 36-50 35.5 50.0 14.8 32.00 CCMT 0602 IHCR 50-68 50.0 68.0 18.7 40.00 CCMT 09T3 IHCR 50-68-12 50.0 68.0 18.7 40.00 CCMT 1204 IHCR 68-90 68.0 90.0 21.7 54.00 CCMT 1204 IHCR 90-120 90.0 120.0 26.7 70.50 CCMT 1204 IHCR 120-160 120.0 160.0 31.7 94.50 CCMT 1204 IHCR 160-800 160.0 800.0 31.7 130.00 CCMT 1204 Руководство по эксплуатации см. стр. F28, F97, F100-106. Пластины см. CCET-WF (F76) CCGT-AF (F79) CCGT-AS (F79) CCMT (CBN) (F78) CCMT (PCD) (F78) CCMT-14 (F76) CCMT-PF (F75) CCMT-WG (F77) CCMT/CCGT (F77) CCMT/CCGT-SM (F75). Головки см. BHR MB (F29) TCH (F30) TCH AL (F31). Запасные части Обозначение Ключ Винт IHCR 28-38 T-7/5 SR 14-548 IHCR 36-50 T-7/5 SR 14-548 IHCR 50-68 T-15/5 SR 16-236 IHCR 68-90 T-20/5 SR 16-212 IHCR 90-120 T-20/5 SR 16-212 IHCR 120-160 T-20/5 SR 16-212 IHCR 160-800 T-20/5 SR 16-212 IHPR Державки 75° под пластины для чернового растачивания Обозначение d min d max f l1 Пластины IHPR 36-50 36.0 50.0 15.0 32.00 SCMT 09T3 IHPR 50-68 50.0 68.0 19.0 40.00 SCMT 09T3 IHPR 68-90 68.0 90.0 22.0 54.00 SCMT 1204 IHPR 90-120 90.0 120.0 27.0 70.50 SCMT 1204 IHPR 120-160 120.0 160.0 32.0 94.50 SCMT 1204 IHPR 160-800 160.0 800.0 32.0 130.00 SCMT 1204 Руководство по эксплуатации см. стр. F28, F97, F100-106. Пластины см. SCGT-AS (F84) SCMT-14 (F83) SCMT-19 (F83) SCMT-SM (F83). Головки см. BHR MB (F29) TCH (F30) TCH AL (F31). Запасные части Обозначение Ключ Винт IHPR 36-50 T-15/5 SR 16-236 IHPR 50-68 T-15/5 SR 16-236 IHPR 68-90 T-20/5 SR 16-212 IHPR 90-120 T-20/5 SR 16-212 IHPR 120-160 T-20/5 SR 16-212 IHPR 160-800 T-20/5 SR 16-212 Member IMC Group bSSII t
