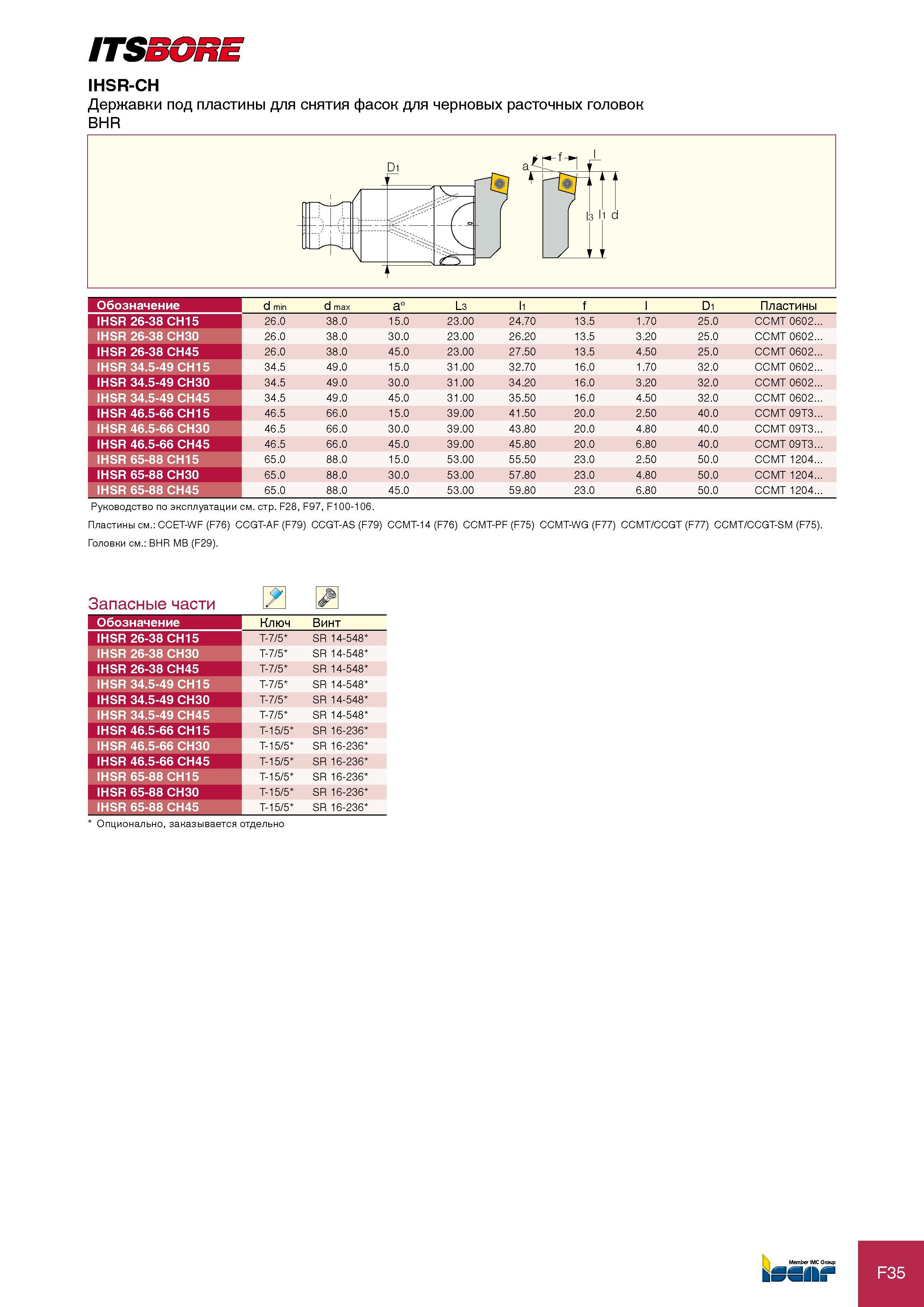

ITSBORE IHSR-CH Державки под пластины для снятия фасок для черновых расточных головок BHR Обозначение d min d max a° L3 l1 f l D1 Пластины IHSR 26-38 CH15 26.0 38.0 15.0 23.00 24.70 13.5 1.70 25.0 CCMT 0602 IHSR 26-38 CH30 26.0 38.0 30.0 23.00 26.20 13.5 3.20 25.0 CCMT 0602 IHSR 26-38 CH45 26.0 38.0 45.0 23.00 27.50 13.5 4.50 25.0 CCMT 0602 IHSR 34.5-49 CH15 34.5 49.0 15.0 31.00 32.70 16.0 1.70 32.0 CCMT 0602 IHSR 34.5-49 CH30 34.5 49.0 30.0 31.00 34.20 16.0 3.20 32.0 CCMT 0602 IHSR 34.5-49 CH45 34.5 49.0 45.0 31.00 35.50 16.0 4.50 32.0 CCMT 0602 IHSR 46.5-66 CH15 46.5 66.0 15.0 39.00 41.50 20.0 2.50 40.0 CCMT 09T3 IHSR 46.5-66 CH30 46.5 66.0 30.0 39.00 43.80 20.0 4.80 40.0 CCMT 09T3 IHSR 46.5-66 CH45 46.5 66.0 45.0 39.00 45.80 20.0 6.80 40.0 CCMT 09T3 IHSR 65-88 CH15 65.0 88.0 15.0 53.00 55.50 23.0 2.50 50.0 CCMT 1204 IHSR 65-88 CH30 65.0 88.0 30.0 53.00 57.80 23.0 4.80 50.0 CCMT 1204 IHSR 65-88 CH45 65.0 88.0 45.0 53.00 59.80 23.0 6.80 50.0 CCMT 1204 Руководство по эксплуатации см. стр. F28, F97, F100-106. Пластины см. CCET-WF (F76) CCGT-AF (F79) CCGT-AS (F79) CCMT-14 (F76) CCMT-PF (F75) CCMT-WG (F77) CCMT/CCGT (F77) CCMT/CCGT-SM (F75). Головки см. BHR MB (F29). Запасные части Обозначение Ключ Винт IHSR 26-38 CH15 T-7/5 SR 14-548 IHSR 26-38 CH30 T-7/5 SR 14-548 IHSR 26-38 CH45 T-7/5 SR 14-548 IHSR 34.5-49 CH15 T-7/5 SR 14-548 IHSR 34.5-49 CH30 T-7/5 SR 14-548 IHSR 34.5-49 CH45 T-7/5 SR 14-548 IHSR 46.5-66 CH15 T-15/5 SR 16-236 IHSR 46.5-66 CH30 T-15/5 SR 16-236 IHSR 46.5-66 CH45 T-15/5 SR 16-236 IHSR 65-88 CH15 T-15/5 SR 16-236 IHSR 65-88 CH30 T-15/5 SR 16-236 IHSR 65-88 CH45 T-15/5 SR 16-236 Опционально, заказывается отдельно F35
