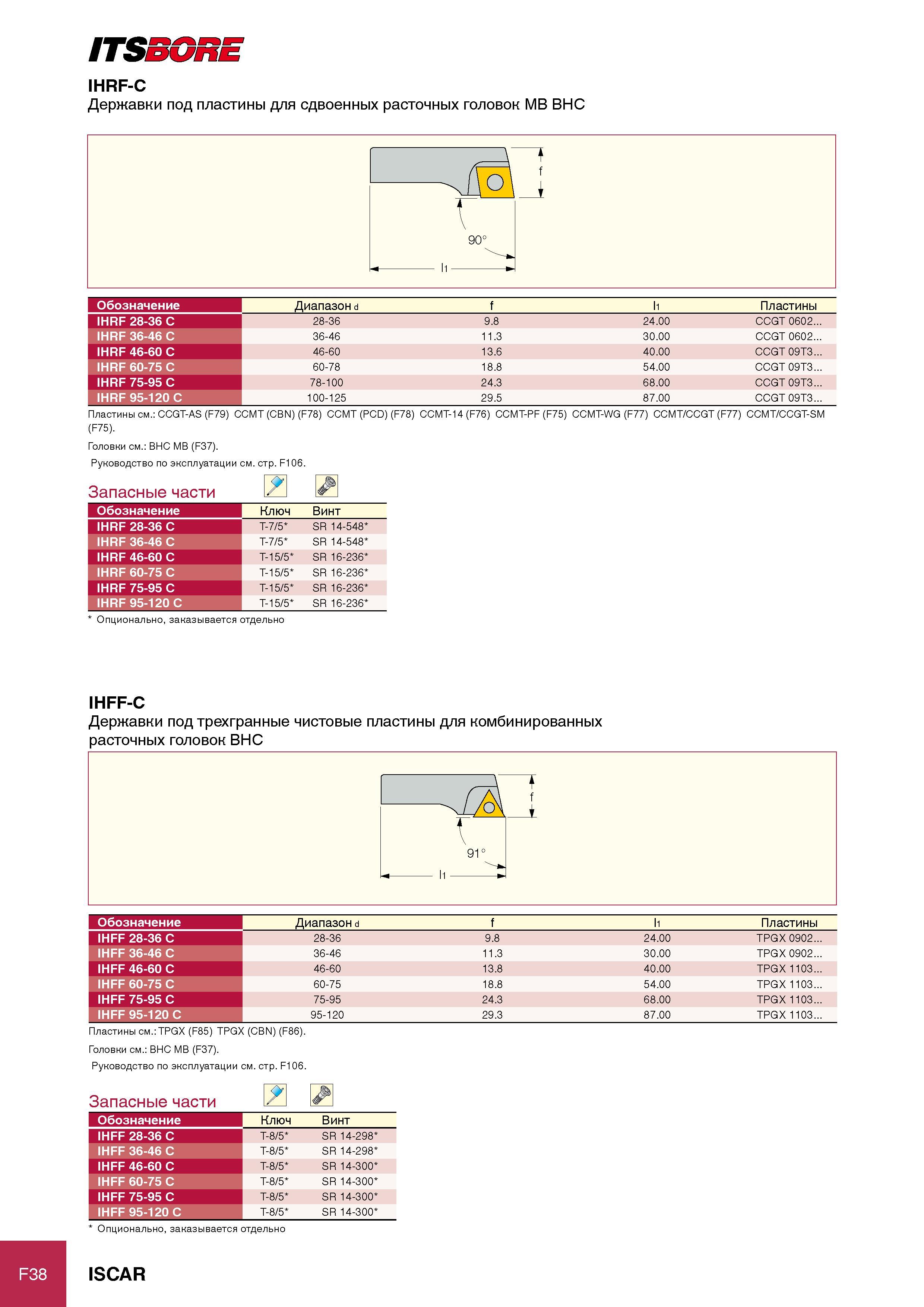

ITSBORE IHRF-C Державки под пластины для сдвоенных расточных головок MB BHC Обозначение Диапазон d f l1 Пластины IHRF 28-36 C 28-36 9.8 24.00 CCGT 0602 IHRF 36-46 C 36-46 11.3 30.00 CCGT 0602 IHRF 46-60 C 46-60 13.6 40.00 CCGT 09T3 IHRF 60-75 C 60-78 18.8 54.00 CCGT 09T3 IHRF 75-95 C 78-100 24.3 68.00 CCGT 09T3 IHRF 95-120 C 100-125 29.5 87.00 CCGT 09T3 Пластины см. CCGT-AS (F79) CCMT (CBN) (F78) CCMT (PCD) (F78) CCMT-14 (F76) CCMT-PF (F75) CCMT-WG (F77) CCMT/CCGT (F77) CCMT/CCGT-SM (F75). Головки см. BHC MB (F37). Руководство по эксплуатации см. стр. F106. Запасные части Обозначение Ключ Винт IHRF 28-36 C T-7/5 SR 14-548 IHRF 36-46 C T-7/5 SR 14-548 IHRF 46-60 C T-15/5 SR 16-236 IHRF 60-75 C T-15/5 SR 16-236 IHRF 75-95 C T-15/5 SR 16-236 IHRF 95-120 C T-15/5 SR 16-236 Опционально, заказывается отдельно IHFF-C Державки под трехгранные чистовые пластины для комбинированных расточных головок BHC Обозначение Диапазон d f l1 Пластины IHFF 28-36 C 28-36 9.8 24.00 TPGX 0902 IHFF 36-46 C 36-46 11.3 30.00 TPGX 0902 IHFF 46-60 C 46-60 13.8 40.00 TPGX 1103 IHFF 60-75 C 60-75 18.8 54.00 TPGX 1103 IHFF 75-95 C 75-95 24.3 68.00 TPGX 1103 IHFF 95-120 C 95-120 29.3 87.00 TPGX 1103 Пластины см. TPGX (F85) TPGX (CBN) (F86). Головки см. BHC MB (F37). Руководство по эксплуатации см. стр. F106. Запасные части Опционально, заказывается отдельно ISCAR Обозначение Ключ Винт IHFF 28-36 C T-8/5 SR 14-298 IHFF 36-46 C T-8/5 SR 14-298 IHFF 46-60 C T-8/5 SR 14-300 IHFF 60-75 C T-8/5 SR 14-300 IHFF 75-95 C T-8/5 SR 14-300 IHFF 95-120 C T-8/5 SR 14-300
