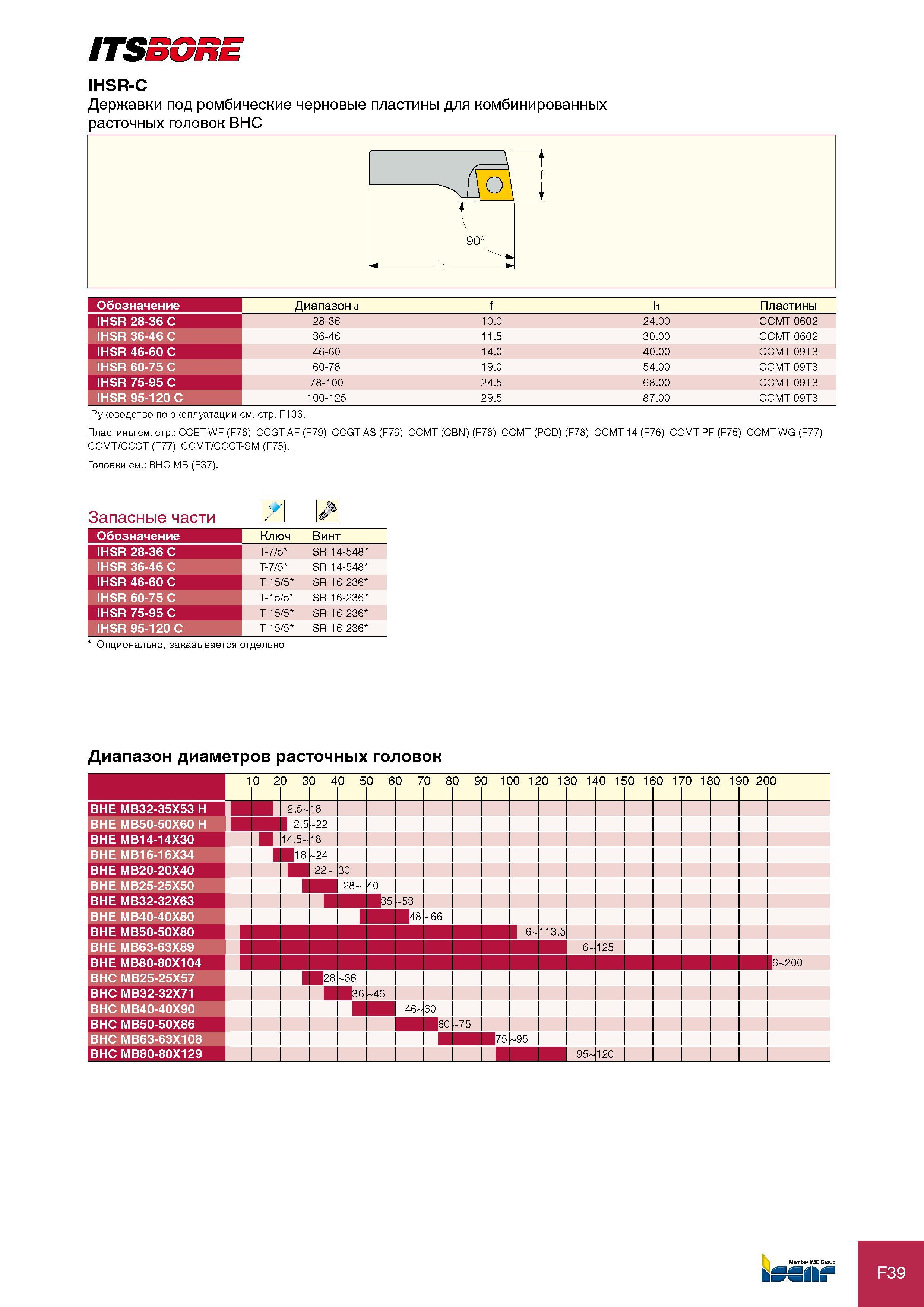

ITSBORE IHSR-C Державки под ромбические черновые пластины для комбинированных расточных головок BHC Обозначение Диапазон d f l1 Пластины IHSR 28-36 C 28-36 10.0 24.00 CCMT 0602 IHSR 36-46 C 36-46 11.5 30.00 CCMT 0602 IHSR 46-60 C 46-60 14.0 40.00 CCMT 09T3 IHSR 60-75 C 60-78 19.0 54.00 CCMT 09T3 IHSR 75-95 C 78-100 24.5 68.00 CCMT 09T3 IHSR 95-120 C 100-125 29.5 87.00 CCMT 09T3 Руководство по эксплуатации см. стр. F106. Пластины см. стр. CCET-WF (F76) CCGT-AF (F79) CCGT-AS (F79) CCMT (CBN) (F78) CCMT (PCD) (F78) CCMT-14 (F76) CCMT-PF (F75) CCMT-WG (F77) CCMT/CCGT (F77) CCMT/CCGT-SM (F75). Головки см. BHC MB (F37). Запасные части Обозначение Ключ Винт IHSR 28-36 C T-7/5 SR 14-548 IHSR 36-46 C T-7/5 SR 14-548 IHSR 46-60 C T-15/5 SR 16-236 IHSR 60-75 C T-15/5 SR 16-236 IHSR 75-95 C T-15/5 SR 16-236 IHSR 95-120 C T-15/5 SR 16-236 Опционально, заказывается отдельно Диапазон диаметров расточных головок 10 2 1 0 3 0 4 0 5 0 6 0 7 0 8 0 9 0 10 50 1 ю 1 30 14 Ю 15 50 16 50 17 0 18 50 1S 50 2C )0 BHE MB32-35X53 H 1 2.5 18 BHE MB50-50X60 H 1 2.5 22 BHE MB14-14X30 14.5 18 BHE MB16-16X34 1 1 1 18 24 BHE MB20-20X40 1 22 30 BHE MB25-25X50 1 1 28 40 BHE MB32-32X63 1 1 35 53 BHE MB40-40X80 48 66 BHE MB50-50X80 1 6 113.5 BHE MB63-63X89 6 125 BHE MB80-80X104 6 200 BHC MB25-25X57 1 1 1 1 28 36 1 1 1 1 1 BHC MB32-32X71 1 1 36 46 BHC MB40-40X90 46 60 BHC MB50-50X86 1 60 75 BHC MB63-63X108 1 1 75 95 BHC MB80-80X129 1 1 1 1 1 1 1 1 1 1 1 1 LB 95 120 1 1 1 1 1 1 1 1 1 1 F39
