322 Каталог ISCAR 2012 Режущий осевой инструмент для обработки отверстий в металлах Стр.F32

Каталог ISCAR 2012 Обработка отверстий Стр. F32 0322 Lab2u

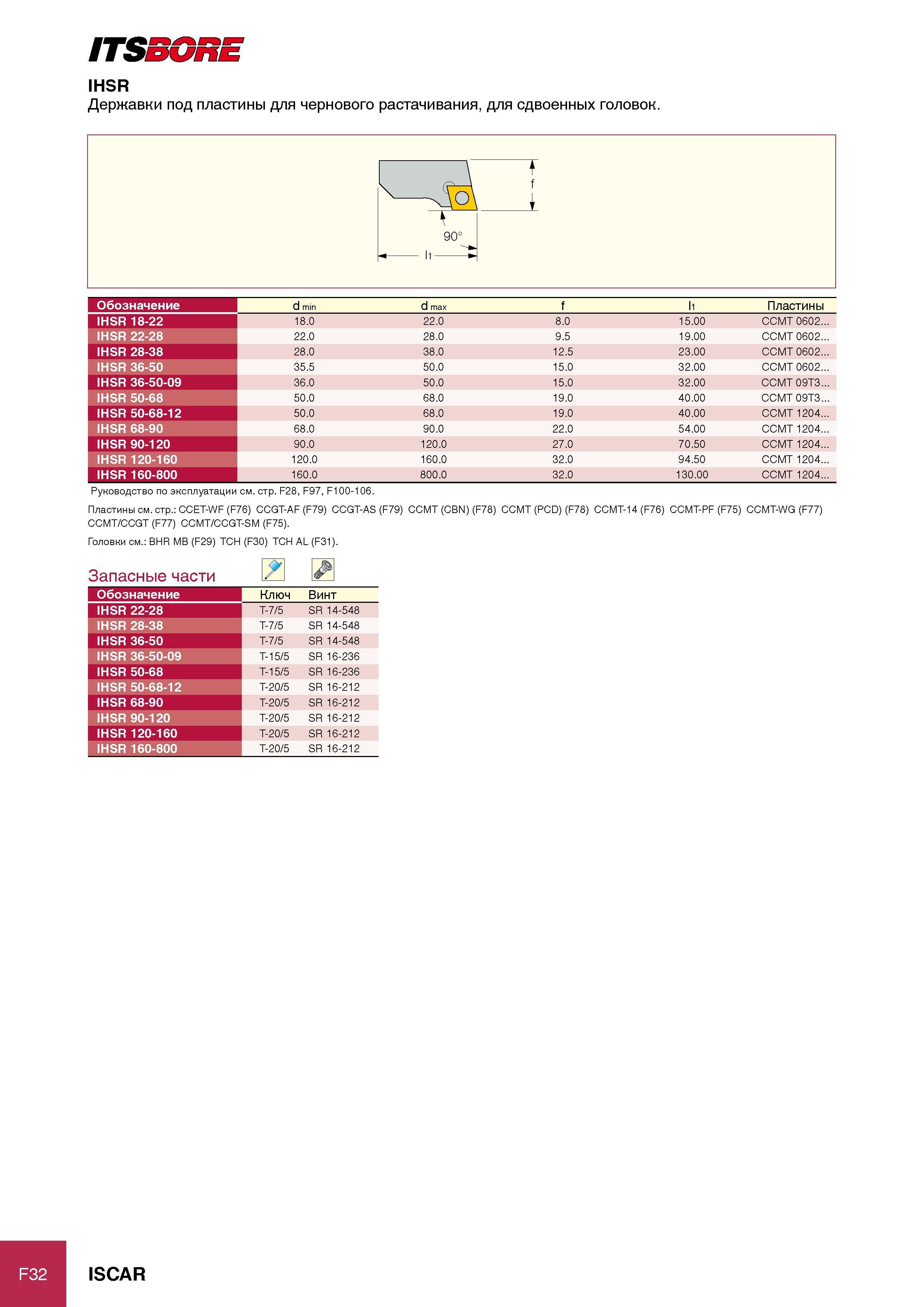

ITSBORE IHSR Державки под пластины для чернового растачивания, для сдвоенных головок. Обозначение d min d max f l1 Пластины IHSR 18-22 18.0 22.0 8.0 15.00 CCMT 0602 IHSR 22-28 22.0 28.0 9.5 19.00 CCMT 0602 IHSR 28-38 28.0 38.0 12.5 23.00 CCMT 0602 IHSR 36-50 35.5 50.0 15.0 32.00 CCMT 0602 IHSR 36-50-09 36.0 50.0 15.0 32.00 CCMT 09T3 IHSR 50-68 50.0 68.0 19.0 40.00 CCMT 09T3 IHSR 50-68-12 50.0 68.0 19.0 40.00 CCMT 1204 IHSR 68-90 68.0 90.0 22.0 54.00 CCMT 1204 IHSR 90-120 90.0 120.0 27.0 70.50 CCMT 1204 IHSR 120-160 120.0 160.0 32.0 94.50 CCMT 1204 IHSR 160-800 160.0 800.0 32.0 130.00 CCMT 1204 Руководство по эксплуатации см. стр. F28, F97, F100-106. Пластины см. стр. CCET-WF (F76) CCGT-AF (F79) CCGT-AS (F79) CCMT (CBN) (F78) CCMT (PCD) (F78) CCMT-14 (F76) CCMT-PF (F75) CCMT-WG (F77) CCMT/CCGT (F77) CCMT/CCGT-SM (F75). Головки см. BHR MB (F29) TCH (F30) TCH AL (F31). Запасные части Обозначение Ключ Винт IHSR 22-28 T-7/5 SR 14-548 IHSR 28-38 T-7/5 SR 14-548 IHSR 36-50 T-7/5 SR 14-548 IHSR 36-50-09 T-15/5 SR 16-236 IHSR 50-68 T-15/5 SR 16-236 IHSR 50-68-12 T-20/5 SR 16-212 IHSR 68-90 T-20/5 SR 16-212 IHSR 90-120 T-20/5 SR 16-212 IHSR 120-160 T-20/5 SR 16-212 IHSR 160-800 T-20/5 SR 16-212 F32 ISCAR
