714 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.C115

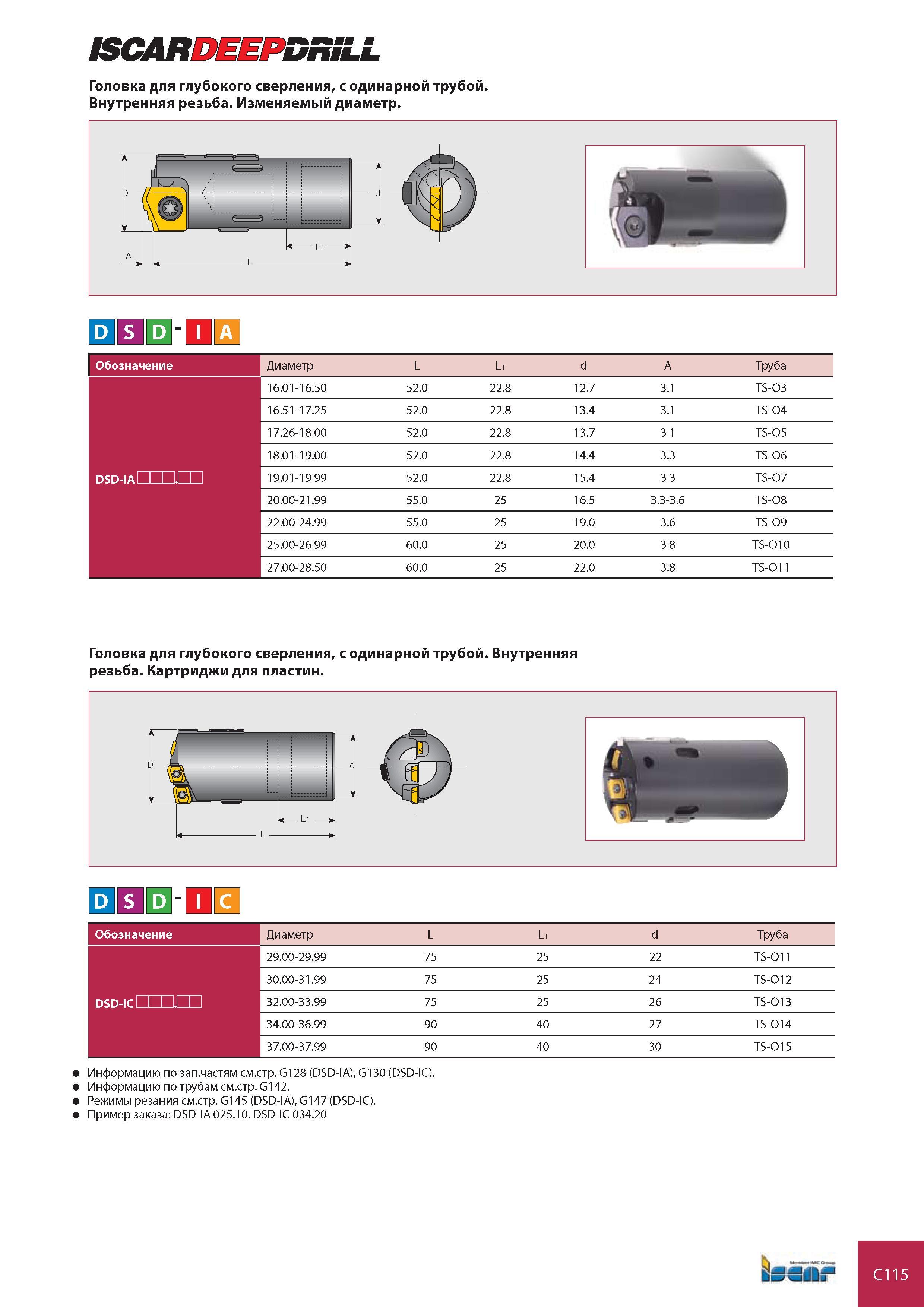

Каталог ISCAR 2008 Вращающийся инструмент Стр. C115 0714 Lab2u ISCARDEEPDRiLL Головка для глубокого сверления, с одинарной трубой. Внутренняя резьба. Изменяемый диаметр. d s d - i a Обозначение Диаметр L L1 d A Труба 16.01-16.50 52.0 22.8 12.7 3.1 TS-O3 16.51-17.25 52.0 22.8 13.4 3.1 TS-O4 17.26-18.00 52.0 22.8 13.7 3.1 TS-O5 18.01-19.00 52.0 22.8 14.4 3.3 TS-O6 1 DSD-IA 1 II 1 LI 1 1 19.01-19.99 52.0 22.8 15.4 3.3 TS-O7 20.00-21.99 55.0 25 16.5 3.3-3.6 TS-O8 22.00-24.99 55.0 25 19.0 3.6 TS-O9 25.00-26.99 60.0 25 20.0 3.8 TS-O10 27.00-28.50 60.0 25 22.0 3.8 TS-O11 Головка для глубокого сверления, с одинарной трубой. Внутренняя резьба. Картриджи для пластин. d s D- i c Обозначение Диаметр L L1 d Труба 29.00-29.99 75 25 22 TS-O11 30.00-31.99 75 25 24 TS-O12 dsd-ic 1 U 1 32.00-33.99 75 25 26 TS-O13 34.00-36.99 90 40 27 TS-O14 37.00-37.99 90 40 30 TS-O15 Информацию по зап.частям см.стр. G128 (DSD-IA), G130 (DSD-IC). Информацию по трубам см.стр. G142. Режимы резания см.стр. G145 (DSD-IA), G147 (DSD-IC). Пример заказа DSD-IA 025.10, DSD-IC 034.20 bur C115
