715 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.C116 |
|||||

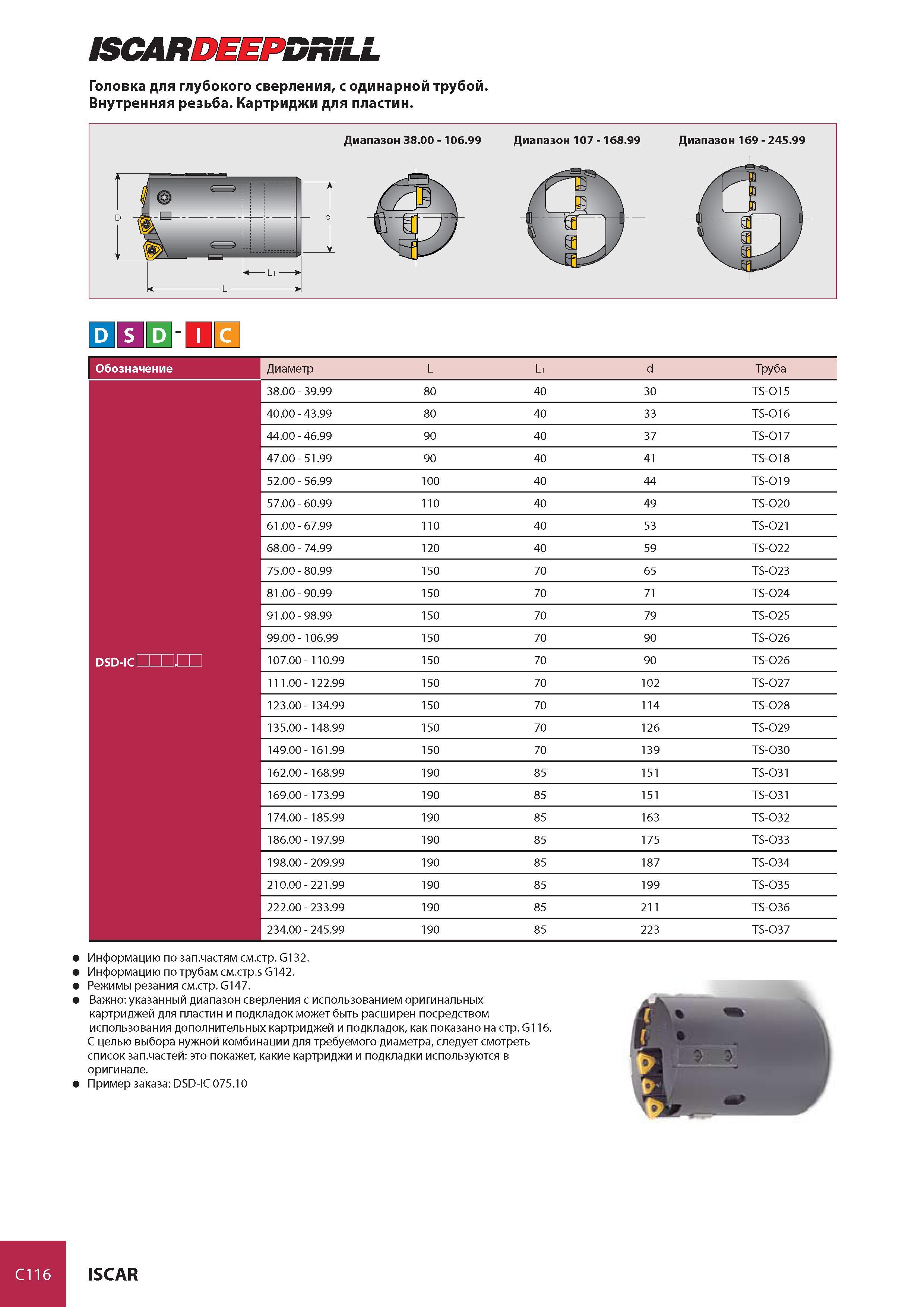

Каталог ISCAR 2008 Вращающийся инструмент Стр. C116 0715 Lab2u ISCARDEEPDRiLL Головка для глубокого сверления, с одинарной трубой. Внутренняя резьба. Картриджи для пластин. Диапазон 38.00 - 106.99 Диапазон 107 - 168.99 Диапазон 169 - 245.99 1 г ” D -М 1 d -\-Л ± 1 L L d s d - i c Обозначение Диаметр L L1 d Труба 38.00 - 39.99 80 40 30 TS-O15 40.00 - 43.99 80 40 33 TS-O16 44.00 - 46.99 90 40 37 TS-O17 47.00 - 51.99 90 40 41 TS-O18 52.00 - 56.99 100 40 44 TS-O19 57.00 - 60.99 110 40 49 TS-O20 61.00 - 67.99 110 40 53 TS-O21 68.00 - 74.99 120 40 59 TS-O22 75.00 - 80.99 150 70 65 TS-O23 81.00 - 90.99 150 70 71 TS-O24 91.00 - 98.99 150 70 79 TS-O25 99.00 - 106.99 150 70 90 TS-O26 107.00 - 110.99 150 70 90 TS-O26 111.00 - 122.99 150 70 102 TS-O27 123.00 - 134.99 150 70 114 TS-O28 135.00 - 148.99 150 70 126 TS-O29 149.00 - 161.99 150 70 139 TS-O30 162.00 - 168.99 190 85 151 TS-O31 169.00 - 173.99 190 85 151 TS-O31 174.00 - 185.99 190 85 163 TS-O32 186.00 - 197.99 190 85 175 TS-O33 198.00 - 209.99 190 85 187 TS-O34 210.00 - 221.99 190 85 199 TS-O35 222.00 - 233.99 190 85 211 TS-O36 234.00 - 245.99 190 85 223 TS-O37 Информацию по зап.частям см.стр. G132. Информацию по трубам см.стр G142. Режимы резания см.стр. G147. Важно указанный диапазон сверления с использованием оригинальных картриджей для пластин и подкладок может быть расширен посредством использования дополнительных картриджей и подкладок, как показано на стр. G116. С целью выбора нужной комбинации для требуемого диаметра, следует смотреть список зап.частей это покажет, какие картриджи и подкладки используются в оригинале. Пример заказа DSD-IC 075.10 C116 ISCAR |
|||||
