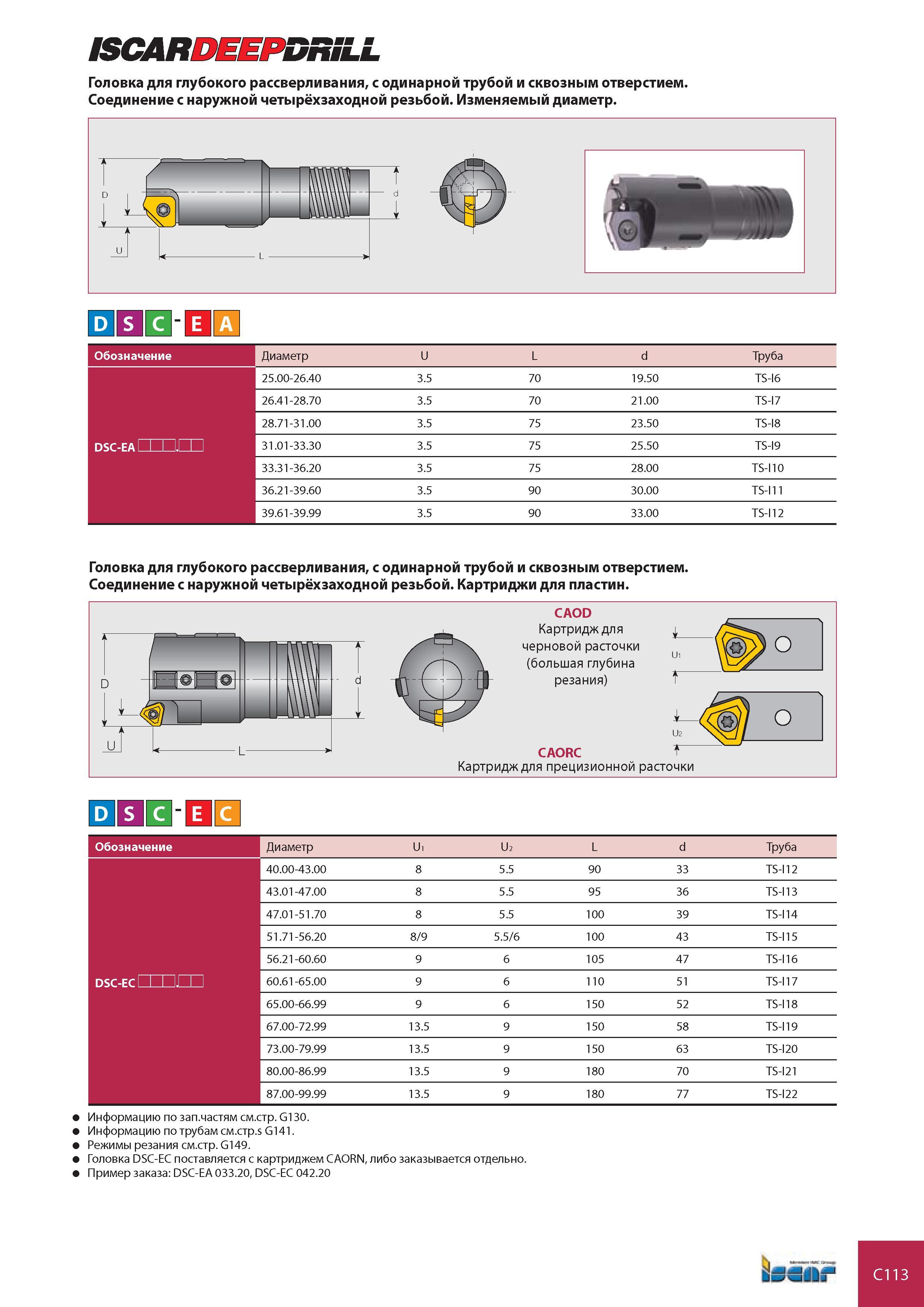

ISCARDEEPDRiLL Головка для глубокого рассверливания, с одинарной трубой и сквозным отверстием. Соединение с наружной четырёхзаходной резьбой. Изменяемый диаметр. D S C-g A Обозначение Диаметр U L d Труба 25.00-26.40 3.5 70 19.50 TS-I6 26.41-28.70 3.5 70 21.00 TS-I7 28.71-31.00 3.5 75 23.50 TS-I8 DSC-EA 1 1.1 1 31.01-33.30 3.5 75 25.50 TS-I9 33.31-36.20 3.5 75 28.00 TS-I10 36.21-39.60 3.5 90 30.00 TS-I11 39.61-39.99 3.5 90 33.00 TS-I12 Головка для глубокого рассверливания, с одинарной трубой и сквозным отверстием. Соединение с наружной четырёхзаходной резьбой. Картриджи для пластин. Disi с-га с Обозначение Диаметр U1 U2 L d Труба 40.00-43.00 8 5.5 90 33 TS-I12 43.01-47.00 8 5.5 95 36 TS-I13 47.01-51.70 8 5.5 100 39 TS-I14 51.71-56.20 8/9 5.5/6 100 43 TS-I15 56.21-60.60 9 6 105 47 TS-I16 DSC-EC 1 1. 1 60.61-65.00 9 6 110 51 TS-I17 65.00-66.99 9 6 150 52 TS-I18 67.00-72.99 13.5 9 150 58 TS-I19 73.00-79.99 13.5 9 150 63 TS-I20 80.00-86.99 13.5 9 180 70 TS-I21 87.00-99.99 13.5 9 180 77 TS-I22 Информацию по зап.частям см.стр. G130. Информацию по трубам см.стр G141. Режимы резания см.стр. G149. Головка DSC-EC поставляется с картриджем CAORN, либо заказывается отдельно. Пример заказа DSC-EA 033.20, DSC-EC 042.20 bur C113
