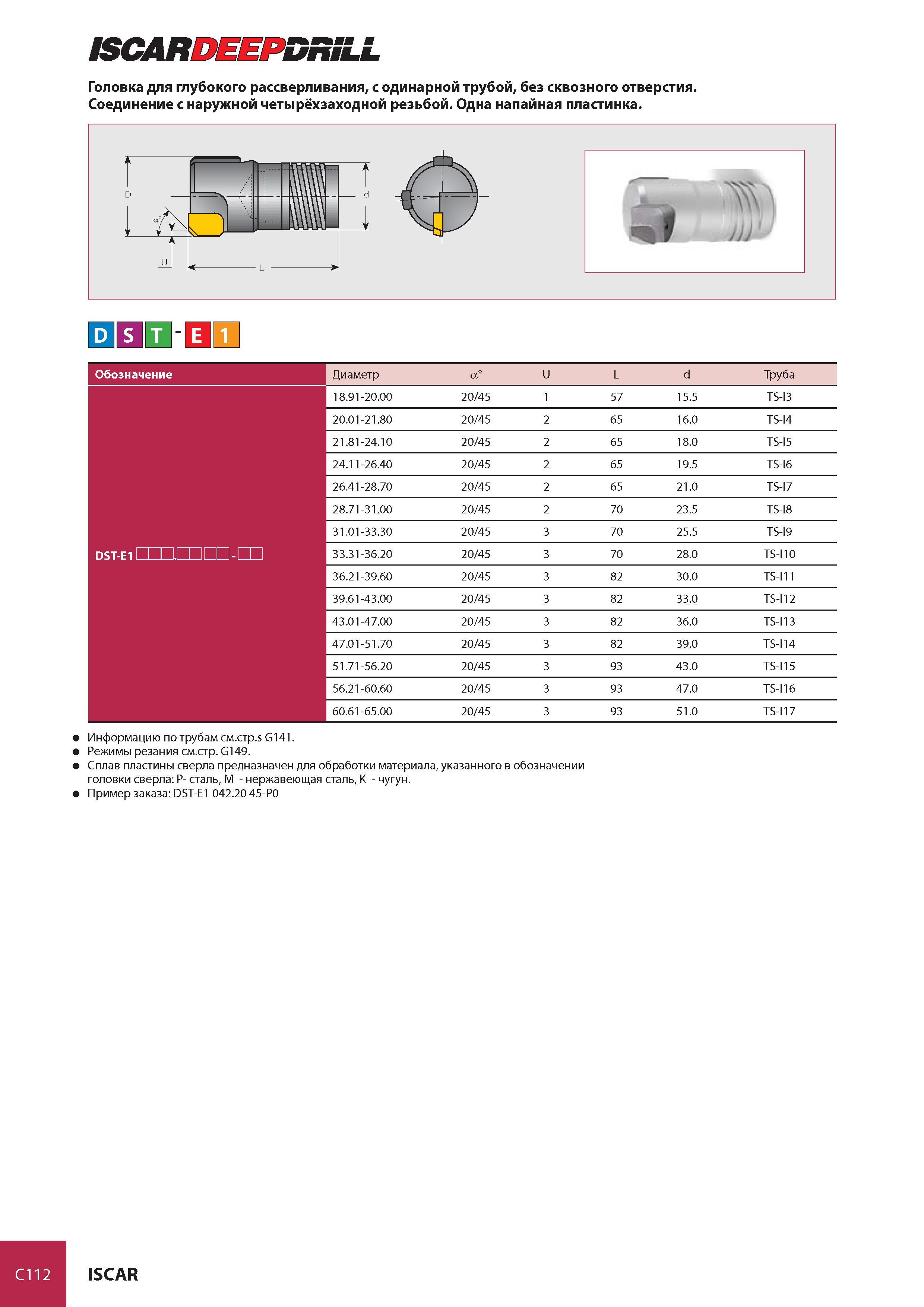

ISCARDEEPDRiLL Головка для глубокого рассверливания, с одинарной трубой, без сквозного отверстия. Соединение с наружной четырёхзаходной резьбой. Одна напайная пластинка. t D i ih Тр и /Ь 1 г _yj L > Обозначение Диаметр а° U L d Труба 18.91-20.00 20/45 1 57 15.5 TS-I3 20.01-21.80 20/45 2 65 16.0 TS-I4 21.81-24.10 20/45 2 65 18.0 TS-I5 24.11-26.40 20/45 2 65 19.5 TS-I6 26.41-28.70 20/45 2 65 21.0 TS-I7 28.71-31.00 20/45 2 70 23.5 TS-I8 31.01-33.30 20/45 3 70 25.5 TS-I9 33.31-36.20 20/45 3 70 28.0 TS-I10 36.21-39.60 20/45 3 82 30.0 TS-I11 39.61-43.00 20/45 3 82 33.0 TS-I12 43.01-47.00 20/45 3 82 36.0 TS-I13 47.01-51.70 20/45 3 82 39.0 TS-I14 51.71-56.20 20/45 3 93 43.0 TS-I15 56.21-60.60 20/45 3 93 47.0 TS-I16 60.61-65.00 20/45 3 93 51.0 TS-I17 Информацию по трубам CM.rrp.s G141. Режимы резания см.стр. G149. Сплав пластины сверла предназначен для обработки материала, указанного в обозначении головки сверла P- сталь, M - нержавеющая сталь, K - чугун. Пример заказа DST-E1 042.20 45-P0 C112 ISCAR
