708 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.C109

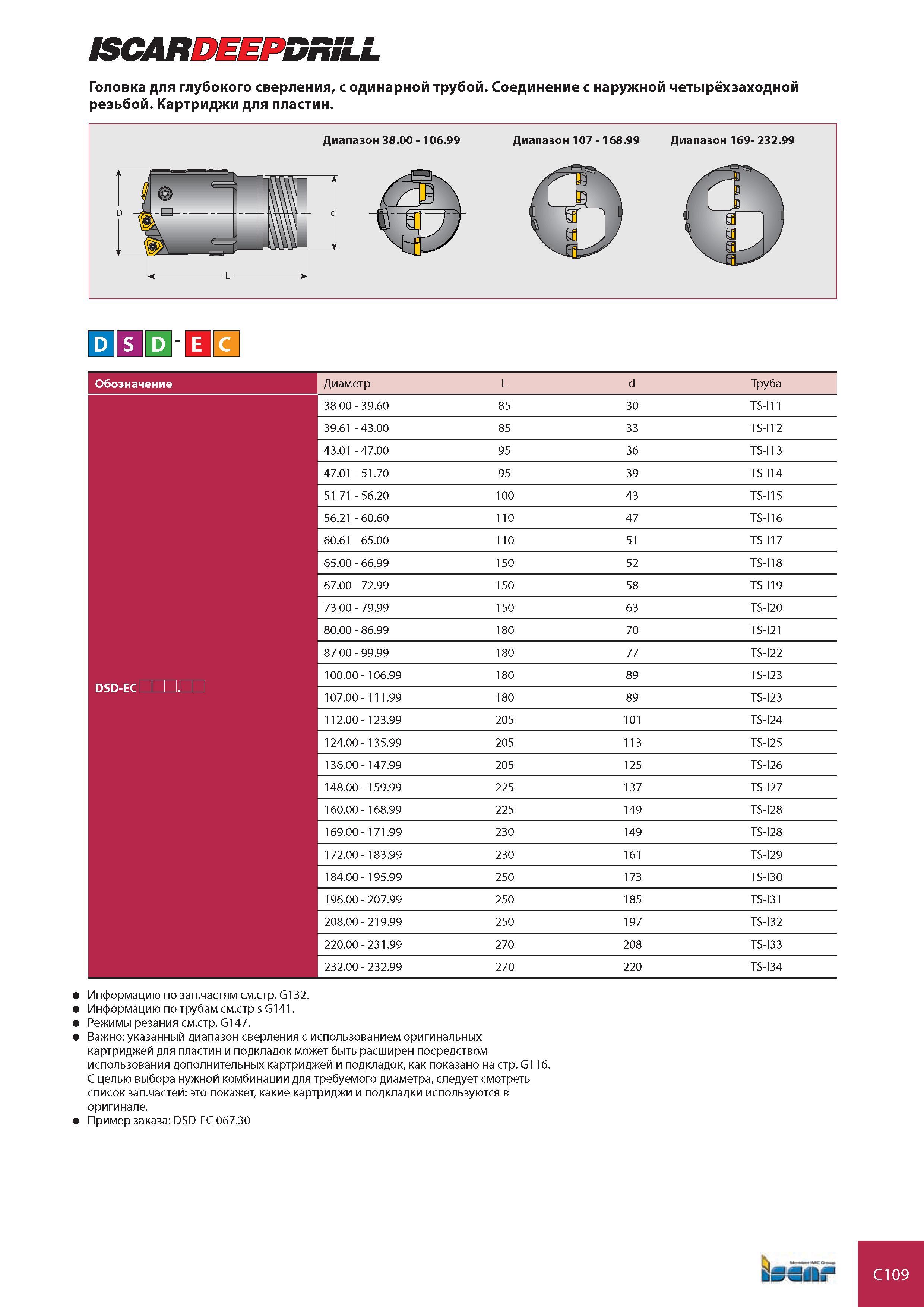

Каталог ISCAR 2008 Вращающийся инструмент Стр. C109 0708 Lab2u ISCARDEEPDRiLL Головка для глубокого сверления, с одинарной трубой. Соединение с наружной четырёхзаходной резьбой. Картриджи для пластин. Диапазон 38.00 - 106.99 Диапазон 107 - 168.99 Диапазон 169- 232.99 D S DTU C Обозначение Диаметр L d Труба 38.00 - 39.60 85 30 TS-I11 39.61 - 43.00 85 33 TS-I12 43.01 - 47.00 95 36 TS-I13 47.01 - 51.70 95 39 TS-I14 51.71 - 56.20 100 43 TS-I15 56.21 - 60.60 110 47 TS-I16 60.61 - 65.00 110 51 TS-I17 65.00 - 66.99 150 52 TS-I18 67.00 - 72.99 150 58 TS-I19 73.00 - 79.99 150 63 TS-I20 80.00 - 86.99 180 70 TS-I21 87.00 - 99.99 180 77 TS-I22 DSD-EC 1 II U 1 100.00 - 106.99 180 89 TS-I23 107.00 - 111.99 180 89 TS-I23 112.00 - 123.99 205 101 TS-I24 124.00 - 135.99 205 113 TS-I25 136.00 - 147.99 205 125 TS-I26 148.00 - 159.99 225 137 TS-I27 160.00 - 168.99 225 149 TS-I28 169.00 - 171.99 230 149 TS-I28 172.00 - 183.99 230 161 TS-I29 184.00 - 195.99 250 173 TS-I30 196.00 - 207.99 250 185 TS-I31 208.00 - 219.99 250 197 TS-I32 220.00 - 231.99 270 208 TS-I33 232.00 - 232.99 270 220 TS-I34 Информацию по зап.частям см.стр. G132. Информацию по трубам см.стр G141. Режимы резания см.стр. G147. Важно указанный диапазон сверления с использованием оригинальных картриджей для пластин и подкладок может быть расширен посредством использования дополнительных картриджей и подкладок, как показано на стр. G116. С целью выбора нужной комбинации для требуемого диаметра, следует смотреть список зап.частей это покажет, какие картриджи и подкладки используются в оригинале. Пример заказа DSD-EC 067.30 bur C109
