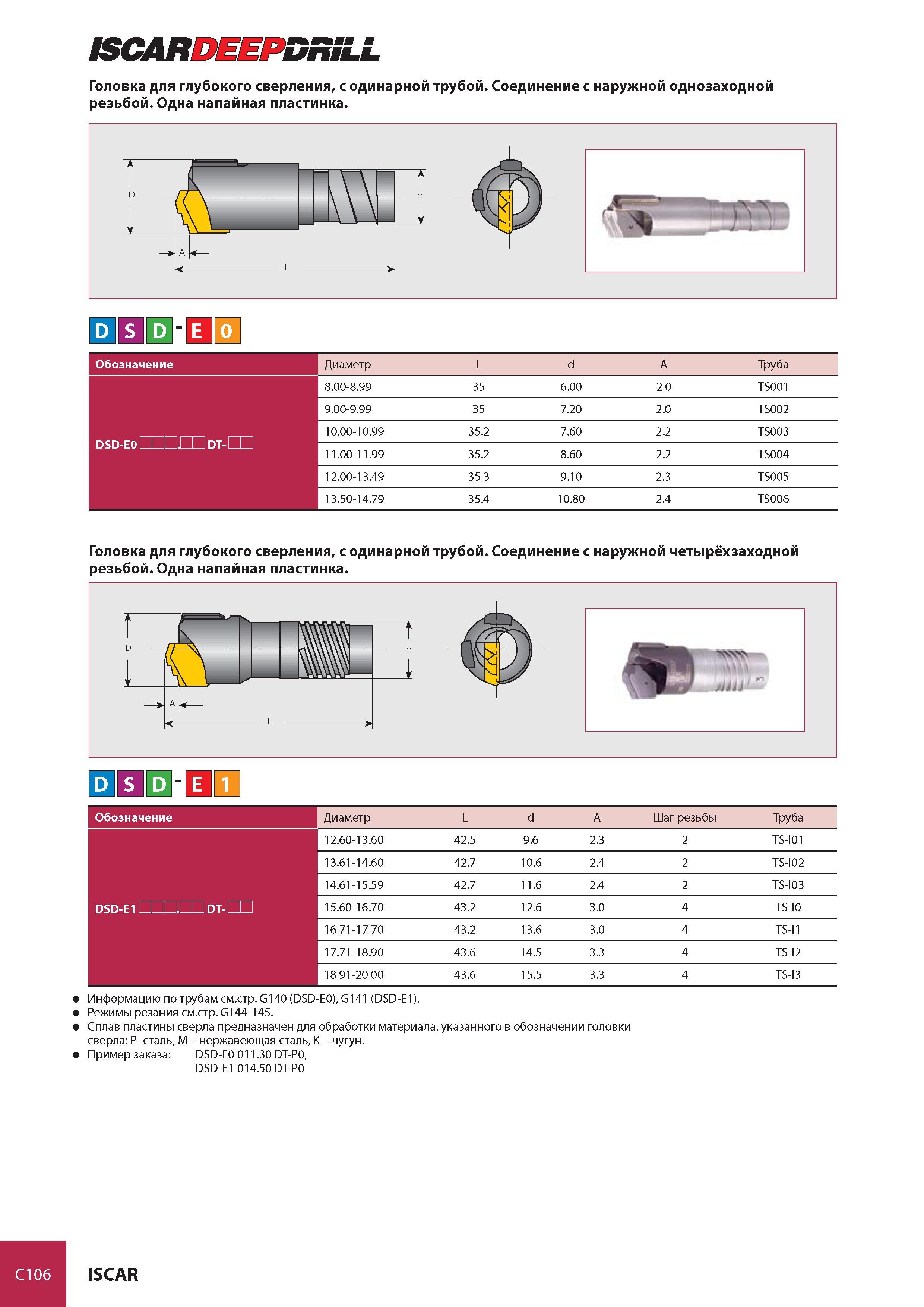

ISCARDEEPDRiLL C106 Головка для глубокого сверления, с одинарной трубой. Соединение с наружной однозаходной резьбой. Одна напайная пластинка. DIM DHI0 Обозначение Диаметр L d A Труба 8.00-8.99 35 6.00 2.0 TS001 9.00-9.99 35 7.20 2.0 TS002 DSD-E0 1 1 II U 1 1 DT- ГП 10.00-10.99 35.2 7.60 2.2 TS003 11.00-11.99 35.2 8.60 2.2 TS004 12.00-13.49 35.3 9.10 2.3 TS005 13.50-14.79 35.4 10.80 2.4 TS006 Головка для глубокого сверления, с одинарной трубой. Соединение с наружной четырёхзаходной резьбой. Одна напайная пластинка. Dis D-ra 1 Обозначение Диаметр L d A Шаг резьбы Труба 12.60-13.60 42.5 9.6 2.3 2 TS-I01 13.61-14.60 42.7 10.6 2.4 2 TS-I02 14.61-15.59 42.7 11.6 2.4 2 TS-I03 DSD-E1 1 LI 1 DT- 1 1 15.60-16.70 43.2 12.6 3.0 4 TS-I0 16.71-17.70 43.2 13.6 3.0 4 TS-I1 17.71-18.90 43.6 14.5 3.3 4 TS-I2 18.91-20.00 43.6 15.5 3.3 4 TS-I3 Информацию по трубам см.стр. G140 (DSD-E0), G141 (DSD-E1). Режимы резания см.стр. G144-145. Сплав пластины сверла предназначен для обработки материала, указанного в обозначении головки сверла P- сталь, M - нержавеющая сталь, K - чугун. Пример заказа DSD-E0 011.30 DT-P0, DSD-E1 014.50 DT-P0 ISCAR
