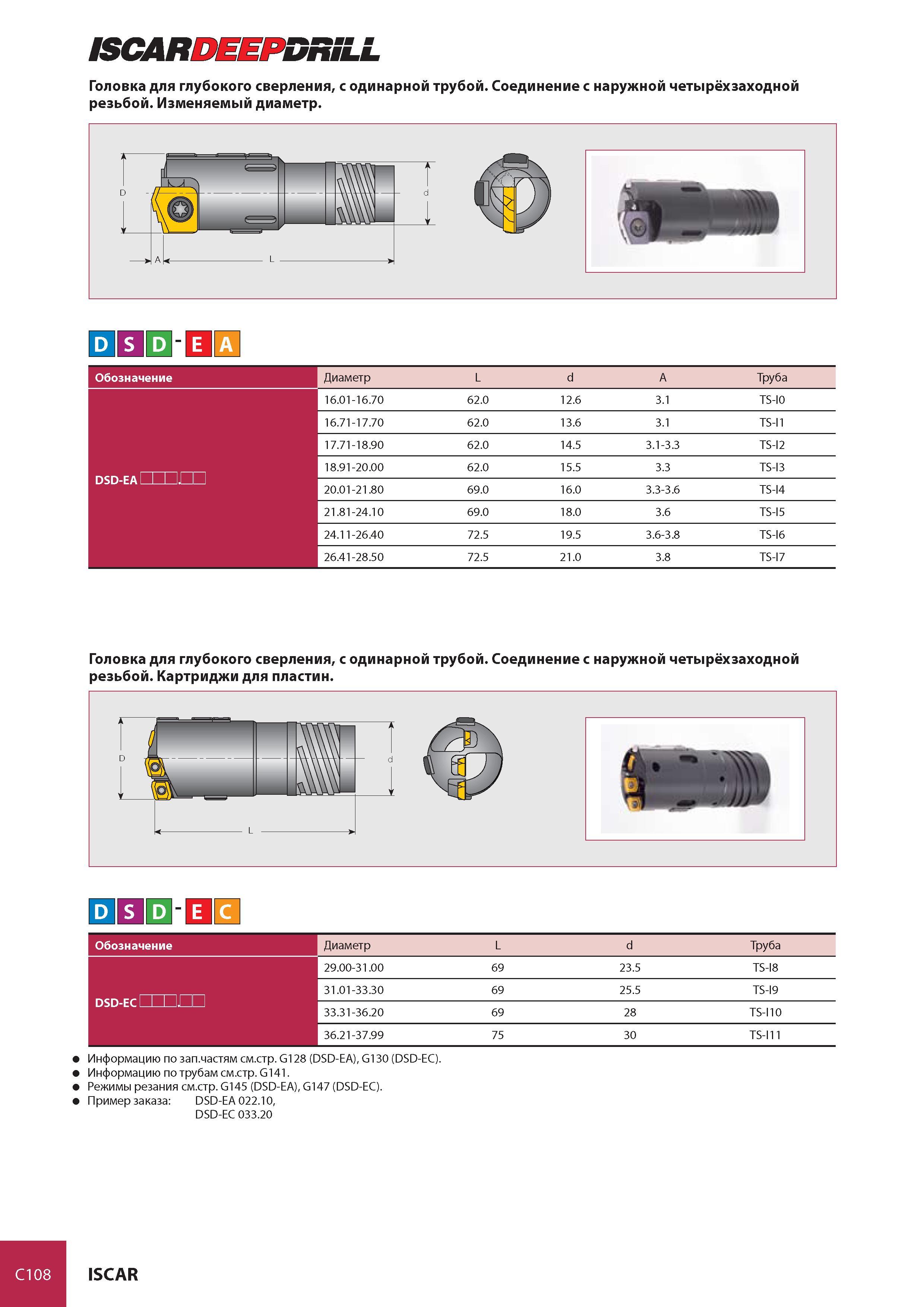

ISCARDEEPDRiLL Головка для глубокого сверления, с одинарной трубой. Соединение с наружной четырёхзаходной резьбой. Изменяемый диаметр. Обозначение Диаметр L d A Труба 16.01-16.70 62.0 12.6 3.1 TS-I0 16.71-17.70 62.0 13.6 3.1 TS-I1 17.71-18.90 62.0 14.5 3.1-3.3 TS-I2 DSD-EA 1 1 1 U II 1 18.91-20.00 62.0 15.5 3.3 TS-I3 20.01-21.80 69.0 16.0 3.3-3.6 TS-I4 21.81-24.10 69.0 18.0 3.6 TS-I5 24.11-26.40 72.5 19.5 3.6-3.8 TS-I6 26.41-28.50 72.5 21.0 3.8 TS-I7 Головка для глубокого сверления, с одинарной трубой. Соединение с наружной четырёхзаходной резьбой. Картриджи для пластин. d s Dill c Обозначение Диаметр L d Труба 29.00-31.00 69 23.5 TS-I8 DSD-EC 1 II. 31.01-33.30 69 25.5 TS-I9 33.31-36.20 69 28 TS-I10 36.21-37.99 75 30 TS-I11 Информацию по зап.частям см.стр. G128 (DSD-EA), G130 (DSD-EC). Информацию по трубам см.стр. G141. Режимы резания см.стр. G145 (DSD-EA), G147 (DSD-EC). Пример заказа DSD-EA 022.10, DSD-EC 033.20 C108 ISCAR
