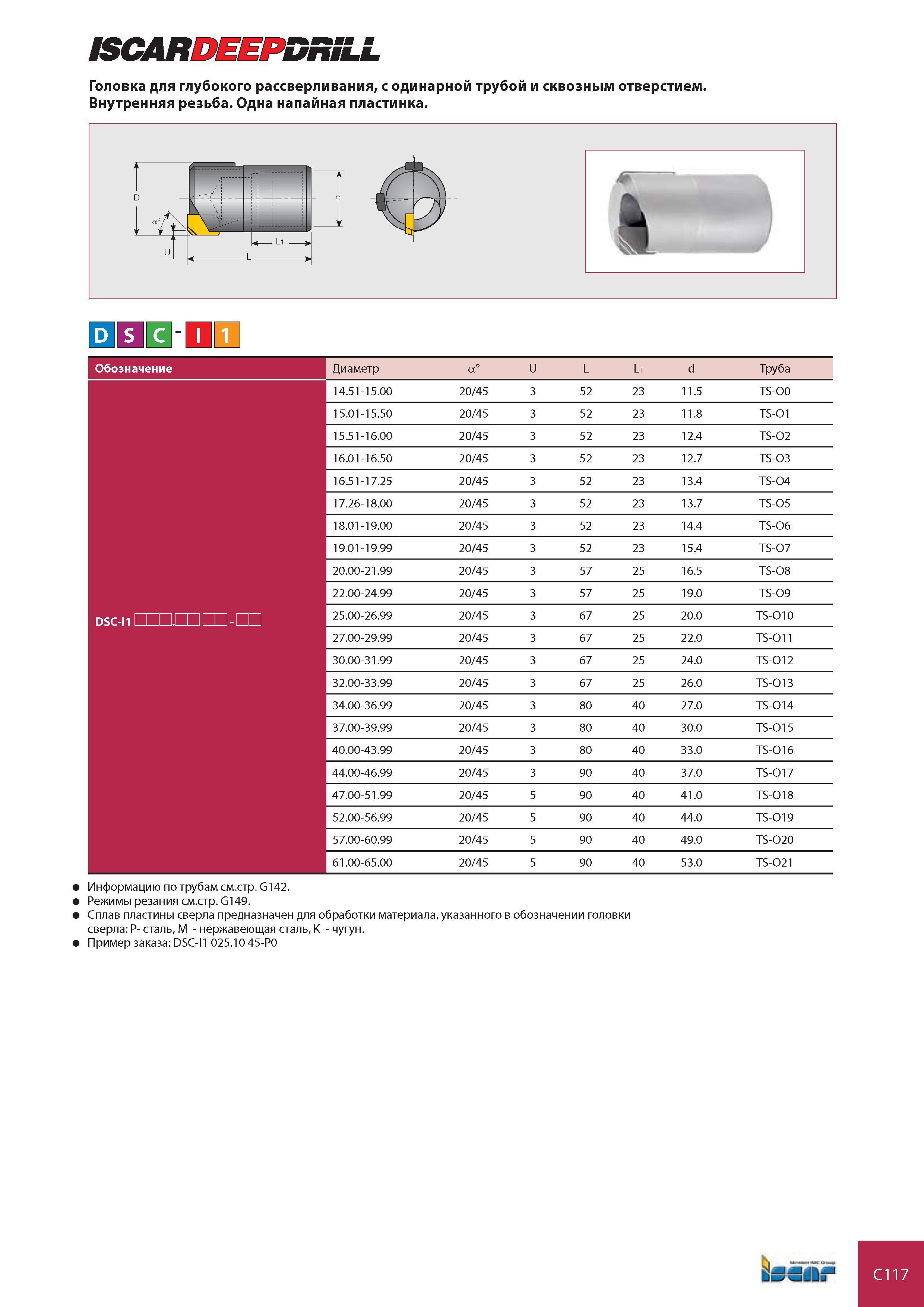

ISCARDEEPDRiLL Головка для глубокого рассверливания, с одинарной трубой и сквозным отверстием. Внутренняя резьба. Одна напайная пластинка. D S C- 1 Обозначение Диаметр a° U L L1 d Труба 14.51-15.00 20/45 3 52 23 11.5 TS-O0 15.01-15.50 20/45 3 52 23 11.8 TS-O1 15.51-16.00 20/45 3 52 23 12.4 TS-O2 16.01-16.50 20/45 3 52 23 12.7 TS-O3 16.51-17.25 20/45 3 52 23 13.4 TS-O4 17.26-18.00 20/45 3 52 23 13.7 TS-O5 18.01-19.00 20/45 3 52 23 14.4 TS-O6 19.01-19.99 20/45 3 52 23 15.4 TS-O7 20.00-21.99 20/45 3 57 25 16.5 TS-O8 22.00-24.99 20/45 3 57 25 19.0 TS-O9 Dsc-ii тлгп m - пп 25.00-26.99 20/45 3 67 25 20.0 TS-O10 27.00-29.99 20/45 3 67 25 22.0 TS-O11 30.00-31.99 20/45 3 67 25 24.0 TS-O12 32.00-33.99 20/45 3 67 25 26.0 TS-O13 34.00-36.99 20/45 3 80 40 27.0 TS-O14 37.00-39.99 20/45 3 80 40 30.0 TS-O15 40.00-43.99 20/45 3 80 40 33.0 TS-O16 44.00-46.99 20/45 3 90 40 37.0 TS-O17 47.00-51.99 20/45 5 90 40 41.0 TS-O18 52.00-56.99 20/45 5 90 40 44.0 TS-O19 57.00-60.99 20/45 5 90 40 49.0 TS-O20 61.00-65.00 20/45 5 90 40 53.0 TS-O21 Информацию по трубам см.стр. G142. Режимы резания см.стр. G149. Сплав пластины сверла предназначен для обработки материала, указанного в обозначении головки сверла P- сталь, M - нержавеющая сталь, K - чугун. Пример заказа DSC-I1 025.10 45-P0 bur C117
