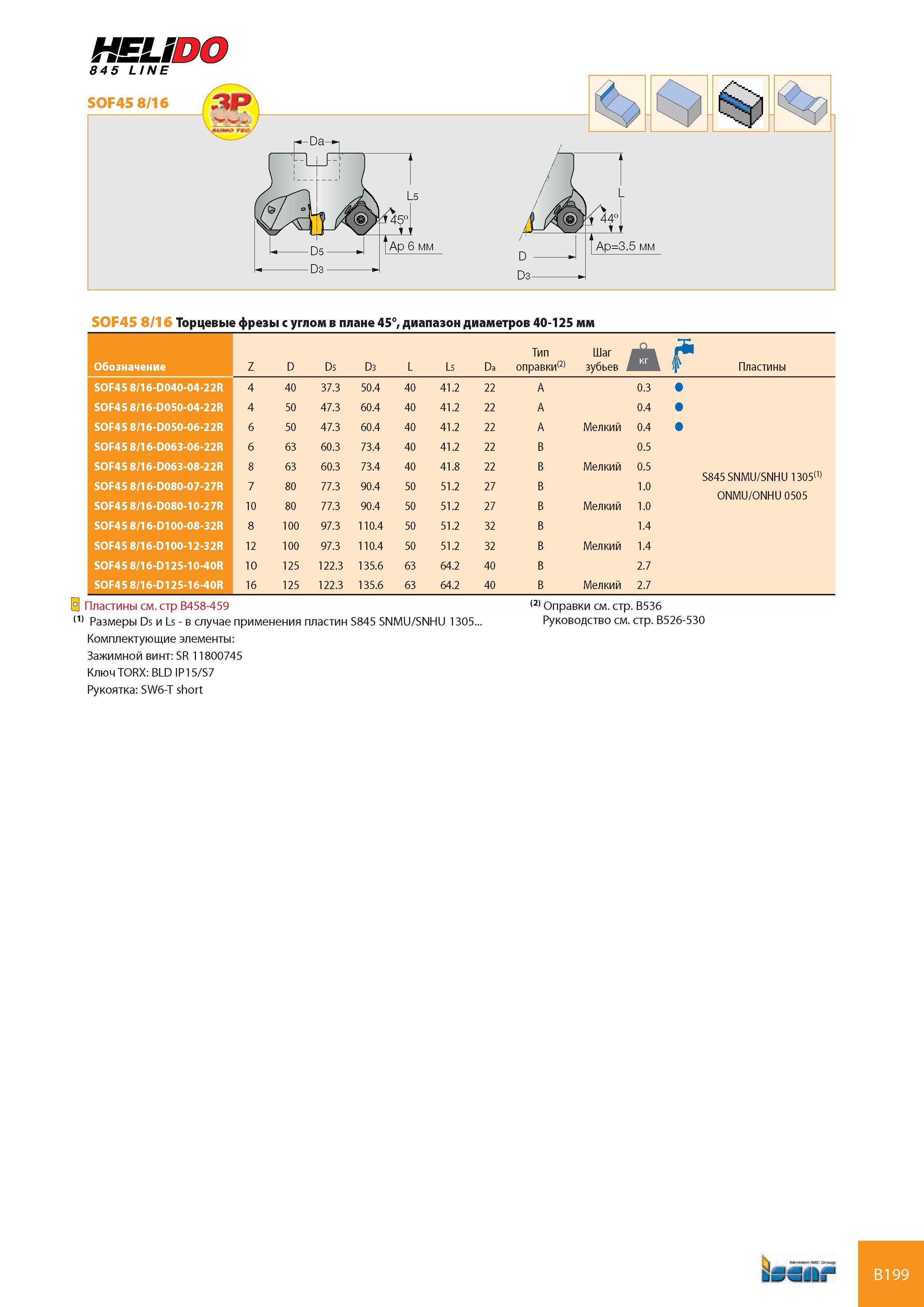

SOF45 8/16 Торцевые фрезы с углом в плане 45°, диапазон диаметров 40-125 мм Тип Шаг if Обозначение Z D D5 D3 L L5 Da оправки(2) зубьев кг кг f Пластины SOF45 8/16-D040-04-22R 4 40 37.3 50.4 40 41.2 22 A 0.3 SOF45 8/16-D050-04-22R 4 50 47.3 60.4 40 41.2 22 A 0.4 SOF45 8/16-D050-06-22R 6 50 47.3 60.4 40 41.2 22 A Мелкий 0.4 SOF45 8/16-D063-06-22R 6 63 60.3 73.4 40 41.2 22 B 0.5 SOF45 8/16-D063-08-22R 8 63 60.3 73.4 40 41.8 22 B Мелкий 0.5 S845 SNMU/SNHU 1305(1) SOF45 8/16-D080-07-27R 7 80 77.3 90.4 50 51.2 27 B 1.0 ONMU/ONHU 0505 SOF45 8/16-D080-10-27R 10 80 77.3 90.4 50 51.2 27 B Мелкий 1.0 SOF45 8/16-D100-08-32R 8 100 97.3 110.4 50 51.2 32 B 1.4 SOF45 8/16-D100-12-32R 12 100 97.3 110.4 50 51.2 32 B Мелкий 1.4 SOF45 8/16-D125-10-40R 10 125 122.3 135.6 63 64.2 40 B 2.7 SOF45 8/16-D125-16-40R 16 125 122.3 135.6 63 64.2 40 B Мелкий 2.7 Пластины см. стр B458-459 121 Оправки см. стр. B536 111 Размеры D5 и L5 - в случае применения пластин S845 SNMU/SNHU 1305... Руководство см. стр. B526-530 Комплектующие элементы Зажимной винт SR 11800745 Ключ TORX BLD IP15/S7 Рукоятка SW6-T short bur B199
