242 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B201

Каталог ISCAR 2008 Вращающийся инструмент Стр. B201 0242 Lab2u

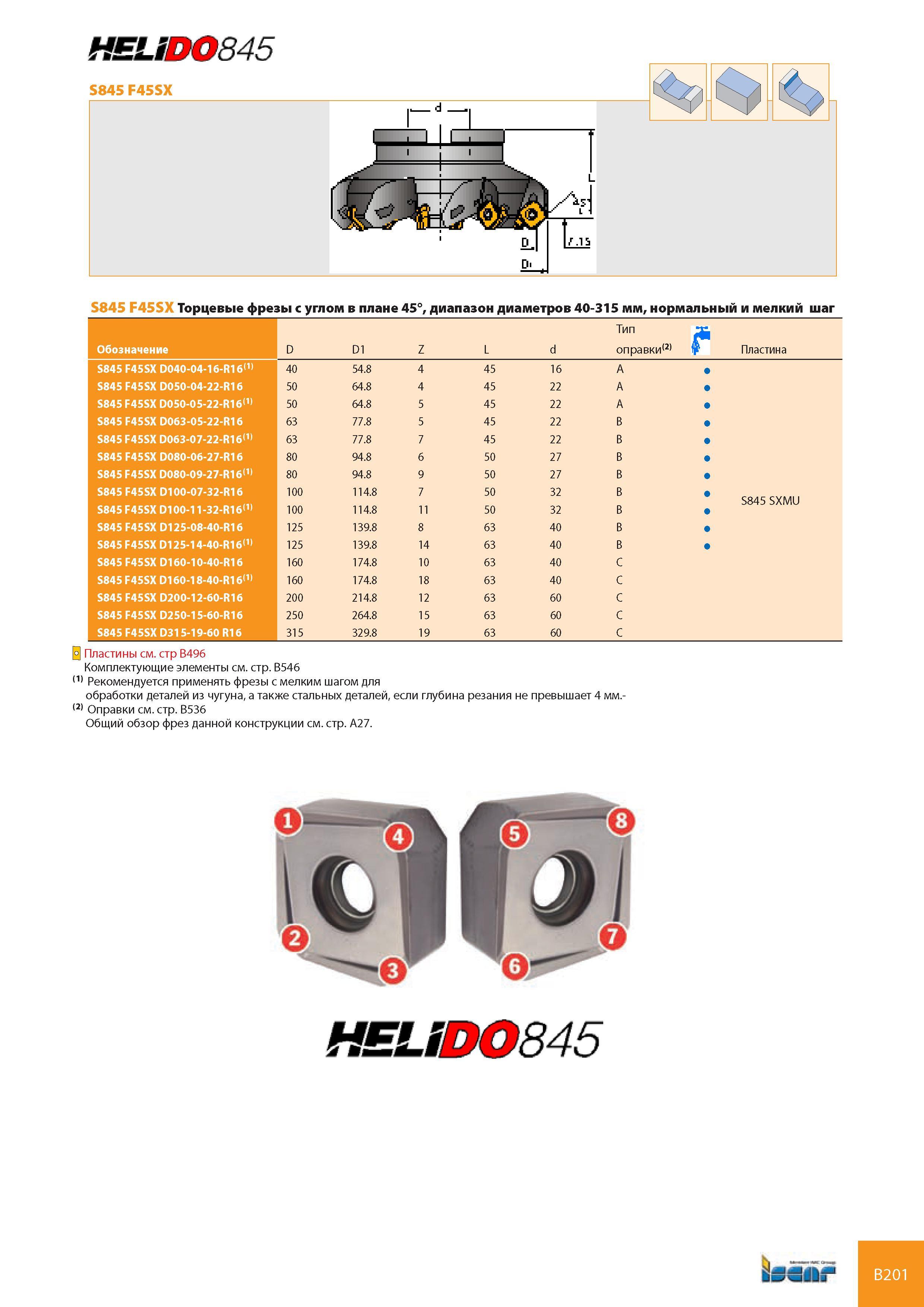

Di S845 F45SX Торцевые фрезы с углом в плане 45°, диапазон диаметров 40-315 мм, нормальный и мелкий шаг Обозначение D D1 Z L d Тип оправки121 Пластинa S845 F45SX D040-04-16-R16111 40 54.8 4 45 16 A S845 F45SX D050-04-22-R16 50 64.8 4 45 22 A S845 F45SX D050-05-22-R16111 50 64.8 5 45 22 A S845 F45SX D063-05-22-R16 63 77.8 5 45 22 B S845 F45SX D063-07-22-R16111 63 77.8 7 45 22 B S845 F45SX D080-06-27-R16 80 94.8 6 50 27 B S845 F45SX D080-09-27-R16111 80 94.8 9 50 27 B S845 F45SX D100-07-32-R16 100 114.8 7 50 32 B S845 SXMU S845 F45SX D100-11-32-R16111 100 114.8 11 50 32 B S845 F45SX D125-08-40-R16 125 139.8 8 63 40 B S845 F45SX D125-14-40-R16111 125 139.8 14 63 40 B S845 F45SX D160-10-40-R16 160 174.8 10 63 40 C S845 F45SX D160-18-40-R16111 160 174.8 18 63 40 C S845 F45SX D200-12-60-R16 200 214.8 12 63 60 C S845 F45SX D250-15-60-R16 250 264.8 15 63 60 C S845 F45SX D315-19-60 R16 315 329.8 19 63 60 C Пластины см. стр B496 Комплектующие элементы см. стр. B546 111 Рекомендуется применять фрезы с мелким шагом для обработки деталей из чугуна, а также стальных деталей, если глубина резания не превышает 4 мм.-121 Оправки см. стр. B536 Общий обзор фрез данной конструкции см. стр. A27. B201
