241 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B200

Каталог ISCAR 2008 Вращающийся инструмент Стр. B200 0241 Lab2u

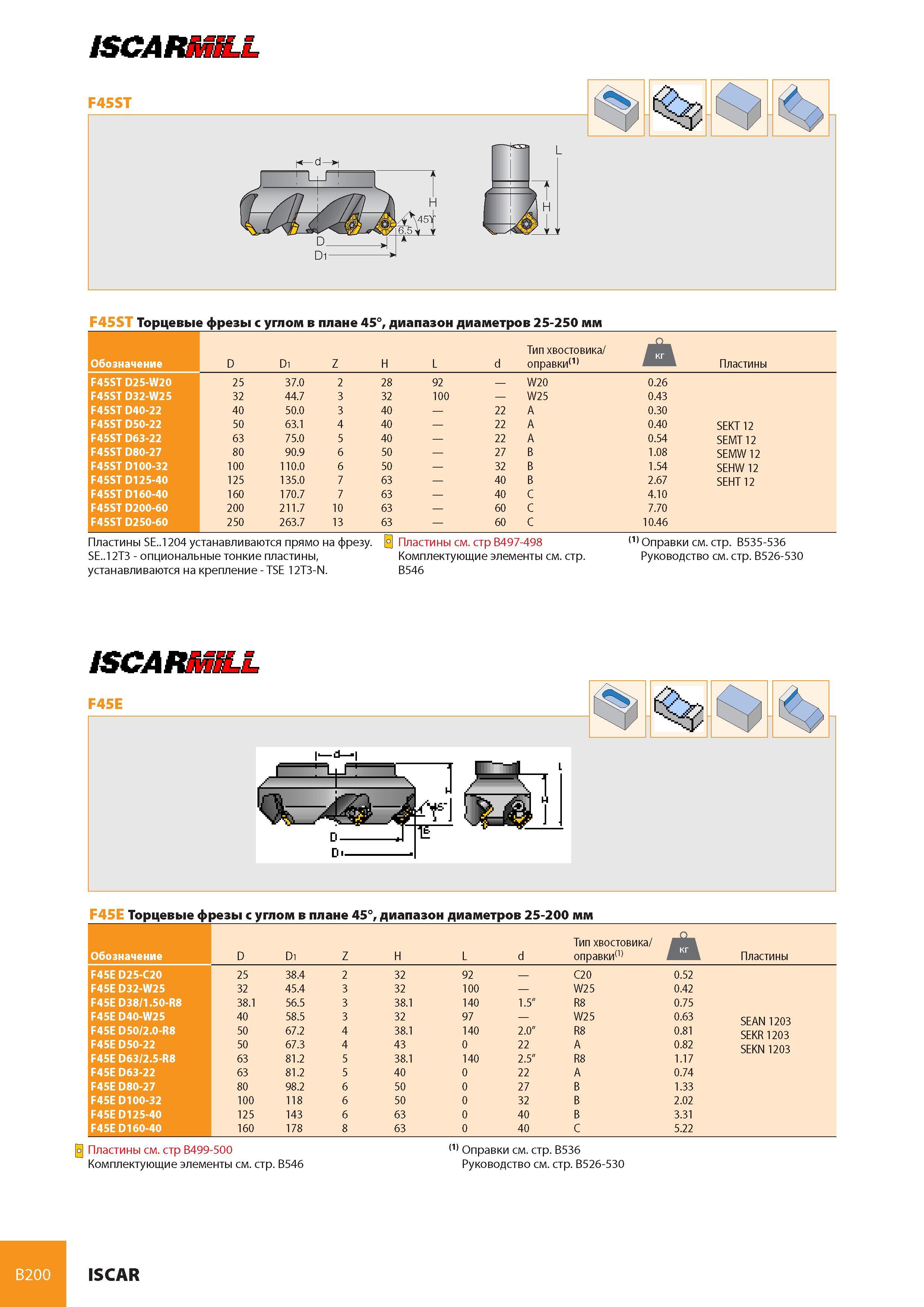

ISCARJniLL F45ST Торцевые фрезы с углом в плане 45°, диапазон диаметров 25-250 мм Обозначение D D1 Z H L d Тип хвостовика/ оправки111 1 Пластины F45ST D25-W20 25 37.0 2 28 92 W20 0.26 F45ST D32-W25 32 44.7 3 32 100 W25 0.43 F45ST D40-22 40 50.0 3 40 22 A 0.30 F45ST D50-22 50 63.1 4 40 22 A 0.40 SEKT 12 F45ST D63-22 63 75.0 5 40 22 A 0.54 SEMT 12 F45ST D80-27 80 90.9 6 50 27 B 1.08 SEMW 12 F45ST D100-32 100 110.0 6 50 32 B 1.54 SEHW 12 F45ST D125-40 125 135.0 7 63 40 B 2.67 SEHT 12 F45ST D160-40 160 170.7 7 63 40 C 4.10 F45ST D200-60 200 211.7 10 63 60 C 7.70 F45ST D250-60 250 263.7 13 63 60 C 10.46 Пластины SE..1204 устанавливаются прямо на фрезу. Пластины см. стр B497-498 111 Оправки см. стр. B535-536 SE..12T3 - опциональные тонкие пластины, Комплектующие элементы см. стр. Руководство см. стр. B526-530 устанавливаются на крепление - TSE 12T3-N. B546 ISCARMtLL F45E F45E Торцевые фрезы с углом в плане 45°, диапазон диаметров 25-200 мм Обозначение D D1 Z H L d Тип хвостовика/ оправки(1) 1 Пластины F45E D25-C20 25 38.4 2 32 92 C20 0.52 F45E D32-W25 32 45.4 3 32 100 W25 0.42 F45E D38/1.50-R8 38.1 56.5 3 38.1 140 1.5" R8 0.75 F45E D40-W25 40 58.5 3 32 97 W25 0.63 SEAN 1203 F45E D50/2.0-R8 50 67.2 4 38.1 140 2.0" R8 0.81 SEKR1203 F45E D50-22 50 67.3 4 43 0 22 A 0.82 SEKN 1203 F45E D63/2.5-R8 63 81.2 5 38.1 140 2.5" R8 1.17 F45E D63-22 63 81.2 5 40 0 22 A 0.74 F45E D80-27 80 98.2 6 50 0 27 B 1.33 F45E D100-32 100 118 6 50 0 32 B 2.02 F45E D125-40 125 143 6 63 0 40 B 3.31 F45E D160-40 160 178 8 63 0 40 C 5.22 о Пластины см. стр B499-500 111 Оправки см. стр. B536 Комплектующие элементы см. стр. B546 Руководство см. стр. B526-530 B200 ISCAR
