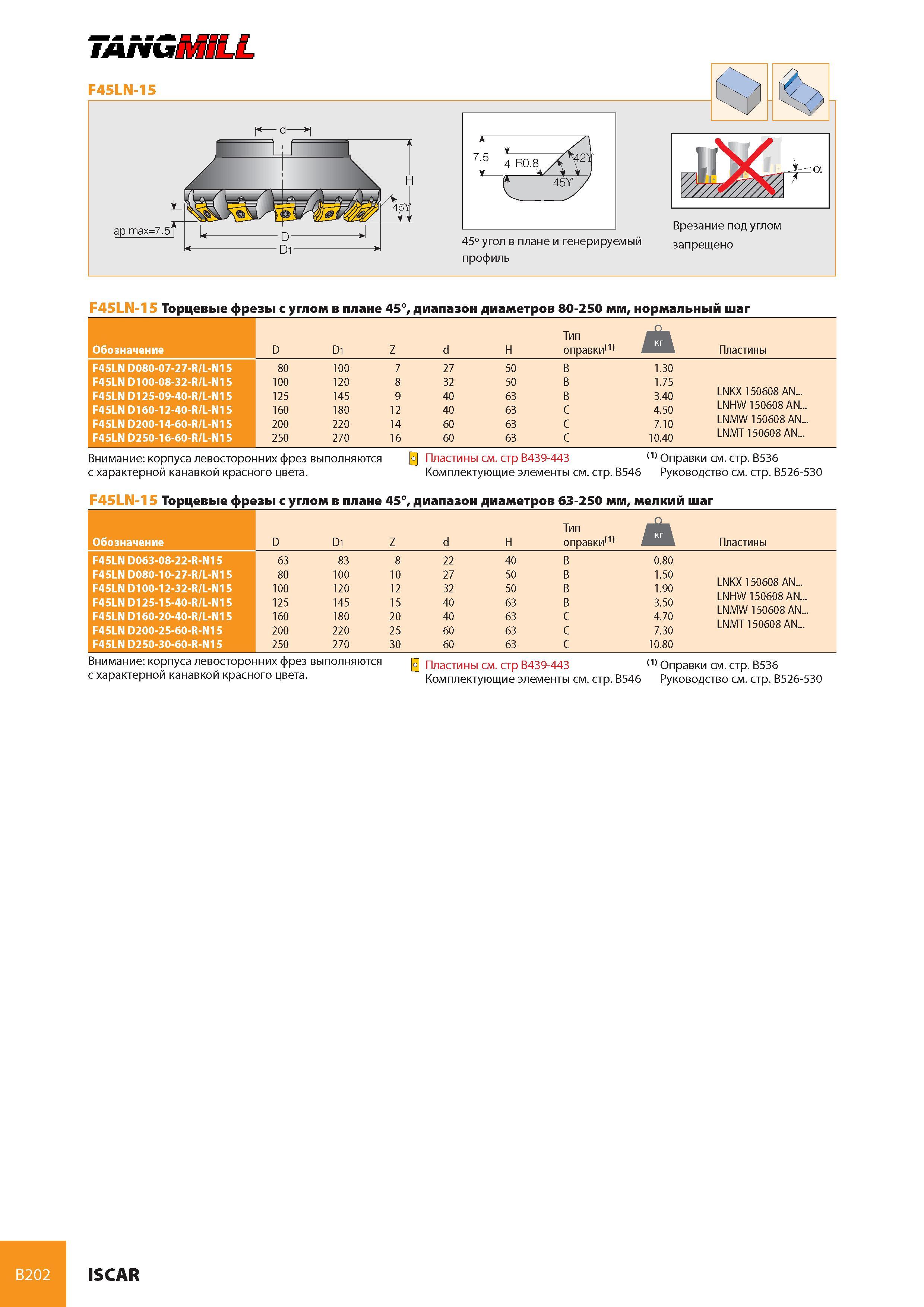

iANGMILL F45LN-15 d >1 ap max=7.5 45° угол в плане и генерируемый профиль Врезание под углом запрещено F45LN-15 Торцевые фрезы с углом в плане 45°, диапазон диаметров 80-250 мм, нормальный шаг Обозначение F45LN D080-07-27-R/L-N15 F45LN D100-08-32-R/L-N15 F45LN D125-09-40-R/L-N15 F45LN D160-12-40-R/L-N15 F45LN D200-14-60-R/L-N15 F45LN D250-16-60-R/L-N15 D D1 Z d H Тип оправки(1) u Пластины 80 100 7 27 50 B 1.30 100 120 8 32 50 B 1.75 125 145 9 40 63 B 3.40 LNKX 150608 AN... 160 180 12 40 63 C 4.50 LNHW 150608 AN... 200 220 14 60 63 C 7.10 LNMW 150608 AN... 250 270 16 60 63 C 10.40 LNMT 150608 AN... Внимание корпуса левосторонних фрез выполняются с характерной канавкой красного цвета. Пластины см. стр B439-443 (1) Оправки см. стр. B536 Комплектующие элементы см. стр. B546 Руководство см. стр. B526-530 F45LN-15 Торцевые фрезы с углом в плане 45°, диапазон диаметров 63-250 мм, мелкий шаг Обозначение D D1 Z d H оправки(1) F45LN D063-08-22-R-N15 63 83 8 22 40 B 0.80 F45LN D080-10-27-R/L-N15 80 100 10 27 50 B 1.50 F45LN D100-12-32-R/L-N15 100 120 12 32 50 B 1.90 F45LN D125-15-40-R/L-N15 125 145 15 40 63 B 3.50 F45LN D160-20-40-R/L-N15 160 180 20 40 63 C 4.70 F45LN D200-25-60-R-N15 200 220 25 60 63 C 7.30 F45LN D250-30-60-R-N15 250 270 30 60 63 C 10.80 Внимание корпуса левосторонних фрез выполняются с характерной канавкой красного цвета. Пластины см. стр B439-443 (1) Оп Комплектующие элементы см. стр. B546 Ру LNKX 150608 AN... LNHW 150608 AN... LNMW 150608 AN... LNMT 150608 AN... B202 ISCAR
