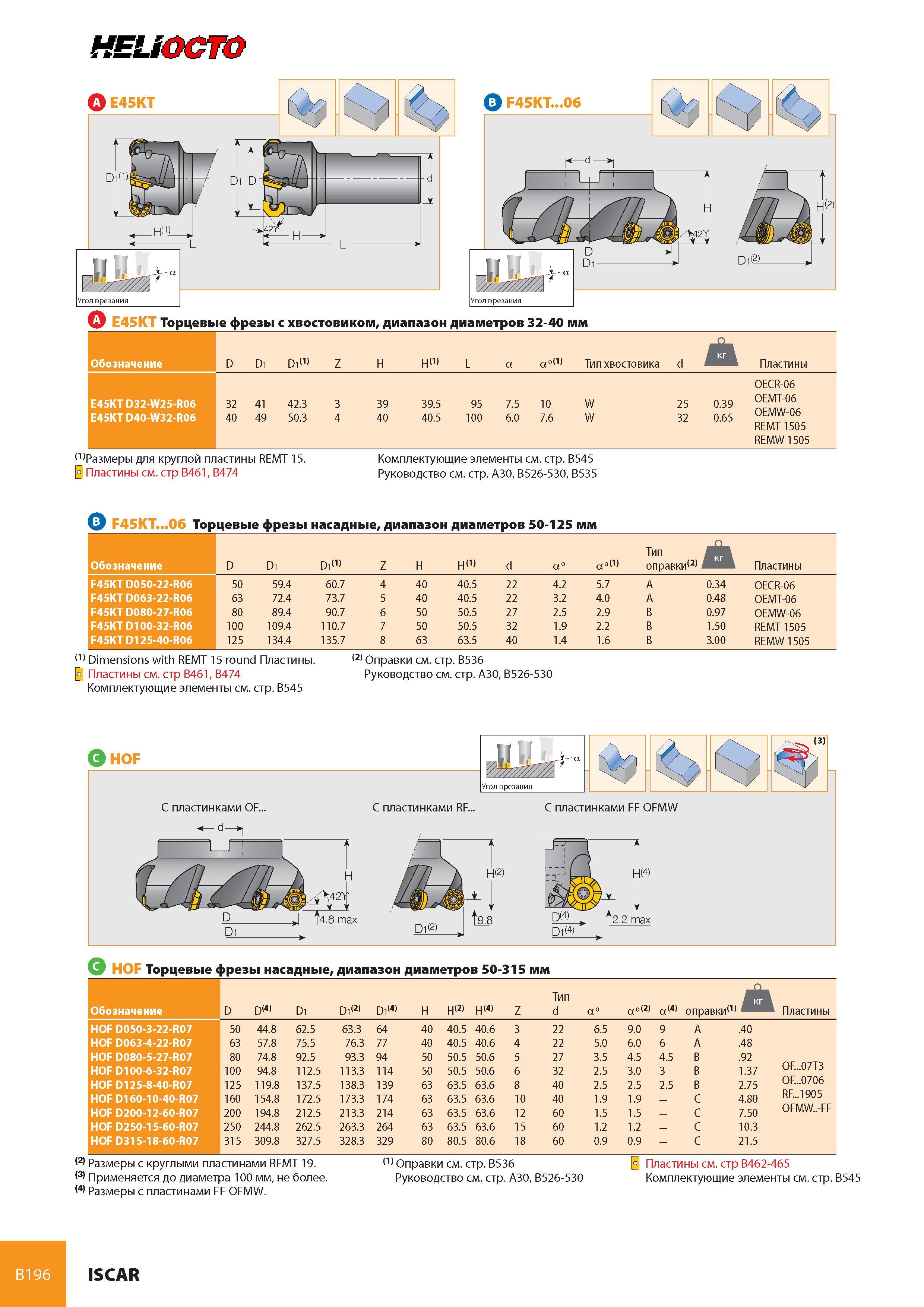

237 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B196

Каталог ISCAR 2008 Вращающийся инструмент Стр. B196 0237 Lab2u
