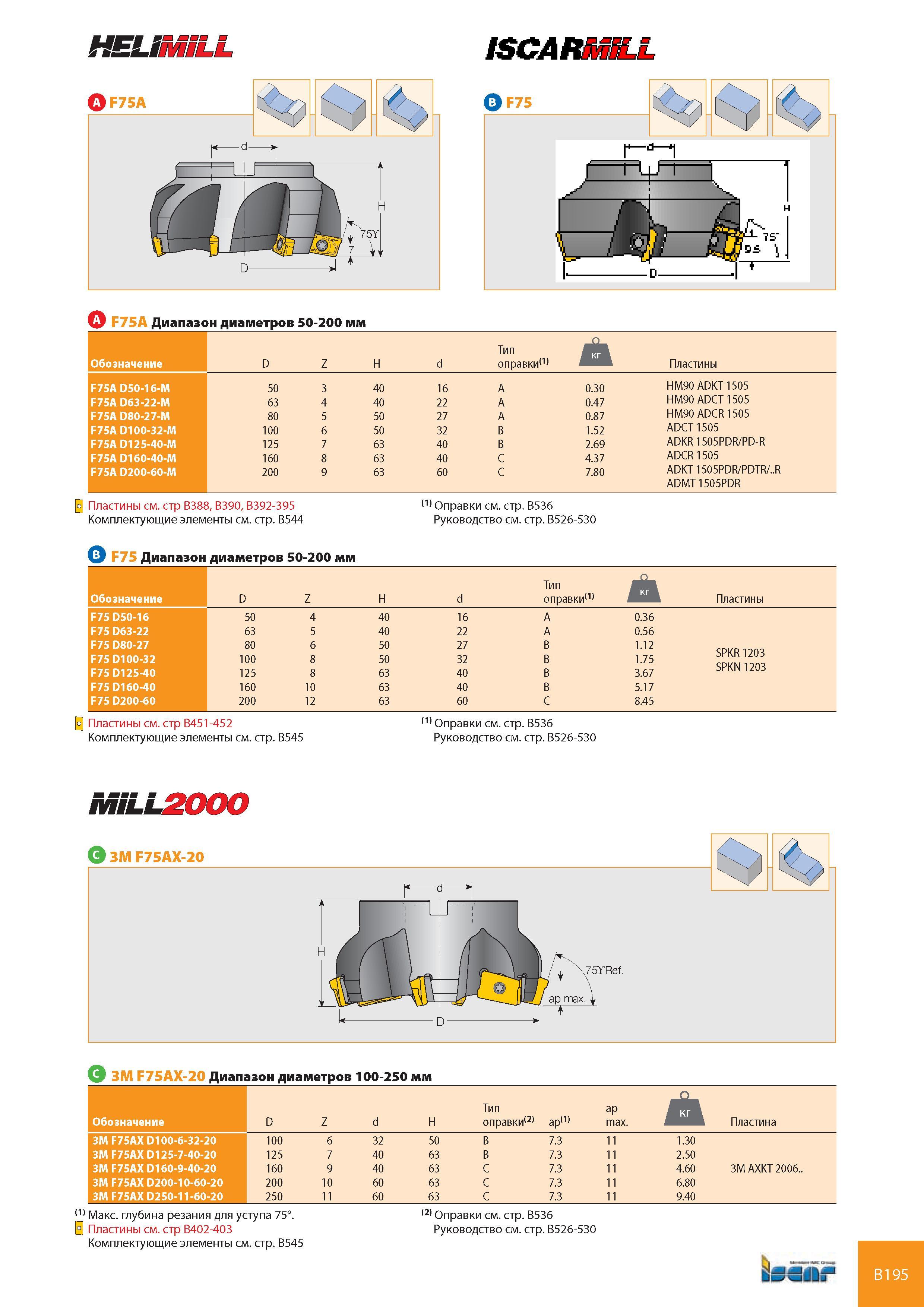

236 Каталог ISCAR 2008 Металлорежущий вращающийся инструмент и станочная оснастка Стр.B195

Каталог ISCAR 2008 Вращающийся инструмент Стр. B195 0236 Lab2u

HEUMiLL Af75A ISCARMILL L F75 F75A Диапазон диаметров 50-200 мм Обозначение D Z H d Тип оправки111 1 Пластины F75A D50-16-M 50 3 40 16 A 0.30 HM90 ADKT 1505 F75A D63-22-M 63 4 40 22 A 0.47 HM90 ADCT 1505 F75A D80-27-M 80 5 50 27 A 0.87 HM90 ADCR 1505 F75A D100-32-M 100 6 50 32 B 1.52 ADCT 1505 F75A D125-40-M 125 7 63 40 B 2.69 ADKR 1505PDR/PD-R F75A D160-40-M 160 8 63 40 C 4.37 ADCR 1505 F75A D200-60-M 200 9 63 60 C 7.80 ADKT 1505PDR/PDTR/..R ADMT 1505PDR Пластины см. стр B388, B390, B392-395 111 Оправки см. стр. B536 Комплектующие элементы см. стр. B544 Руководство см. стр. B526-530 3 F75 Диапазон диаметров 50-200 мм Обозначение D Z H d Тип оправки111 1 Пластины F75 D50-16 50 4 40 16 A 0.36 F75 D63-22 63 5 40 22 A 0.56 F75 D80-27 80 6 50 27 B 1.12 СП1/Г) 1ЛЛО F75 D100-32 100 8 50 32 B 1.75 SPKR 1203 СП1/М 1 ЛЛО F75 D125-40 125 8 63 40 B 3.67 SPKN 1203 F75 D160-40 160 10 63 40 B 5.17 F75 D200-60 200 12 63 60 C 8.45 0 Пластины см. стр B451-452 Комплектующие элементы см. стр. B545 111 Оправки см. стр. B536 Руководство см. стр. B526-530 MiLL2000 75YRef. 3 3M F75AX-20 Диапазон диаметров 100-250 мм Тип ap кг Обозначение D Z d H оправки121 ap111 max. ЯВш Пластина 3M F75AX D100-6-32-20 100 6 32 50 B 7.3 11 1.30 3M F75AX D125-7-40-20 125 7 40 63 B 7.3 11 2.50 3M F75AX D160-9-40-20 160 9 40 63 C 7.3 11 4.60 3M AXKT 2006.. 3M F75AX D200-10-60-20 200 10 60 63 C 7.3 11 6.80 3M F75AX D250-11-60-20 250 11 60 63 C 7.3 11 9.40 111 Макс. глубина резания для уступа 75°. Пластины см. стр B402-403 Комплектующие элементы см. стр. B545 121 Оправки см. стр. B536 Руководство см. стр. B526-530 B195
